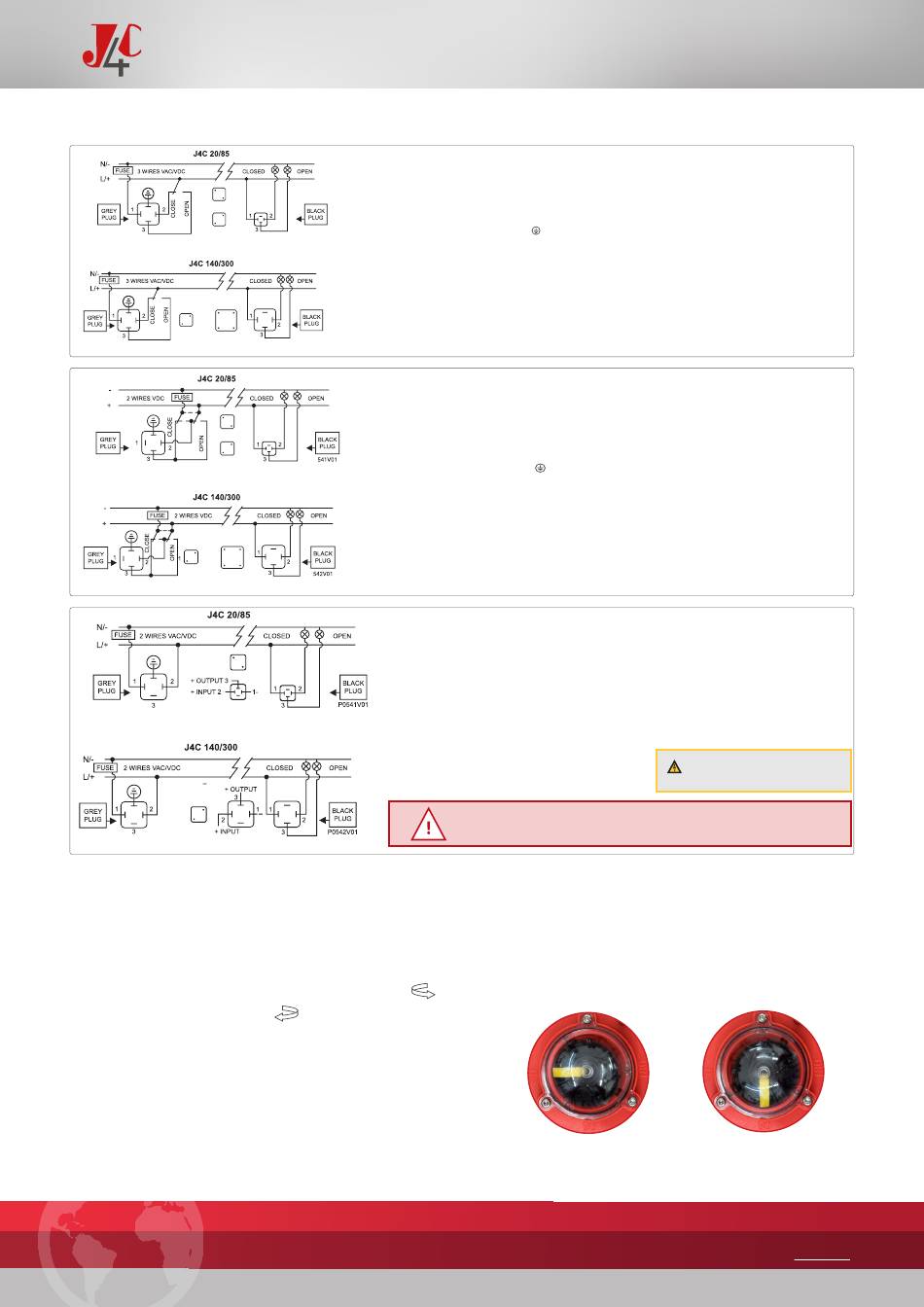

Conexiones Eléctricas estándares, para todos los modelos.
A
A
A
C
A
A C
INDICADOR VISUAL
La barra amarilla nos indica la posición del actuador y el sentido de rotación (Fig. 6 ). Cuando la barra
amarilla esté señalando "90", significa que se encuentra en posición de abierto y si indica "0" significa que
se encuentra en posición de cerrado.
Si el sentido de rotación del indicador visual es
de rotación del indicador es
(ESPAÑOL)
ON - OFF VAC
A = Alimentación eléctrica (conector gris)
Neutro PIN 1 + Fase PIN 2 = Cierra.
Neutral PIN 1 + Phase PIN 3= Abre.
Toma Tierra - PIN plano
B
B = Contactos auxiliares (conector negro)
Común PIN 1 + PIN 2 = Confirmación posición Cerrado.
Común PIN 1 + PIN 3 = Confirmación posición Abierto.
B
ON - OFF VDC
A = Alimentación eléctrica (conector gris)
Negativo PIN 3 + Positivo PIN 2= Cierra.
Negativo PIN 2 + Positivo PIN 3= Abre.
Toma Tierra - PIN plano
B = Contactos auxiliares (conector negro)
Común PIN 1 + PIN 2 = Confirmación posición Cerrado.
Común PIN 1 + PIN 3 = Confirmación posición Abierto.
B
POSICIONADOR VAC VDC
A = Alimentación eléctrica (conector gris)
Neutro/negativo PIN 1 + Fase/Positivo PIN 2 - Alimentación eléctrica.
Toma Tierra - PIN plano
B = Contactos auxiliares (conector negro)
Común PIN 1 + PIN 2 = Confirmación de la posición Cerrado.
B
Común PIN 1 + PIN 3 = Confirmación de la posición Abierto.
C = Señal Input/output (conector negro).
Negativo PIN 1 + positivo PIN 2 = Señal entrada.
Negativo PIN 1 + positivo PIN 3 = Señal salida.
B
el actuador está abriendo.
INSTUCCIONES PUESTA EN MARCHA J4C 20 A 300
Importante! El conector toma tierra en el enchufe DPS no debe estar conectado
(riesgo de autoajuste)
el actuador está cerrando, por lo contrario, si el sentido
Fig.6 0=CERRADO
_10
C= Señal de instrumentación MÁX 10V
Fig.6 90=CERRADO
