ITALIANO - ISTRUZIONI DI INSTALLAZIONE J4C DA 20 A 300

4. COMANDO MANUALE D'EMERGENZA

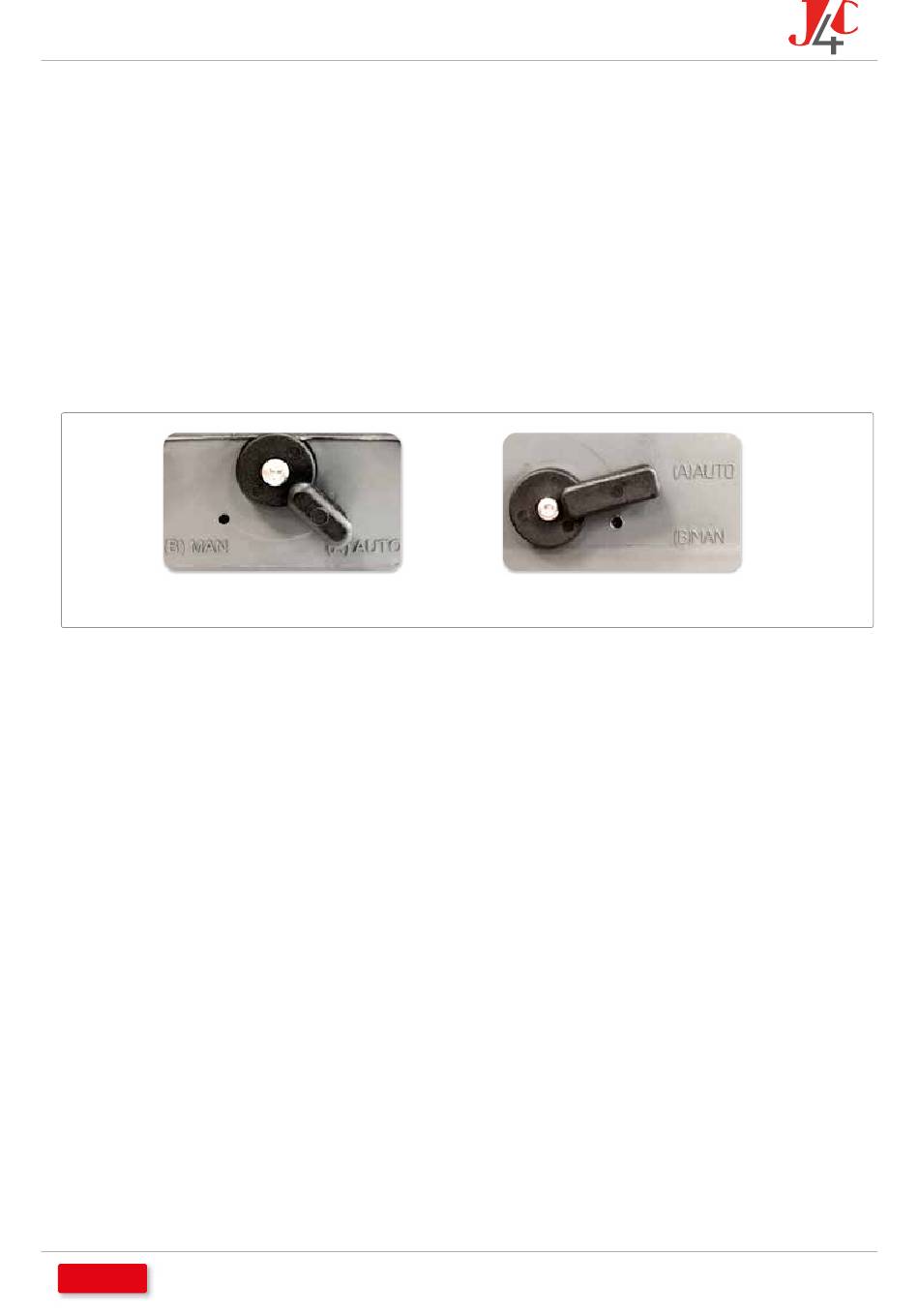

La leva selettrice (Fig. 7) si trova su uno dei lati esterni dell'attuatore.
AUTO = Funzionamento automatico.
MAN = Funzionamento manuale.
ATTENZIONE: non svitare mai la vite di sicurezza della leva selettrice, né utilizzare alcun utensile per
spostarla. Si potrebbero causare gravi danni al sistema meccanico. Quando l'attuatore è in posizio-
ne "AUTO", il volantino sui modelli 20, 35, 55 e 85 gira automaticamente e non deve mai essere
frenato o fermato.
Fig. 7
Quando la leva selettrice è in posizione "MAN"
1 - Il sistema elettronico disinserisce l'alimentazione una volta trascorso il tempo impostato sull'attuatore.
2 - Il collegamento meccanico tra il motore e l'asse principale è disattivato.
3 - La valvola può essere spostata nella posizione desiderata azionando manualmente il volantino.
4. Quando la leva selettrice è in posizione "MAN" esistono due opzioni per riattivare il motore:
a) Lasciando l'attuatore in posizione "MAN" , azionare il volantino fino a raggiungere una delle
posizioni finali (chiuso o aperto). Se il relativo interruttore è attivato, il motore gira. Quindi spos-
tare la leva selettrice dalla posizione "MAN" alla posizione
funzionare in modalità automatica.
b) Spostare la leva selettrice da "MAN" a "AUTO". Spegnere l'alimentazione per alcuni secondi e
poi riavviare l'apparecchiatura. Ora l'unità è ora pronta per funzionare in modalità automatica.
ATC è il sistema che si occupa della regolazione o del controllo automatico della temperatura interna,
è integrato e si attiva quando l'attuatore è alimentato. Una volta effettuata la manovra di apertura o
di chiusura si raccomanda di mantenere attiva l'alimentazione elettrica, altrimenti il sistema ATC non
sarà in funzione.
INDEX
J4C 20 A 85 Fig. 7 J4C 140 A 300
"AUTO"
. Ora l'unità è pronta per
