Lea atentamente estas instrucciones antes de la conexión del actuador. el incumplimiento de
estas instrucciones deja sin efecto todo tipo de garantía.
Los actuadores J+J series J4C 20 a 300 utilizan energía eléctrica para su funcionamiento. Recordamos que tan
solo personal especializado efectúe las conexiones o ajustes del actuador.
El actuador eléctrico dispone de elementos exteriores, cada uno con una función diferente.
A continuación explicaremos la función de cada uno y como manipularlos.
VOLTAGE
•
Todos nuestros actuadores modelo S20 a S300 están listos para trabajar desde 24-240 VDC/VAC
•
Todos nuestros actuadores modelo B20 a B300 están listos para trabajar a 12 VDC/VAC
CONECTORES
Atención:
Antes de conectar el actuador a la corriente, comprobar que el voltaje que figura en la etiqueta de ca-
racterísticas, situada en una de las caras exteriores del actuador, corresponda al voltaje que va a ser utilizado.
Los conectores de la series J4C permiten un diámetro de cable manguera entre un máximo y un mínimo para con-
servar una buena estanqueidad. El siguiente cuadro nos indica los diámetros.
Conector
Modelo
J4C 20 a 300
Es muy importante
asegurarse de que el montaje, tanto del conector con el cable, como del conector con la base
tengan las respectivas juntas bien montadas.
Al finalizar las conexiones, debemos conectar los conectores externos a sus respectivas bases y fijarlas con el
tornillo (par máximo apriete a 0.5Nm).

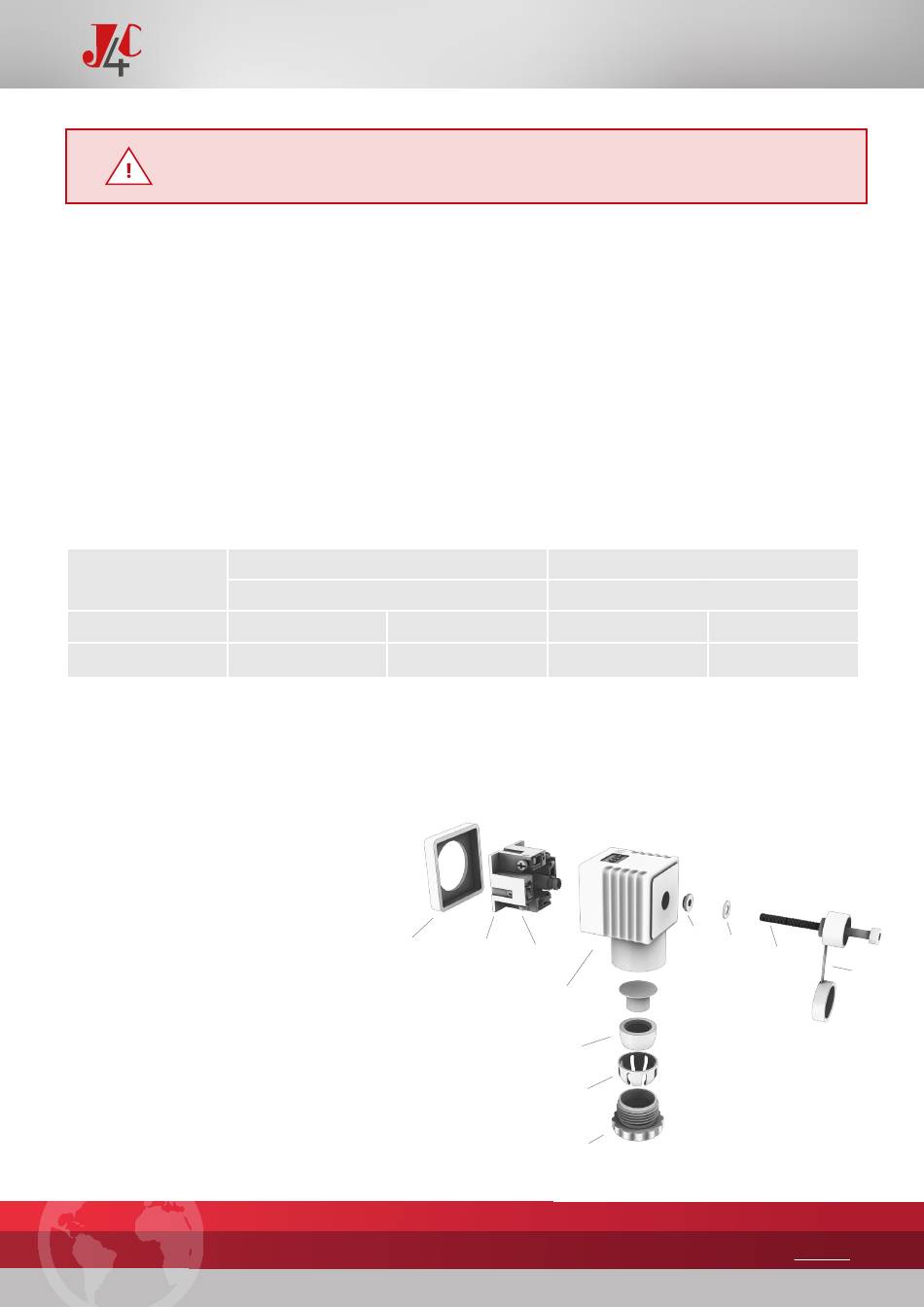

1 Junta
2 Base conector
3 Tornillo fijación cable
4 Conector
5 Junta cable
6 Grapa sujeción
INMUNIDAD A DESCARGAS ELECTROSTÁTICAS (ESD): La tapa ESD
agregada (11) sirve como componente destinado a prevenir cualquier
efecto adverso de las descargas electrostáticas. Su función principal es
garantizar un rendimiento óptimo y una mayor durabilidad del actuador. Al
actuar como protección, este componente adicional fortalece la inmunidad
del actuador a ESD, mejorando significativamente su vida útil general.
La mejora nos permitió obtener la certificación KR - Registro Coreano.
(ESPAÑOL)
Pequeño negro
EN175301-803 Form CI
min. Ø
5 mm
7 Tuerca
8. Junta tornillo
9. Arandela
10. Tornillo fijación
11. tapón ESD
1
INSTUCCIONES PUESTA EN MARCHA J4C 20 A 300
max. Ø
min. Ø
6 mm
8 mm
2
3
4
5
6
7
.
.
Grande gris o negro
EN175301-803 Form A
max. Ø
10,5 mm
8
9
10
ÍNDICE
_9
11
