ITALIANO - ISTRUZIONI DI INSTALLAZIONE J4C DA 20 A 300
LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI PRIMA DI COLLEGARE L'ATTUATORE.
IL MANCATO RISPETTO DI QUESTE ISTRUZIONI COMPORTA L'ANNULLAMENTO DI QUALSIASI GARANZIA.
Per il loro funzionamento, gli attuatori J+J serie J4C da 20 a 300 utilizzano energia elettrica. Ricordiamo
che soltanto personale specializzato deve effettuare i collegamenti o le regolazioni dell'attuatore.
L'attuatore elettrico è dotato di elementi esterni, ognuno dei quali svolge una funzione diversa.
Di seguito spiegheremo la funzione di ciascuno di essi e come utilizzarli.

1. TENSIONE

·
Tutti i nostri attuatori modello da S20 a S300 sono pronti a lavorare da 24-240 VAC e 24-135 VDC
·
Tutti i nostri attuatori modello H20 a H300 sono pronti a lavorare da 85-240 VAC/VDC
·
Tutti i nostri attuatori modello da B20 a B300 sono pronti a lavorare a 12 VDC/VAC SOLO

2. CONNETTORI

Attenzione: prima di collegare l'attuatore all'alimentazione, verificare che la tensione indicata sulla
targhetta identificativa posta su uno dei lati esterni dell'attuatore corrisponda alla tensione che si sta
per utilizzare. I connettori della serie J4C consentono un diametro massimo e minimo del cavo flessi-

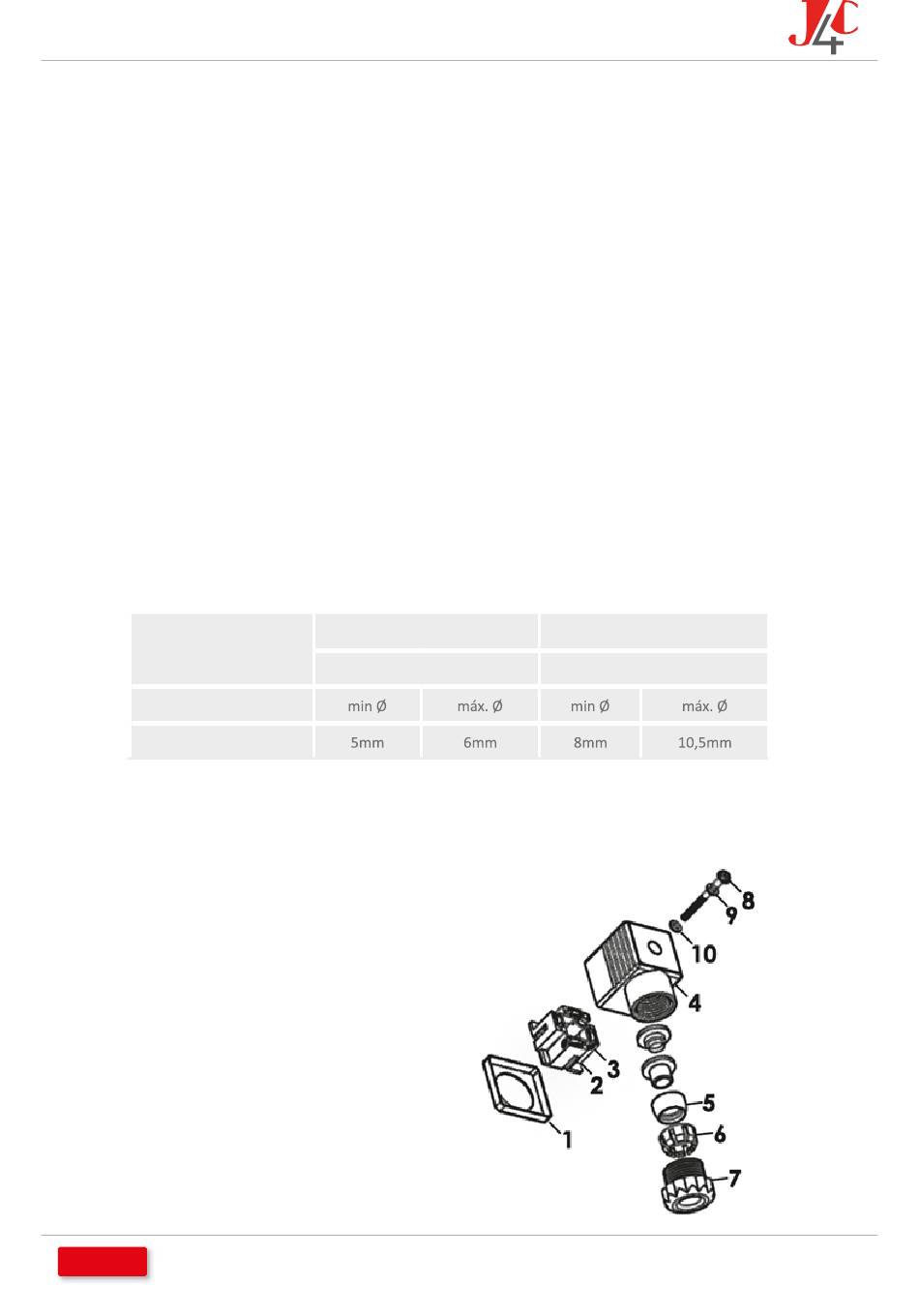

bile per mantenere una buona tenuta stagna. La seguente tabella indica i diametri (Fig.1).
CONNETTORE
MODELLO
J4C 20 a 300
È molto importante assicurarsi che il montaggio, sia del connettore con il cavo che del connettore
con la base, abbiano le rispettive guarnizioni correttamente montate (numero 1 e 5 della Fig.2). Una
volta effettuati i collegamenti dei connettori, dobbiamo innestarli nelle rispettive basi e fissarli con
la vite (coppia massima di serraggio 0,5 Nm).
1 Guarnizione connettore
2 Base connettore
3 Vite fissaggio cavo
4 Connettore
5 Guarnizione cavo
INDEX
Piccolo NERO
DIN43650/C
6 Pinza di fissaggio
7 Dado
8 Vite di fissaggio
9 Rondella
10 Guarnizione vite
Grande GRIGIO e NERO
EN175301-803 FORMA A
(Fig.1)
(Fig.2)
