FRANÇAIS - INTRUCTIONS D'INSTALLATION J4C 20 A 300
LIRE ATTENTIVEMENT CES INSTRUCTIONS AVAN LE RACCORDEMENT DE L'ACTIONNEUR
LE NON-RESPECT DE CES INSTRUCTIONS ANNULE TOUT TYPE DE GARANTIE
Les actionneurs J+J Séries J4C 20 à 300 utilisent de l'énergie électrique pour leur fonctionnement.
Nus rappelons que, seul, le personnel spécialisé peut effectuer les branchements ou les réglages
de l'actionneur.

1. TENSION

·
Tous nos actionneurs modèle S20 à S300 sont prêts à fonctionner à partir de 24-240 VAC et 24-135 VDC
·
Tous nos actionneurs modèle H20 à H300 sont prêts à travailler de 85-240 VAC/VDC
·
Tous nos actionneurs du modèle B20 à B300 sont prêts à travailler à 12 VDC/VAC SEULEMENT

2. CONNECTEURS

Attention : avant de brancher l'actionneur sur le courant, vérifier que la tension indiquée sur la
plaque signalétique, située sur l'un de ces côtés extérieurs correspond à la tension d'utilisation.

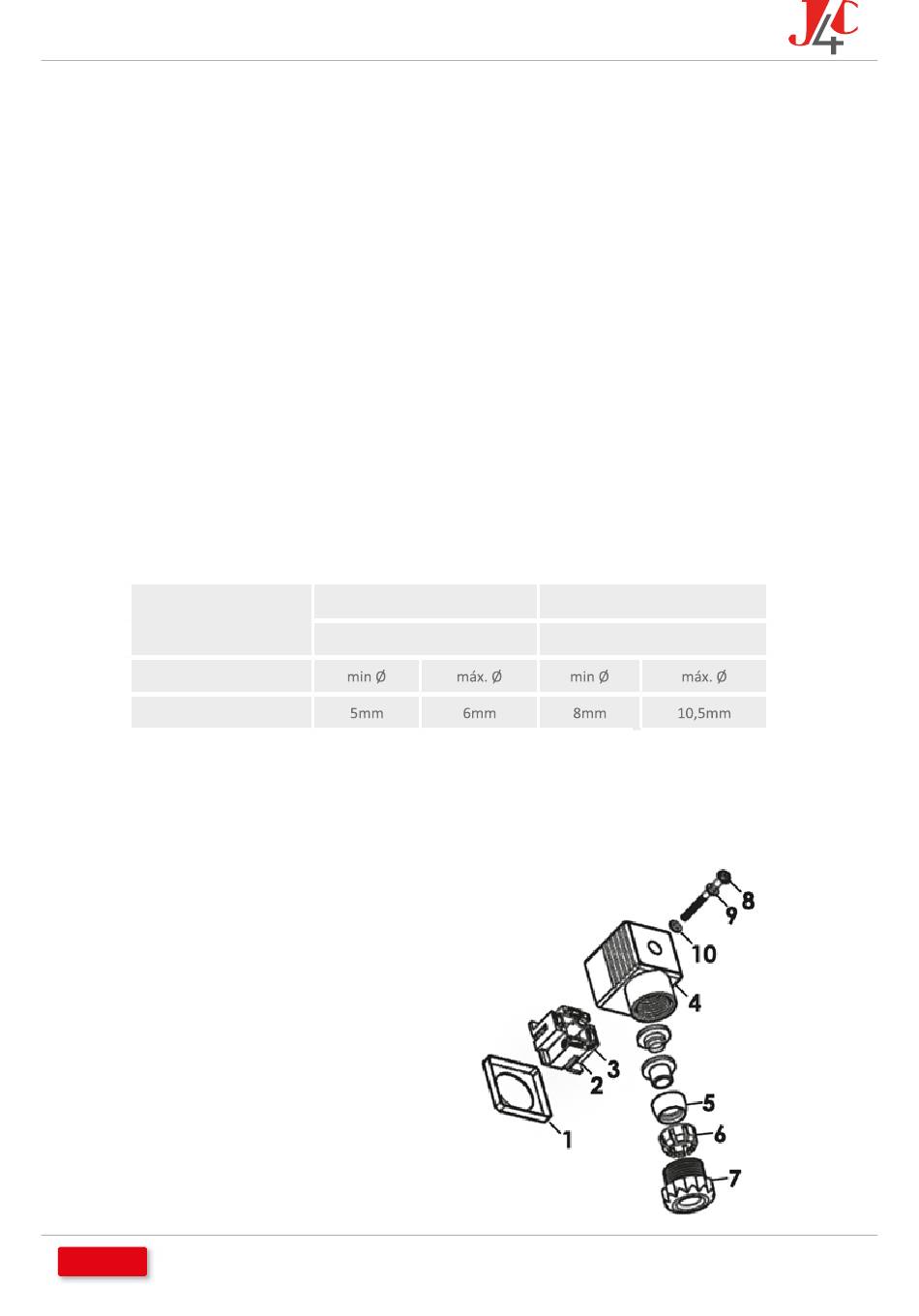

Les connecteurs de la Série J4C acceptent un diamètre de gaine entre maximum et un minimum
pour assurer une bonne étanchéité (Fig.1)
CONNECTEUR
MODÈLE
J4C 20 à 300
Il est important de s'assurer que les joints de la base du connecteur et du presse-étoupe soient
correctement montés (numéro 1 et 5 de la Fig.2) A la fin de raccordements, nous devons brancher
les connecteurs externes à leurs bases respectives et les fixer avec la vis (couple de serrage maxi-
mum à 0,5 Nm)
1 Joint connecteur
2 Base connecteur
3 Vis fixation câble
4 Connecteur
5 Joint câble
INDEX
Petit NOIRE
DIN43650/C
6 Rondelle fixation
7 Écrou
8 Vis fixation
9 Rondelle
10 Joint vis
Grand GRIS ou NOIRE
EN175301-803 FORMA A
(Fig.1)
(Fig.2)
