ESPAÑOL - INSTUCCIONES PUESTA EN MARCHA J4C 20 A 300

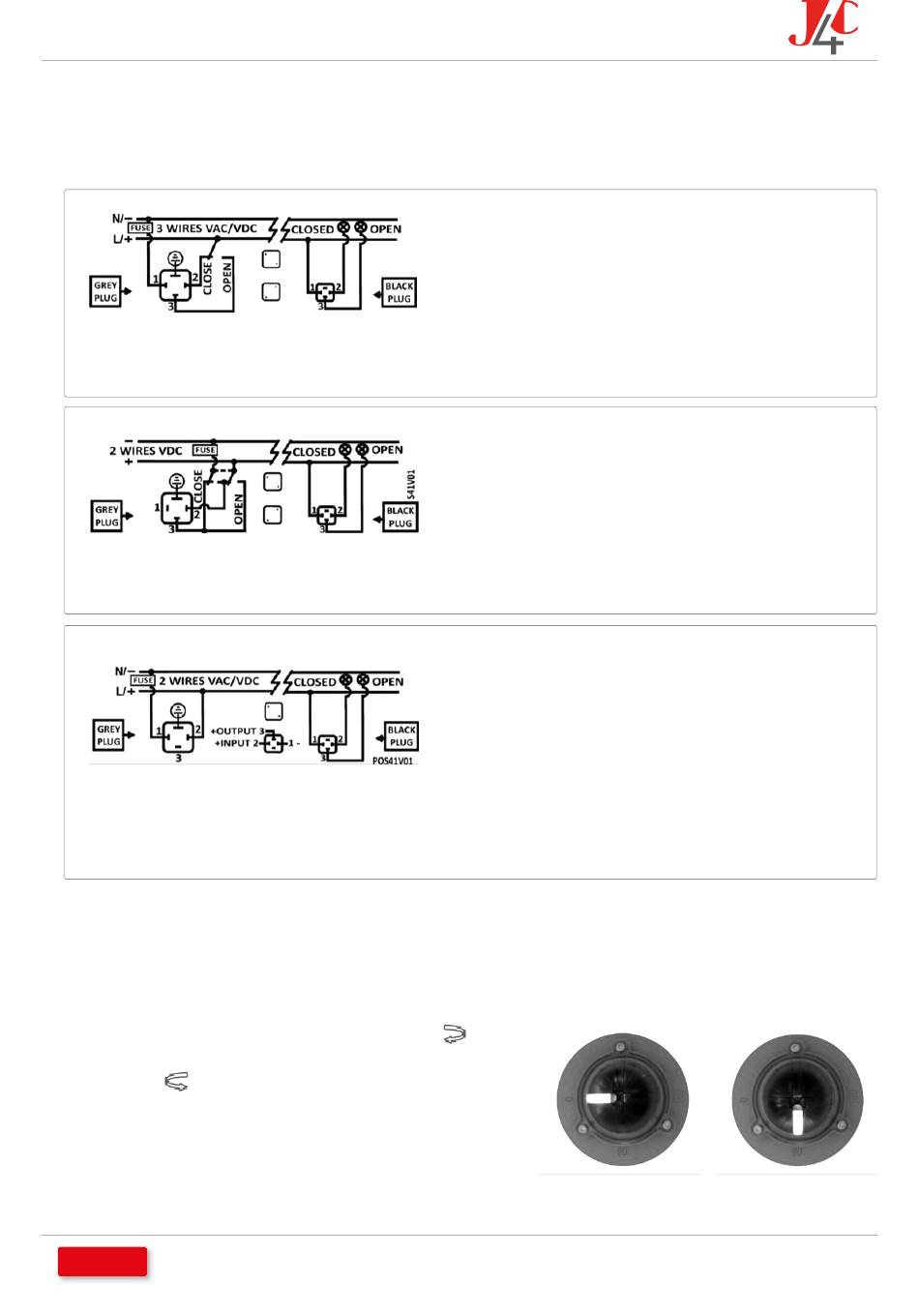

Conexiones Eléctricas estándares, para todos los modelos.
A
A
A

3. INDICADOR VISUAL

La barra amarilla nos indica la posición del actuador y el sentido de rotación (Fig. 6 ).
Cuando la barra amarilla esté señalando "90", significa que se encuentra en posición de abierto
y si indica "0" significa que se encuentra en posición de cerrado.
Si el sentido de rotación del indicador visual es
está cerrando, por lo contrario, si el sentido de rotación del
indicador es el actuador está abriendo.
INDEX
C
(Fig.3)
C
(Fig.4)
B C
(Fig.5)
ON - OFF VAC
Conectar el voltaje al conector gris "A" (Fig.3).
PIN 1 neutro + PIN 2 fase = Actuador cierra
PIN 1 neutro + PIN 3 fase = Actuador abre
Conectar el cable tierra en el PIN ↓ .
Conectar la confirmación de posición al conector negro "C" (Fig.3) .
PIN 1 común + PIN 2 = Confirmación posición cerrado
PIN 1 común + PIN 3 = Confirmación posición abierto
ON - OFF VDC
Conectar el voltaje al conector gris "A" (Fig.4).
PIN 3 negativo + PIN 2 positivo = Actuador cierra PIN 2
negativo + PIN 3 positivo = Actuador abre
Conectar el cable tierra en el PIN ↓
Conectar la confirmación de posición al conector negro "C" (Fig.4).
PIN 1 común + PIN 2 = Confirmación posición cerrado
PIN 1 común + PIN 3 = Confirmación posición abierto
POSICIONADOR VAC VDC
Conectar el voltaje al conector gris "A" (Fig.5).
PIN 1 neutro o negativo + PIN 2 fase o positivo = Alimentación
Conectar el cable tierra en el PIN ↓
Conectar las señales de entrada /salida del posicionador, en el conector
central "B" (Fig.5).
PIN 1 negativo + PIN 2 positivo = Entrada instrumentación
PIN 1 negativo + PIN 3 positivo = Salida instrumentación
Conectar la confirmación de posición al conector negro "C" (Fig.5) .
PIN 1 común + PIN 2 = Confirmación posición cerrado
PIN 1 común + PIN 3 = Confirmación posición abierto
el actuador
Fig. 6 0 = CERRADO Fig. 6 90 = ABIERTO
