Justagen, Einstellungen und Abgleiche
Etikettendrucker für die
Justage vorbereiten
32

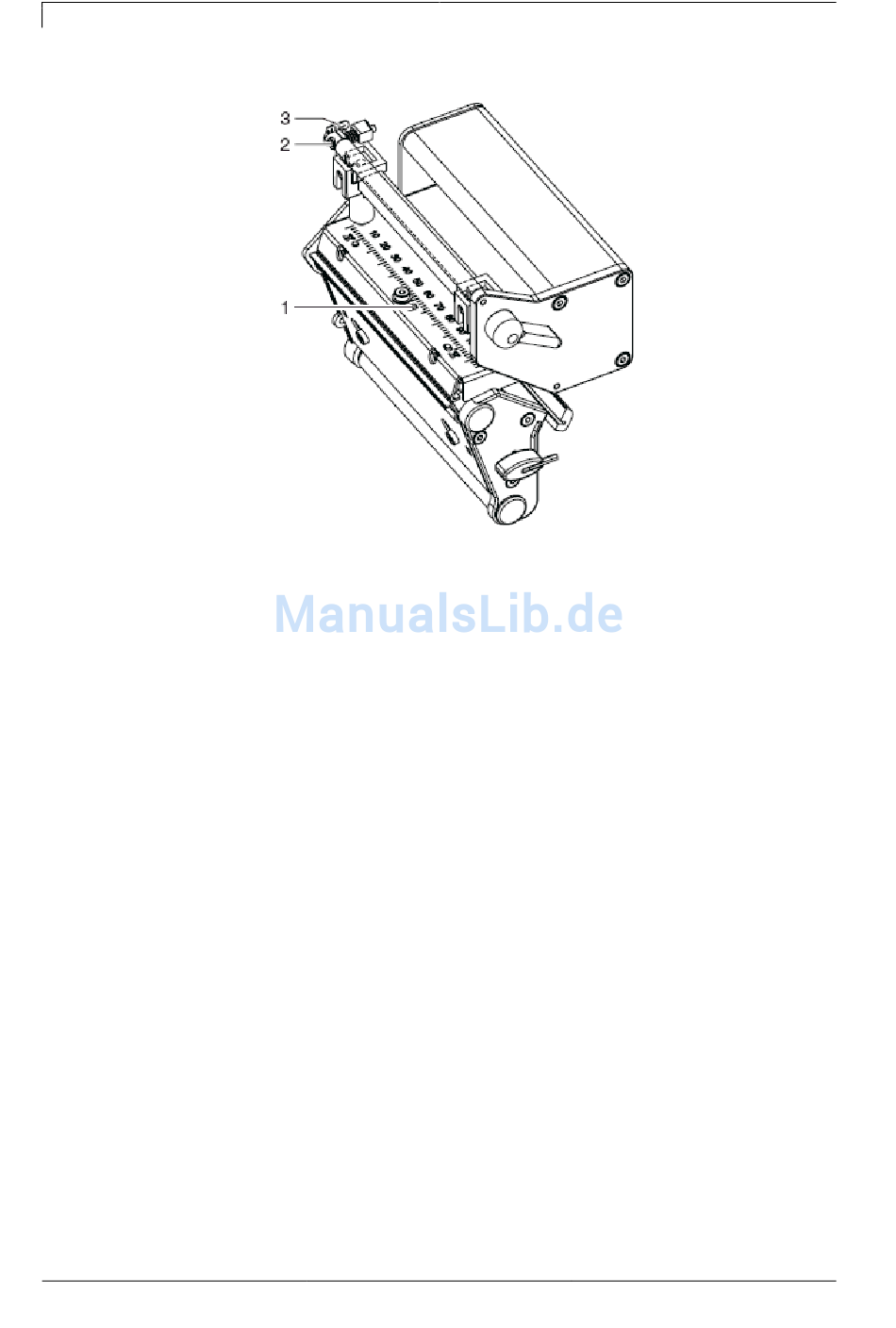

Abbildung 20
1. Etiketten und Transferband einlegen, die über die gesamte
Druckbreite reichen.
2. Transferbandumlenkung mit der Schraube (2) in Mittelstellung (3)
bringen.
3. Andruckfinger so positionieren, dass die Justageschrauben durch
die Bohrungen in der Vierkantachse zugänglich sind.
4. Schraube (1) der Druckkopfbombierung mit einem
Sechskantschlüssel (1,5 mm) lösen und so weit entgegen dem
Uhrzeigersinn drehen, bis die Drehung spürbar leichtgängig wird.
Dies sollte nach maximal einer halben Umdrehung eintreten.
Wenn der Etikettendrucker für die Justage vorbereitet ist, können Sie
mit der Justage der Druckkopfposition fortfahren (siehe Kapitel 6.6,
auf Seite 33).
