6.2 Wickelmomente an TRB Auf-/Abwicklung messen

Die Messung der Momente erfolgt über die Bestimmung der Zugkräfte
an einem auf den jeweiligen Winder aufgesteckten Prüfkörper.
Der physikalische Zusammenhang zwischen Moment und Zugkraft
lautet:
F = M / r F = Zugkraft [N]
M = Aufwickelmoment [Ncm]
r = Radius des Prüfkörpers (30 mm)
Compa II 104,
Compa II 106:
Compa II 162:
Compa II 104,
Compa II 106:
Compa II 162:

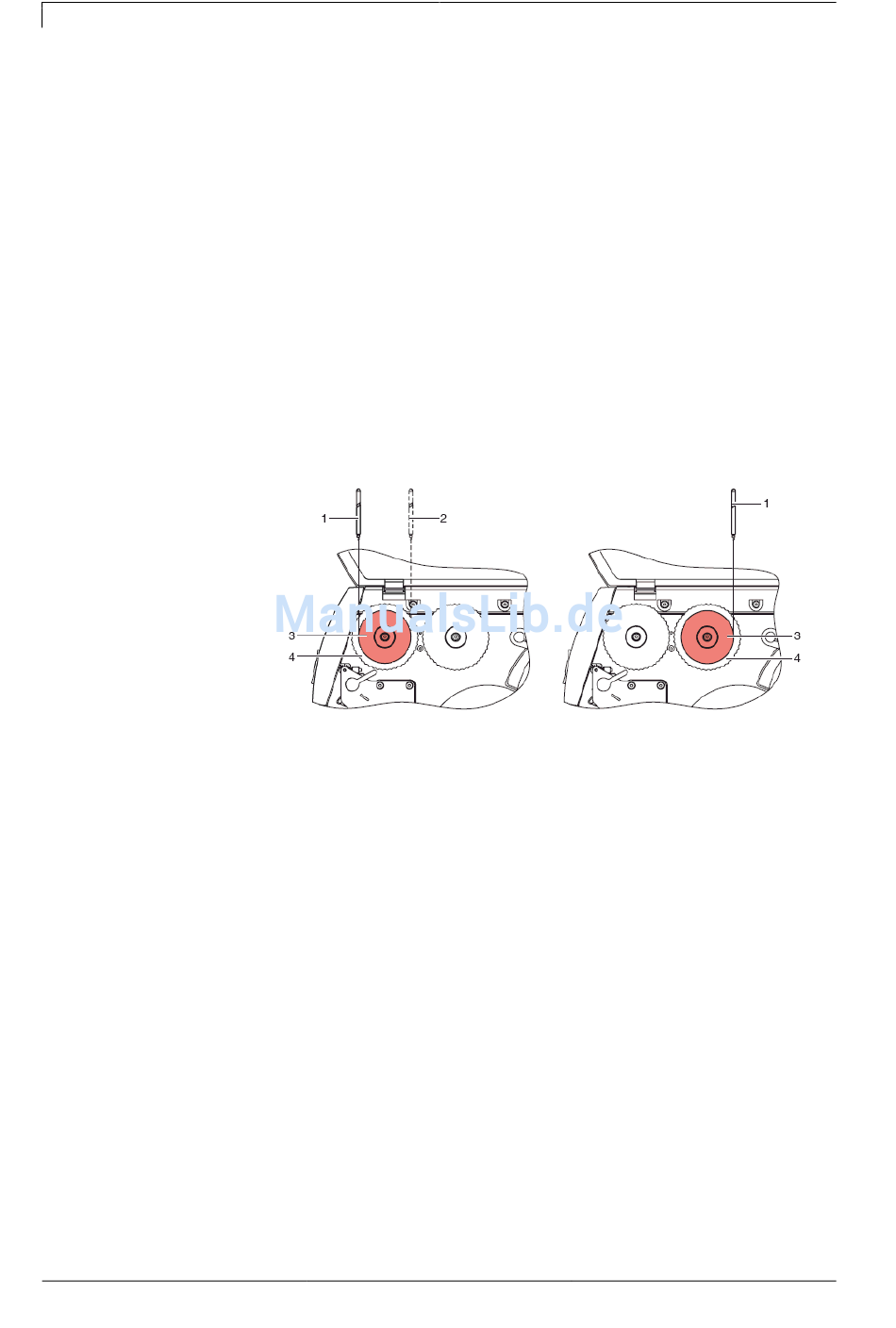

Abbildung 17
1. Drucker vom Netzanschluss trennen und Rückwand demontieren.
2. Transferband aus dem Drucker nehmen.
3. Prüfkörper (3) auf die Transferbandvorrichtung (4) stecken.
4. Rändelmutter gegen den Uhrzeigersinn drehen, um den
Prüfkörper festzuklemmen.
5. Am Prüfkörper angebrachte Schnur mehrmals um den Prüfkörper
wickeln.
6. Federwaage [10 N] (1) am Schnurende befestigen und senkrecht
nach oben bewegen, bis sich die Transferbandvorrichtung zu
drehen beginnt.
7. Falls sich an der Aufwicklung der Antriebsriemen mitbewegt,
diesen während der Messung festhalten. Andernfalls wird die
Messung verfälscht.
8. Schnur mindestens eine volle Umdrehung vom Prüfkörper
abwickeln lassen und währenddessen die Zugkraft F an der
Federwaage ablesen.
9. Am Transferbandaufwicklung auf dieselbe Weise Zugraft in
entgegengesetzter Drehrichtung (2) bestimmen.
Wenn das Wickelmoment vom Sollwert abweicht, muss es neu justiert
werden.
Serviceanleitung
M = 13,5 - 15,0 Ncm
Auf
M = 21,0 - 22,5 Ncm
Auf
M = 4,0 - 4,5 Ncm
Ab
M = 6,0 - 7,0 Ncm
Ab
Compa II Serie
F = 4,5 - 5,0 N
Auf
F = 7,0 - 7,5 N
Auf
F = 1,3 - 1,5 N
Ab
F = 2,0 - 2,3
Ab
