Compa II Serie
Sollwerte Interne
Transferband-
aufwicklung
11.15

6.3 Wickelmomente an internen Aufwicklung messen

Die Messung der Momente erfolgt über die Bestimmung der Zugkräfte
mit einer auf die Aufwicklung aufgewickelten Schnur. Die Messung
erfolgt ohne Prüfkörper.
Der physikalische Zusammenhang zwischen Moment und Zugkraft
lautet:
F = M / r F = Zugkraft [N]
M = Aufwickelmoment [Ncm]
r = Radius der internen Aufwicklung (20 mm)
Compa II 104,
Compa II 106:
Compa II 162:

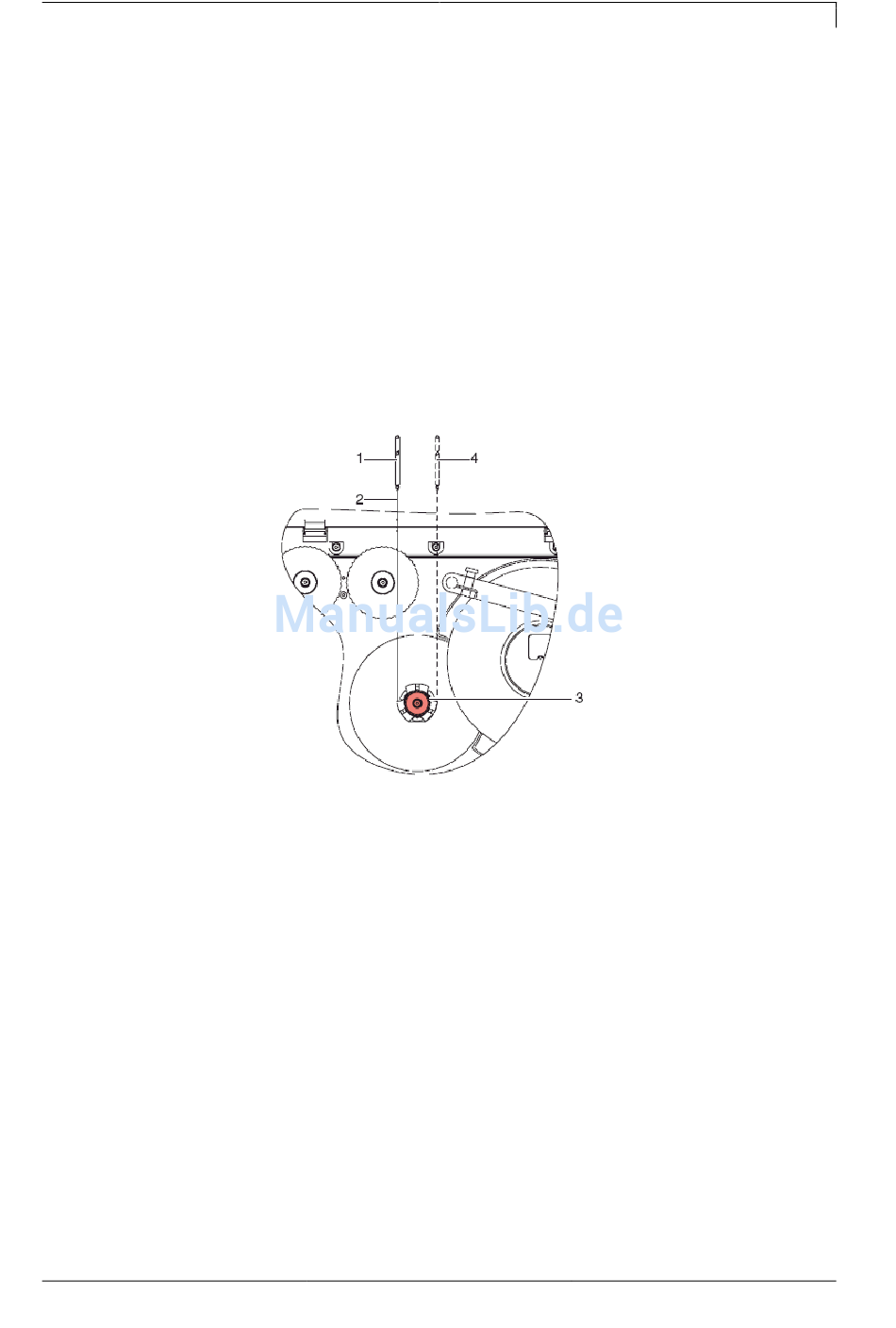

Abbildung 18
1. Drucker vom Netzanschluss trennen und Rückwand demontieren.
2. Etikettenmaterial aus dem Drucker nehmen.
3. Schnur (2) unter eine Klammer des internen Aufwicklers (3)
schieben und mehrmals um den Aufwickler wickeln.
4. Federwaage [25 N] (1) am Schnurende befestigen.
5. Federwaage (1) senkrecht nach oben bewegen, bis sich der
Wickler zu drehen beginnt.
6. Falls sich der Antriebsriemen mitbewegt, diesen während der
Messung festhalten. Andernfalls wird die Messung verfälscht.
7. Schnur mindestens eine volle Umdrehung vom Prüfkörper
abwickeln lassen und währenddessen die Zugkraft F an der
Federwaage ablesen.
8. Auf dieselbe Weise Zugkraft in entgegengesetzter Drehrichtung
(4) bestimmen.
Wenn das Wickelmoment vom Sollwert abweicht, müssen Sie es neu
justieren.
Serviceanleitung
Justagen, Einstellungen und Abgleiche
M = 28 - 32 Ncm
Auf
M = 36 - 44 Ncm
Auf
F = 14 - 16 N
Auf
F = 18 - 22 N
Auf
29
