Interne Aufwickelvorrichtung - Carl Valentin COMPA II Serviceanleitung

Optionen nachrüsten
40

7.2 Interne Aufwickelvorrichtung

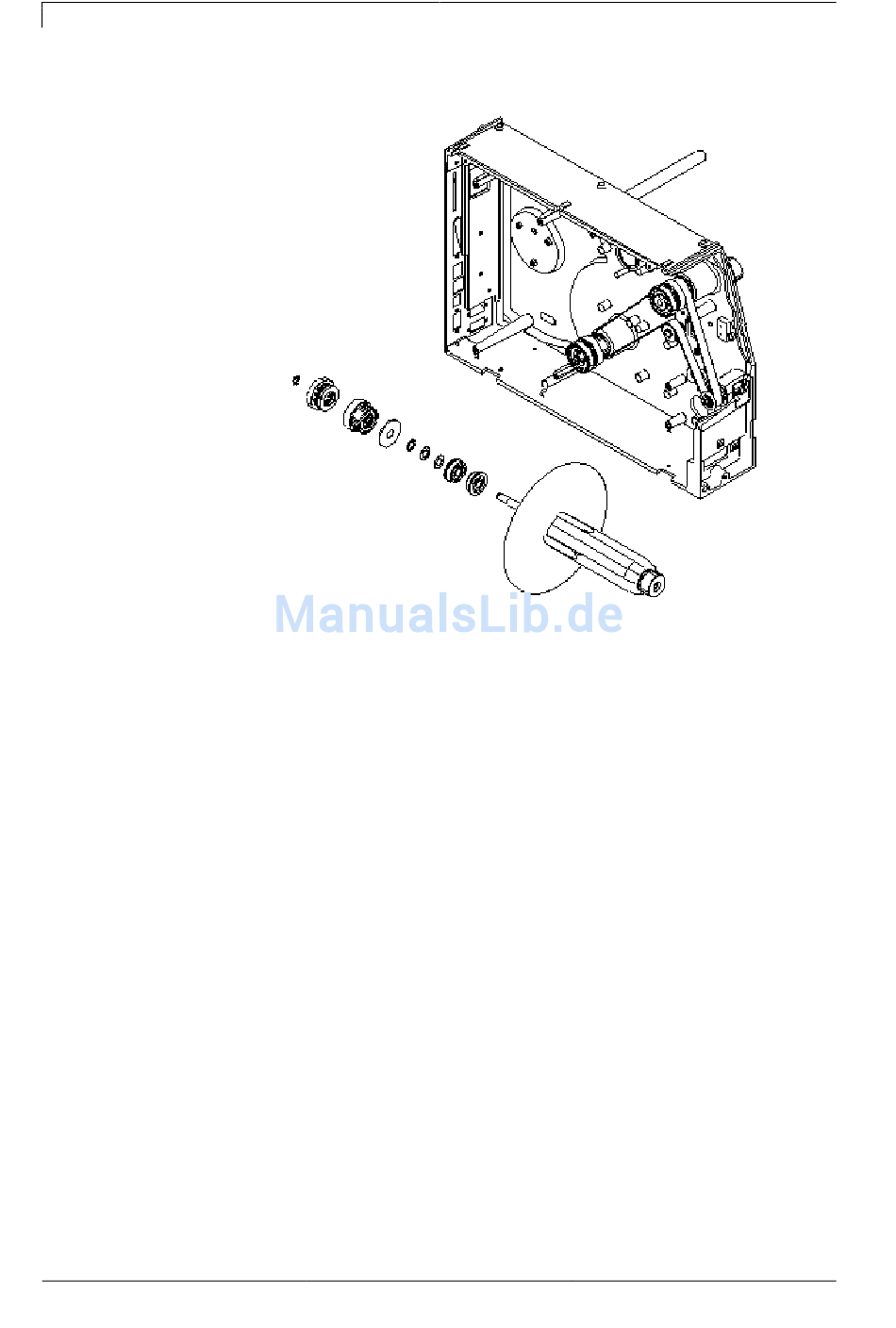

Abbildung 27
1. Etikettenmaterial entfernen.
2. Linken Gerätedeckel abnehmen.
Dazu sind zwei Schrauben an der linken oberen Druckerkante zu
entfernen.
3. Schwarze Abdeckkappe entfernen, um die Öffnung für die interne
Aufwickelvorrichtung zu erhalten.
4. Die Einzelteile der internen Aufwickelvorrichtung in abgebildeter
Reihenfolge von vorne durch die Chassisöffnung montieren.
5. Abgebildeten Riemenverlauf herstellen.
6. Linken Gerätedeckel montieren
