Dynacode II

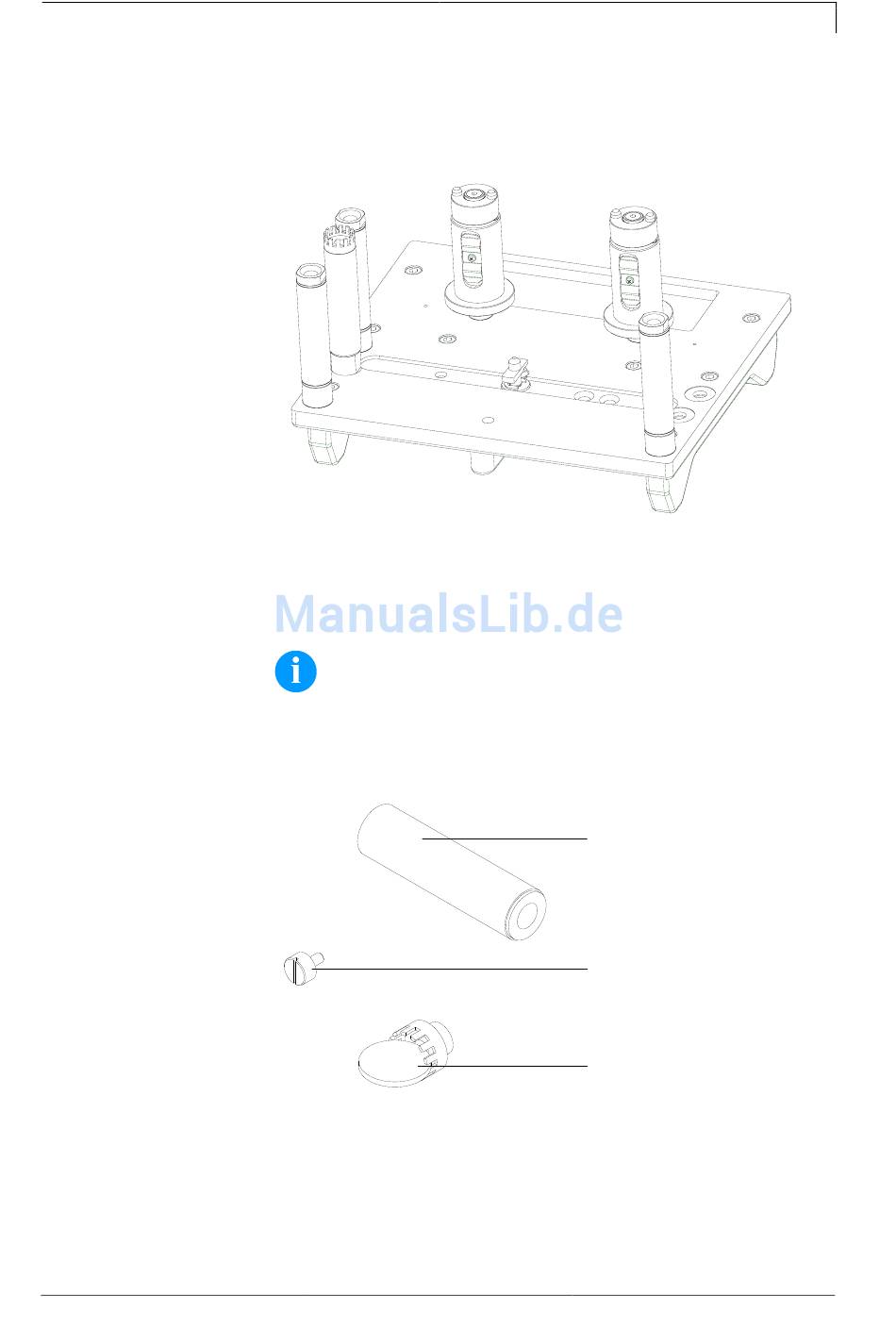

Ansicht der
Farbbandkassette
Laufrolle ausbauen
05.17
7 Teile an der Farbbandkassette
austauschen
Abbildung 13

7.1 Laufrolle

HINWEIS!
Die Laufrolle kann auch ohne vorheriges Lösen der Schaltrolle
entfernt werden. Hierzu einen Schraubendreher mit max.
Durchmesser 5 mm verwenden und Anlaufschraube (B)
entfernen.
Abbildung 14
1. Schaltrolle (C) von Laufrolle (A) abziehen. Hierzu ein 5 Cent Stück
oder ähnliches Hilfsmittel verwenden.
2. Anlaufschraube (B) entfernen.
3. Laufrolle (A) vom Lagerpfeiler abnehmen.
Serviceanleitung

Teile an der Farbbandkassette austauschen

A
B
C
