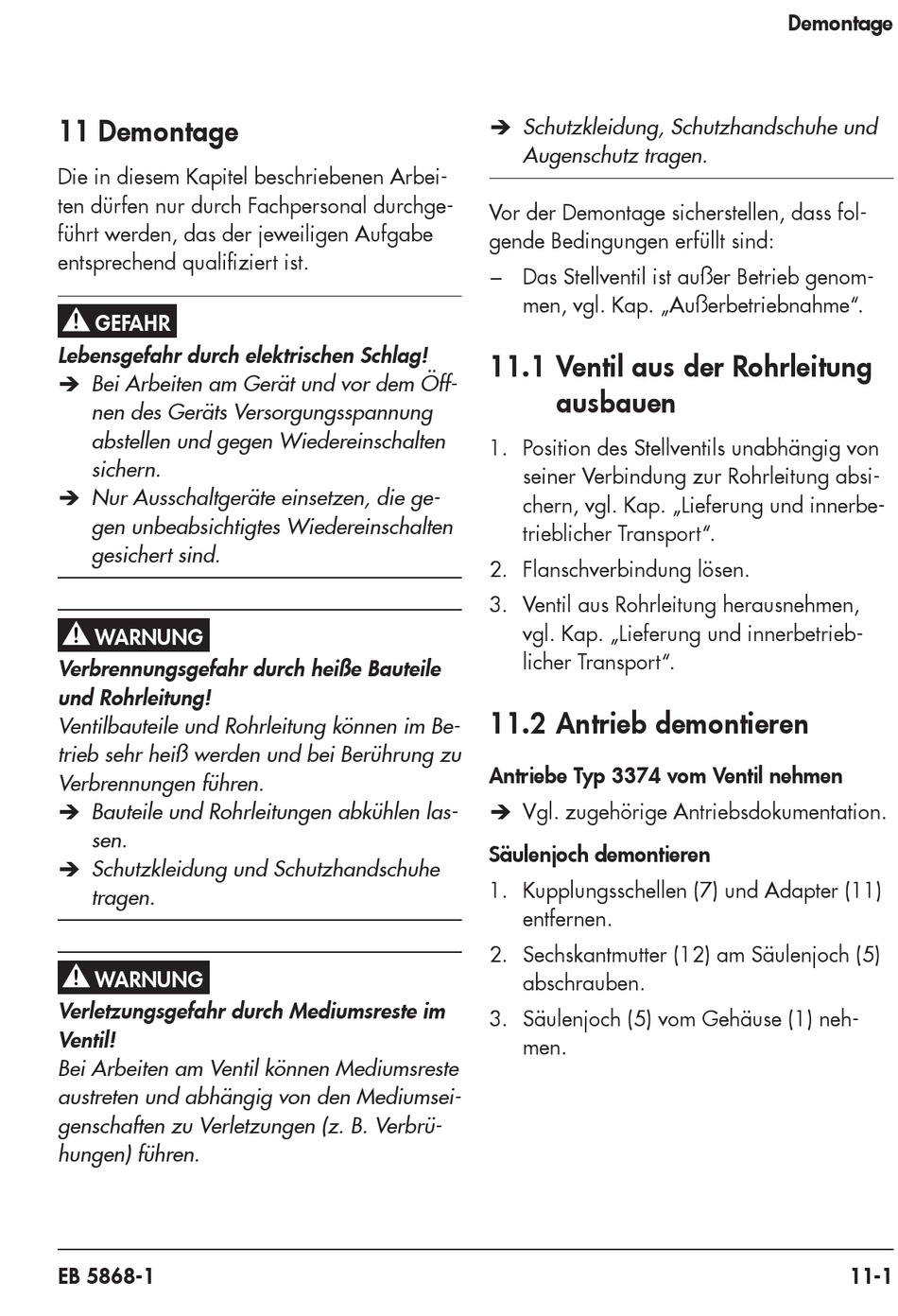

11 Demontage
Die in diesem Kapitel beschriebenen Arbei-
ten dürfen nur durch Fachpersonal durchge-
führt werden, das der jeweiligen Aufgabe
entsprechend qualifiziert ist.
GEFAHR
!
Lebensgefahr durch elektrischen Schlag!
Î Bei Arbeiten am Gerät und vor dem Öff-
nen des Geräts Versorgungsspannung
abstellen und gegen Wiedereinschalten
sichern.
Î Nur Ausschaltgeräte einsetzen, die ge-
gen unbeabsichtigtes Wiedereinschalten
gesichert sind.
WARNUNG
!
Verbrennungsgefahr durch heiße Bauteile
und Rohrleitung!
Ventilbauteile und Rohrleitung können im Be-
trieb sehr heiß werden und bei Berührung zu
Verbrennungen führen.
Î Bauteile und Rohrleitungen abkühlen las-
sen.
Î Schutzkleidung und Schutzhandschuhe
tragen.
WARNUNG
WARNUNG
!
!
Verletzungsgefahr durch Mediumsreste im
Ventil!
Bei Arbeiten am Ventil können Mediumsreste
austreten und abhängig von den Mediumsei-
genschaften zu Verletzungen (z. B. Verbrü-
hungen) führen.
EB 5868-1
Î Schutzkleidung, Schutzhandschuhe und
Augenschutz tragen.
Vor der Demontage sicherstellen, dass fol-
gende Bedingungen erfüllt sind:
− Das Stellventil ist außer Betrieb genom-
men, vgl. Kap. „Außerbetriebnahme".
11.1 Ventil aus der Rohrleitung
ausbauen
1. Position des Stellventils unabhängig von
seiner Verbindung zur Rohrleitung absi-
chern, vgl. Kap. „Lieferung und innerbe-
trieblicher Transport".
2. Flanschverbindung lösen.
3. Ventil aus Rohrleitung herausnehmen,
vgl. Kap. „Lieferung und innerbetrieb-
licher Transport".
11.2 Antrieb demontieren
Antriebe Typ 3374 vom Ventil nehmen
Î Vgl. zugehörige Antriebsdokumentation.
Säulenjoch demontieren
1. Kupplungsschellen (7) und Adapter (11)
entfernen.
2. Sechskantmutter (12) am Säulenjoch (5)
abschrauben.
3. Säulenjoch (5) vom Gehäuse (1) neh-
men.
Demontage
11-1
