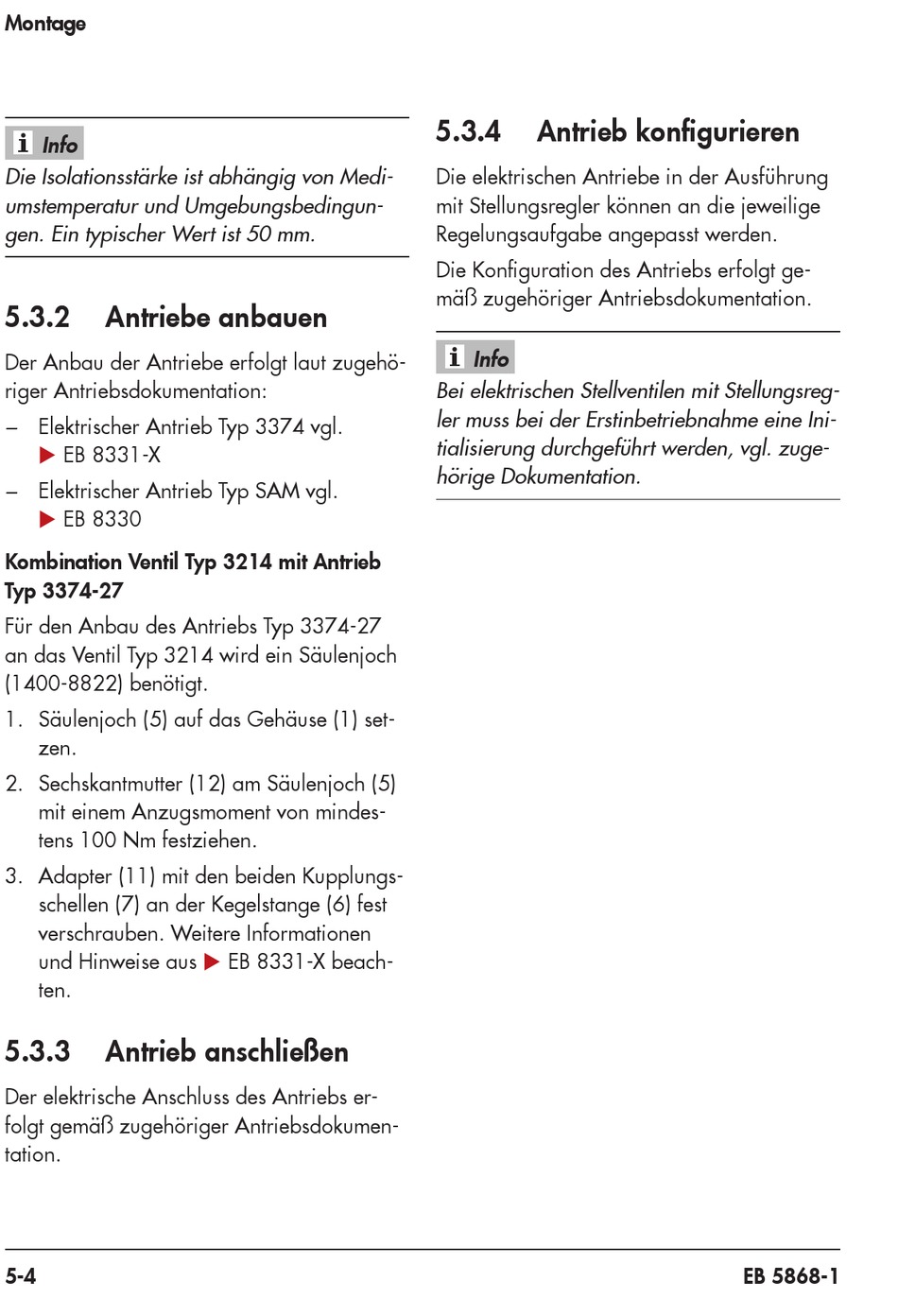

Montage
Info
Die Isolationsstärke ist abhängig von Medi-
umstemperatur und Umgebungsbedingun-
gen. Ein typischer Wert ist 50 mm.
5.3.2
Antriebe anbauen
Der Anbau der Antriebe erfolgt laut zugehö-
riger Antriebsdokumentation:
− Elektrischer Antrieb Typ 3374 vgl.
u EB 8331-X
− Elektrischer Antrieb Typ SAM vgl.
u EB 8330
Kombination Ventil Typ 3214 mit Antrieb
Typ 3374-27
Für den Anbau des Antriebs Typ 3374-27
an das Ventil Typ 3214 wird ein Säulenjoch
(1400-8822) benötigt.
1. Säulenjoch (5) auf das Gehäuse (1) set-
zen.
2. Sechskantmutter (12) am Säulenjoch (5)
mit einem Anzugsmoment von mindes-
tens 100 Nm festziehen.
3. Adapter (11) mit den beiden Kupplungs-
schellen (7) an der Kegelstange (6) fest
verschrauben. Weitere Informationen
und Hinweise aus u EB 8331-X beach-
ten.
5.3.3
Antrieb anschließen
Der elektrische Anschluss des Antriebs er-
folgt gemäß zugehöriger Antriebsdokumen-
tation.
5-4
5.3.4
Antrieb konfigurieren
Die elektrischen Antriebe in der Ausführung
mit Stellungsregler können an die jeweilige
Regelungsaufgabe angepasst werden.
Die Konfiguration des Antriebs erfolgt ge-
mäß zugehöriger Antriebsdokumentation.
Info
Bei elektrischen Stellventilen mit Stellungsreg-
ler muss bei der Erstinbetriebnahme eine Ini-
tialisierung durchgeführt werden, vgl. zuge-
hörige Dokumentation.
EB 5868-1
