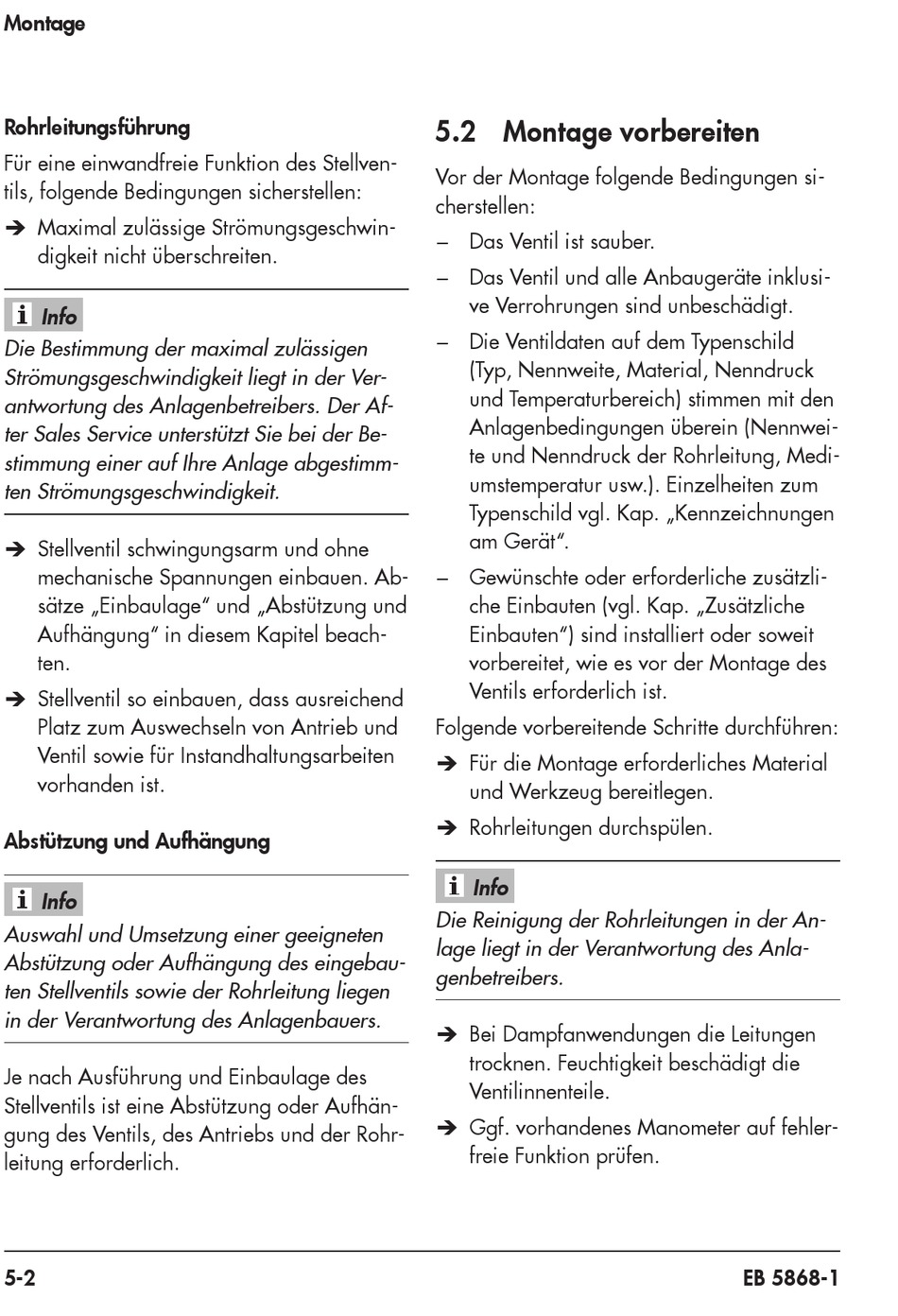

Montage
Rohrleitungsführung
Für eine einwandfreie Funktion des Stellven-
tils, folgende Bedingungen sicherstellen:
Î Maximal zulässige Strömungsgeschwin-
digkeit nicht überschreiten.
Info
Die Bestimmung der maximal zulässigen
Strömungsgeschwindigkeit liegt in der Ver-
antwortung des Anlagenbetreibers. Der Af-
ter Sales Service unterstützt Sie bei der Be-
stimmung einer auf Ihre Anlage abgestimm-
ten Strömungsgeschwindigkeit.
Î Stellventil schwingungsarm und ohne
mechanische Spannungen einbauen. Ab-
sätze „Einbaulage" und „Abstützung und
Aufhängung" in diesem Kapitel beach-
ten.
Î Stellventil so einbauen, dass ausreichend
Platz zum Auswechseln von Antrieb und
Ventil sowie für Instandhaltungsarbeiten
vorhanden ist.
Abstützung und Aufhängung
Info
Auswahl und Umsetzung einer geeigneten
Abstützung oder Aufhängung des eingebau-
ten Stellventils sowie der Rohrleitung liegen
in der Verantwortung des Anlagenbauers.
Je nach Ausführung und Einbaulage des
Stellventils ist eine Abstützung oder Aufhän-
gung des Ventils, des Antriebs und der Rohr-
leitung erforderlich.
5-2

5.2 Montage vorbereiten

Vor der Montage folgende Bedingungen si-
cherstellen:
− Das Ventil ist sauber.
− Das Ventil und alle Anbaugeräte inklusi-
ve Verrohrungen sind unbeschädigt.
− Die Ventildaten auf dem Typenschild
(Typ, Nennweite, Material, Nenndruck
und Temperaturbereich) stimmen mit den
Anlagenbedingungen überein (Nennwei-
te und Nenndruck der Rohrleitung, Medi-
umstemperatur usw.). Einzelheiten zum
Typenschild vgl. Kap. „Kennzeichnungen
am Gerät".
− Gewünschte oder erforderliche zusätzli-
che Einbauten (vgl. Kap. „Zusätzliche
Einbauten") sind installiert oder soweit
vorbereitet, wie es vor der Montage des
Ventils erforderlich ist.
Folgende vorbereitende Schritte durchführen:
Î Für die Montage erforderliches Material
und Werkzeug bereitlegen.
Î Rohrleitungen durchspülen.
Info
Die Reinigung der Rohrleitungen in der An-
lage liegt in der Verantwortung des Anla-
genbetreibers.
Î Bei Dampfanwendungen die Leitungen
trocknen. Feuchtigkeit beschädigt die
Ventilinnenteile.
Î Ggf. vorhandenes Manometer auf fehler-
freie Funktion prüfen.
EB 5868-1
