Montage

5 Montage
Die in diesem Kapitel beschriebenen Arbei-
ten dürfen nur durch Fachpersonal durchge-
führt werden, das der jeweiligen Aufgabe
entsprechend qualifiziert ist.

5.1 Einbaubedingungen

Bedienerebene
Die Bedienerebene für das Stellventil ist die
frontale Ansicht auf alle Bedienelemente des
Stellventils inklusive Anbaugeräten aus Pers-
pektive des Bedienungspersonals.
Der Anlagenbetreiber muss sicherstellen,
dass das Bedienungspersonal nach Einbau
des Geräts alle notwendigen Arbeiten ge-
fahrlos und leicht zugänglich von der Bedie-
nerebene aus ausführen kann.
Einbaulage
SAMSON empfiehlt, das Stellventil generell
so einzubauen, dass der Antrieb senkrecht
nach oben zeigt.
Î Bei Abweichungen von dieser Einbaula-
ge, Rücksprache mit SAMSON halten.
Nicht zulässig!
Bei Ausführungen mit elektrischen Antrieben
darf der Antrieb nicht hängend montiert
werden, vgl. Bild 5-1.

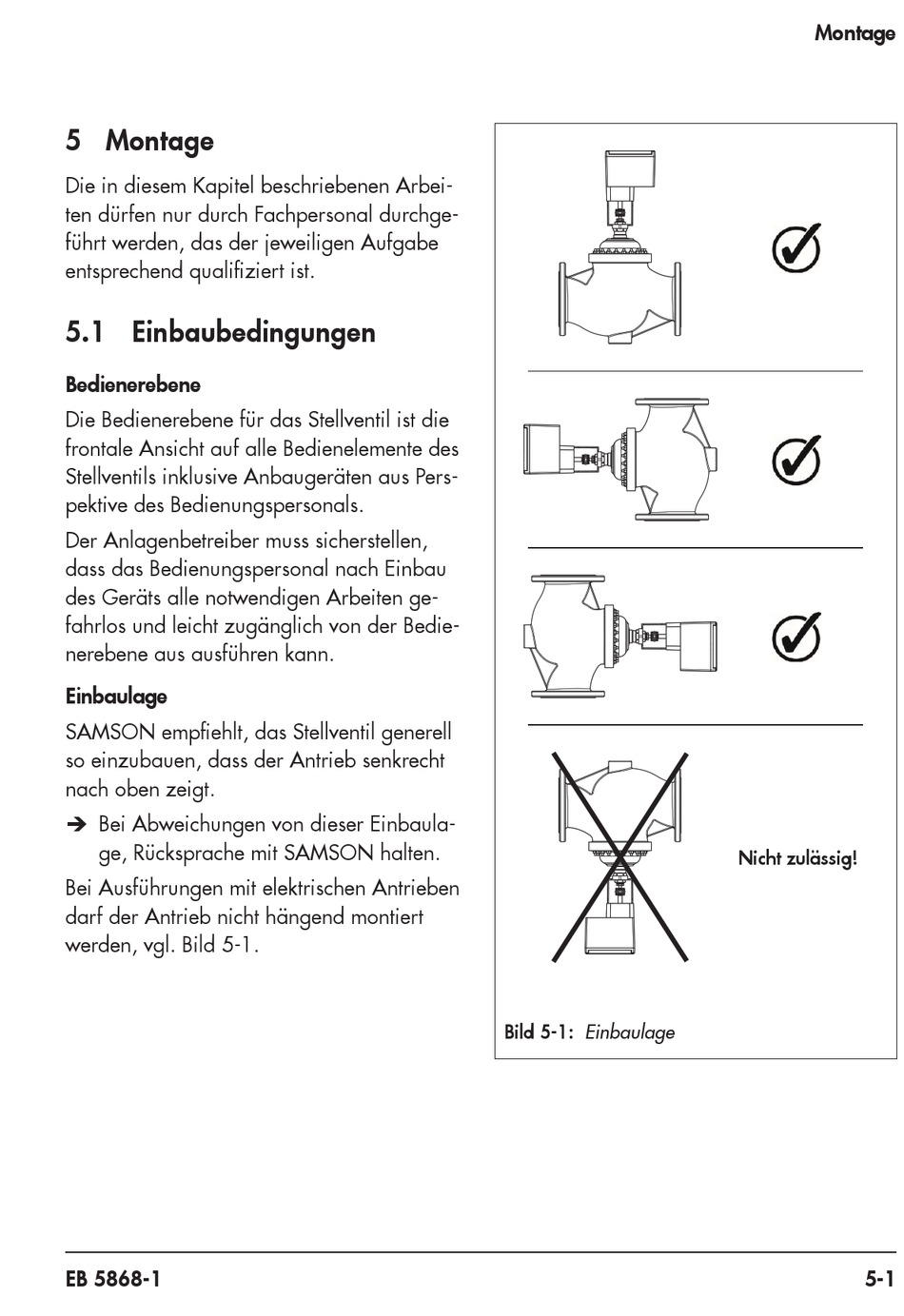

Bild 5-1: Einbaulage
EB 5868-1 5-1
