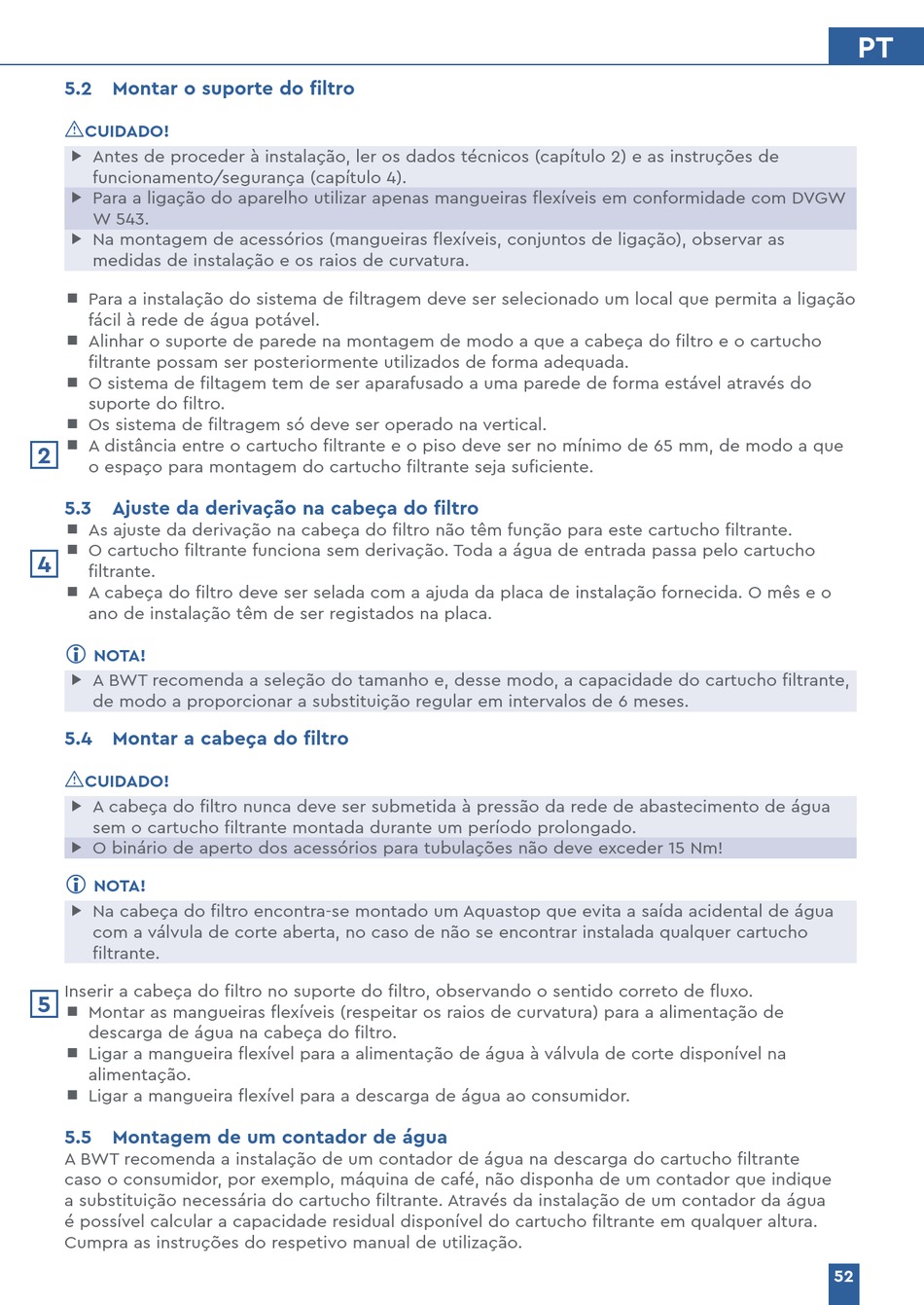

5.2 Montar o suporte do filtro
I
CUIDADO!
f Antes de proceder à instalação, ler os dados técnicos (capítulo 2) e as instruções de
funcionamento/segurança (capítulo 4).
f Para a ligação do aparelho utilizar apenas mangueiras flexíveis em conformidade com DVGW
W 543.
f Na montagem de acessórios (mangueiras flexíveis, conjuntos de ligação), observar as
medidas de instalação e os raios de curvatura.
Para a instalação do sistema de filtragem deve ser selecionado um local que permita a ligação
fácil à rede de água potável.
Alinhar o suporte de parede na montagem de modo a que a cabeça do filtro e o cartucho
filtrante possam ser posteriormente utilizados de forma adequada.
O sistema de filtagem tem de ser aparafusado a uma parede de forma estável através do
suporte do filtro.
Os sistema de filtragem só deve ser operado na vertical.
A distância entre o cartucho filtrante e o piso deve ser no mínimo de 65 mm, de modo a que
2
o espaço para montagem do cartucho filtrante seja suficiente.
5.3
Ajuste da derivação na cabeça do filtro
As ajuste da derivação na cabeça do filtro não têm função para este cartucho filtrante.
O cartucho filtrante funciona sem derivação. Toda a água de entrada passa pelo cartucho
4
filtrante.
A cabeça do filtro deve ser selada com a ajuda da placa de instalação fornecida. O mês e o
ano de instalação têm de ser registados na placa.
NOTA!
f A BWT recomenda a seleção do tamanho e, desse modo, a capacidade do cartucho filtrante,
de modo a proporcionar a substituição regular em intervalos de 6 meses.
5.4 Montar a cabeça do filtro
I
CUIDADO!
f A cabeça do filtro nunca deve ser submetida à pressão da rede de abastecimento de água
sem o cartucho filtrante montada durante um período prolongado.
f O binário de aperto dos acessórios para tubulações não deve exceder 15 Nm!
NOTA!
f Na cabeça do filtro encontra-se montado um Aquastop que evita a saída acidental de água
com a válvula de corte aberta, no caso de não se encontrar instalada qualquer cartucho
filtrante.
Inserir a cabeça do filtro no suporte do filtro, observando o sentido correto de fluxo.
5
Montar as mangueiras flexíveis (respeitar os raios de curvatura) para a alimentação de
descarga de água na cabeça do filtro.
Ligar a mangueira flexível para a alimentação de água à válvula de corte disponível na
alimentação.
Ligar a mangueira flexível para a descarga de água ao consumidor.
5.5 Montagem de um contador de água
A BWT recomenda a instalação de um contador de água na descarga do cartucho filtrante
caso o consumidor, por exemplo, máquina de café, não disponha de um contador que indique
a substituição necessária do cartucho filtrante. Através da instalação de um contador da água
é possível calcular a capacidade residual disponível do cartucho filtrante em qualquer altura.
Cumpra as instruções do respetivo manual de utilização.
PT
52
