Elektrischer Anschluss
Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wiedereinschalten sichern! Spannungsfreiheit prüfen! Der
elektrische Anschluss darf nur durch eine Fachkraft unter Berücksichtigung der geltenden Vorschriften durchgeführt werden.
Das Gerät darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichtbare Schäden wie z.B. Risse gibt.
Das Gerät darf von hinten nicht zugänglich sein.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind getrennt von netzspannungsführenden Leitungen zu
verlegen. Temperaturfühlerleitungen nur in die linke Seite und netzspannungsführende Leitungen nur in die rechte Seite des
Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseitig eine allpolige Trennvorrichtung z.B. Heizungsnotschalter vorzusehen.
Die am Gerät anzuschließenden Leitungen dürfen maximal 55 mm abgemantelt werden und der Kabelmantel soll genau bis hin-
ter die Zugentlastung ins Gehäuse reichen.

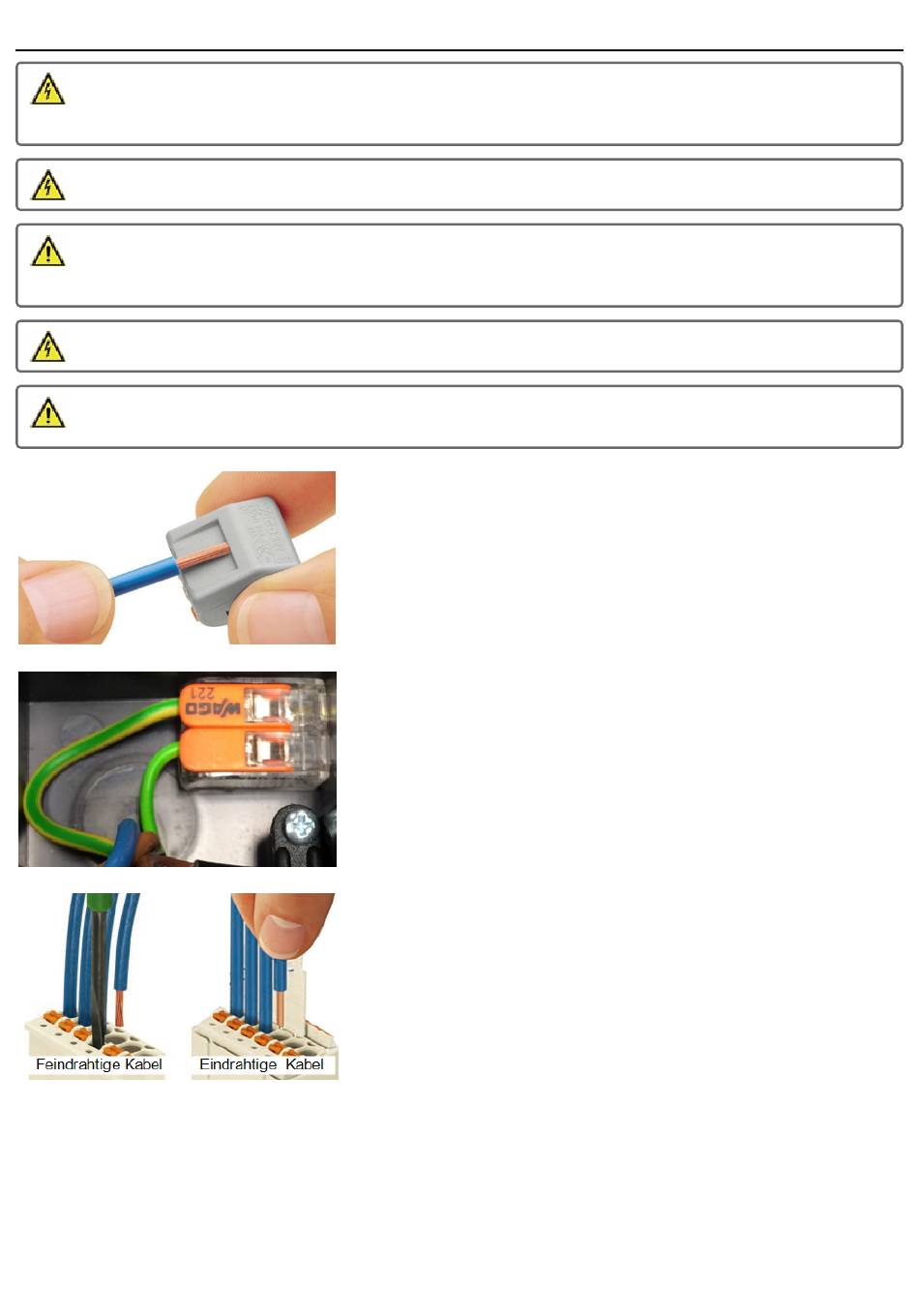

Abb.1
Abb. 2
Abb. 3 | Abb. 3.1
12
1. Benötigtes Programm / Hydraulikvariante auswählen.
2. Leitungen max. 55 mm abmanteln (Abb. 1), Aderenden 9-10 mm abisolieren.
3. Reglergehäuse öffnen Siehe "Wandmontage" auf Seite 11.
4. PE-Schutzleiterklemme montieren (Abb. 2).
5. Die beigelegten Anschlussklemmen wie im Siehe "Klemmplan" auf Seite 8 und vor-
gegeben verkabeln.
Bei Verwendung von feindrahtigen Kabeln mit einem Schraubendreher die oran-
gefarbenen Drücker betätigen (Abb. 3).
Bei eindrahtigen Kabeln oder mit Aderendhülsen ausgestatteten Kabeln, das Kabel
einfach einschieben (Abb. 3.1).
6. Anschlussklemmen in die passenden Stiftleisten einstecken.
7. Zugentlastungen montieren.
8. Gehäuseoberteil einhängen und das Gehäuse mit vorsichtigem Druck ver-
schließen
9. Deckelschraube festdrehen.
10. Netzspannung einschalten und Regler in Betrieb nehmen.
