10

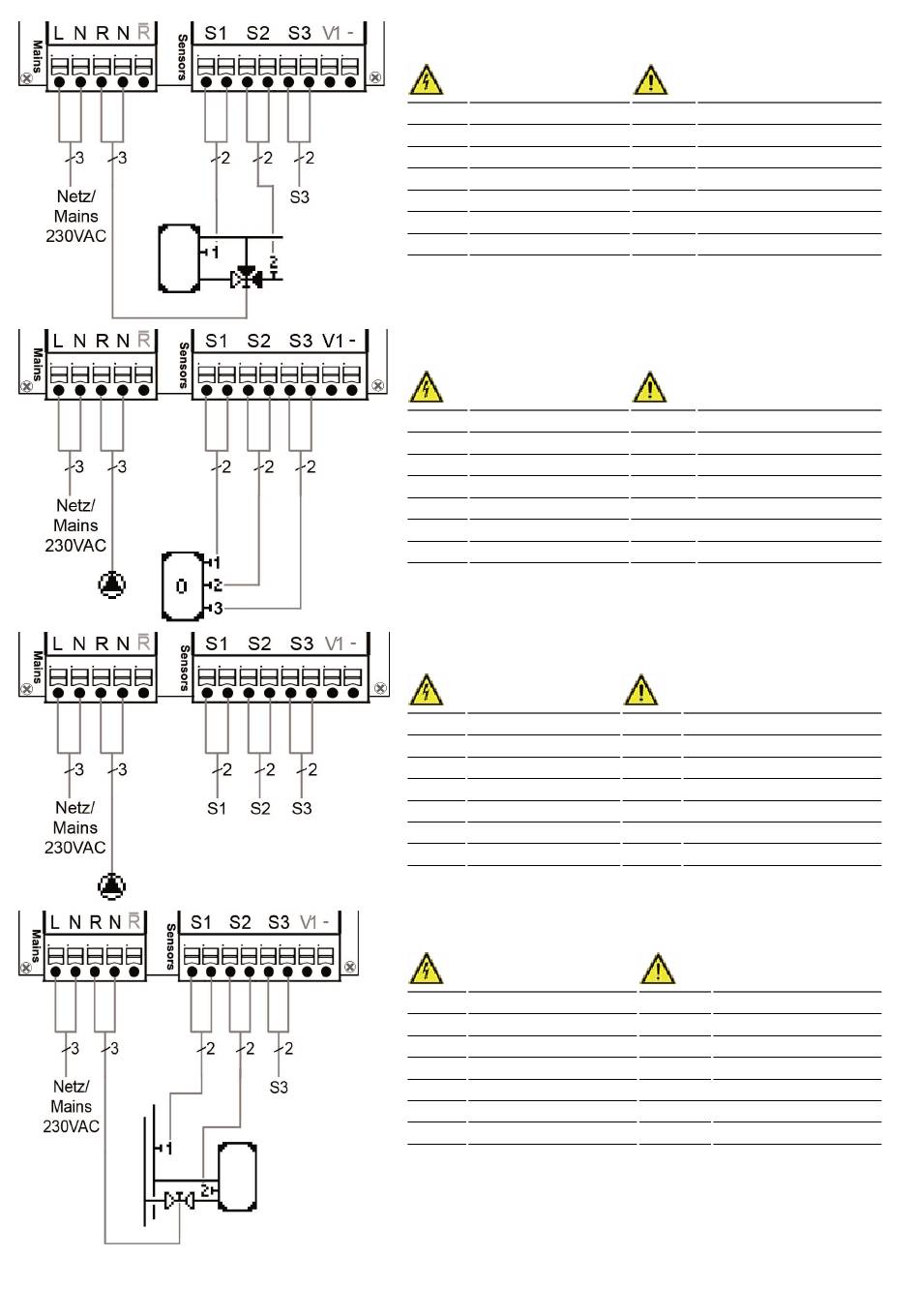

Programm 5 Heizkreisanhebung
Netzspannungen
230VAC 50-60Hz
Klemme:
Anschluss:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R
Ventil Außenleiter L
N
Ventil Neutralleiter N
R|
Öffnerkontakt (Version 1+3)
Schaltrichtung Ventil:
R1 ein / Ventil ein = Weg durch den Speicher
Programm 6 Thermostat
Netzspannungen
230VAC 50-60Hz
Klemme:
Anschluss:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R
Pumpe Außenleiter L
N
Pumpe Neutralleiter N
R|
Öffnerkontakt (Version 1+3)
Programm 7 Universal ΔT
Netzspannungen
230VAC 50-60Hz
Klemme:
Anschluss:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R
Pumpe Außenleiter L
N
Pumpe Neutralleiter N
R|
Öffnerkontakt (Version 1+3)
Temperaturdifferenz S1 > S2
Programm 8 Sperrventil
Netzspannungen
230VAC 50-60Hz
Klemme:
Anschluss:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R
Sperrventil Außenleiter L
N
Sperrventil Neutralleiter N
R|
Öffnerkontakt (Version 1+3)
Kleinspannungen
max. 12VAC/DC
Klemme:
Anschluss:
S1 (2x)
Fühler 1 Speicher
S2 (2x)
Fühler 2 Rücklauf
S3 (2x)
Fühler 3 (optional)
Die Polung der Fühler S1-S3 ist beliebig. N
V1
0-10V/ PWM +/- ( Version 3+4)
-
GND V1
Kleinspannungen
max. 12VAC/DC
Klemme:
Anschluss:
S1 (2x)
Fühler 1 Speicher oben
S2 (2x)
Fühler 2 (optional)
S3 (2x)
Fühler 3 (optional)
Die Polung der Fühler S1-S3 ist beliebig.
V1
0-10V/ PWM +/- ( Version 3+4)
-
GND V1
Kleinspannungen
max. 12VAC/DC
Klemme:
Anschluss:
S1 (2x)
Fühler 1 Quelle
S2 (2x)
Fühler 2 Ziel
S3 (2x)
Fühler 3 (optional)
Die Polung der Fühler S1-S3 ist beliebig.
V1
0-10V/ PWM +/- ( Version 3+4)
-
GND V1
Kleinspannungen
max. 12VAC/DC
Klemme:
Anschluss:
S1 (2x)
Fühler 1 Vorlauf
S2 (2x)
Fühler 2 Speicher
S3 (2x)
Fühler 3 (optional)
Die Polung der Fühler S1-S3 ist beliebig.
V1
0-10V/ PWM +/- (Version 3+4)
-
GND V1
