Wandmontage
Falls Probleme bei der Bedienung der Klemmen auftreten, kann Ihnen unser Video auf unsere Youtube Seite weiterhelfen:

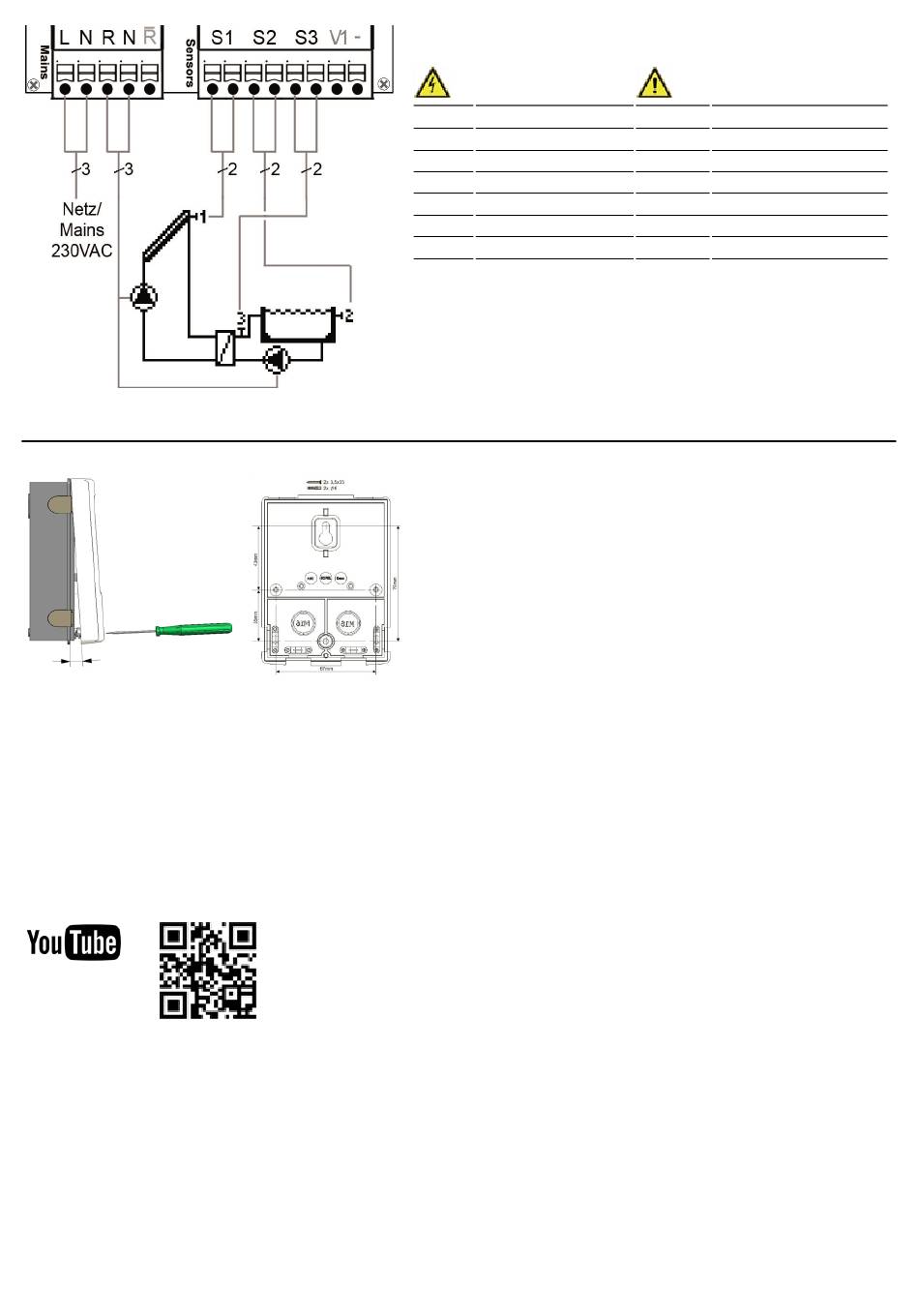

Programm 9 Solar mit Wärmetauscher und Pool
Klemme:
L
N
R
N
R|
Beide Pumpen werden am gleichen Relais angeschlossen.
1. Deckelschraube komplett lösen.
2. Gehäuseoberteil vorsichtig vom Unterteil abheben.
3. Gehäuseoberteil zur Seite legen. Dabei nicht auf die Elektronik
fassen.
4. Gehäuseunterteil an der ausgewählten Position anhalten und
mindestens 2 gegenüberliegende Befestigungslöcher anzeich-
nen. Achten sie darauf, dass die Wandfläche möglichst eben ist,
damit sich das Gehäuse beim Anschrauben nicht verzieht.
5. Mittels Bohrmaschine und 6er Bohrer mindestens 2 Löcher an
den angezeichneten Stellen in die Wand bohren und die Dübel
eindrücken. Optional kann der Regler auch mit 4 Befes-
tigungslöchern befestigt werden.
6. Die obere Schraube einsetzen und leicht andrehen.
7. Das Gehäuseunterteil einhängen und fehlende Schrauben ergän-
zen.
8. Gehäuse ausrichten und alle Schrauben festdrehen.
http://www.sorel.de/youtube
Netzspannungen
230VAC 50-60Hz
Anschluss:
Klemme:
Netz Außenleiter L
S1 (2x)
Netz Neutralleiter N
S2 (2x)
Pumpe Außenleiter L
S3 (2x)
Pumpe Neutralleiter N
Die Polung der Fühler S1-S3 ist beliebig.
Öffnerkontakt (Version 1+3)
V1
-
Kleinspannungen
max. 12VAC/DC
Anschluss:
Fühler 1 Kollektor
Fühler 2 Pool
Fühler 3 Sekundärkreis
0-10V/ PWM +/- (Version 3+4)
GND V1
11
