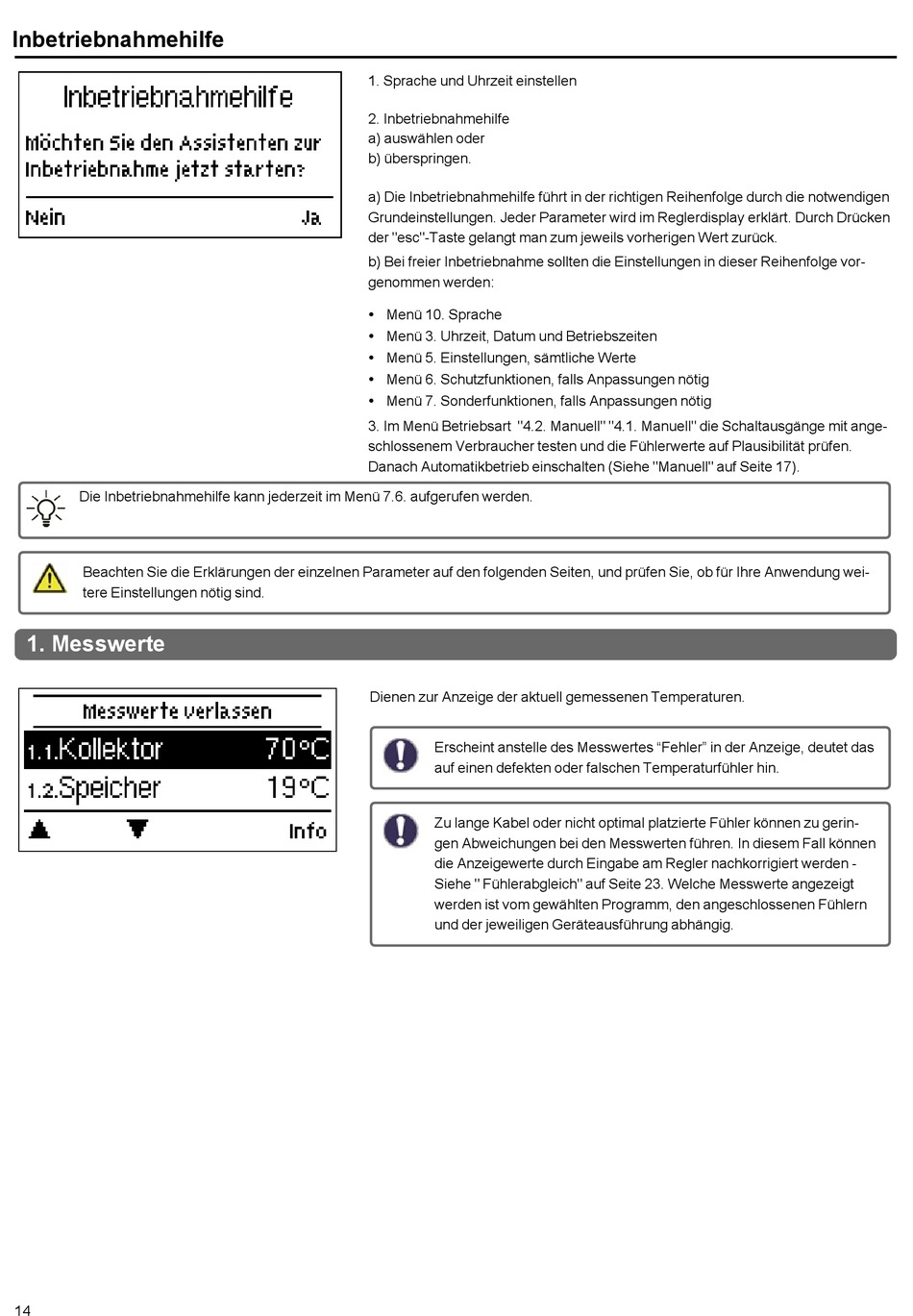

Inbetriebnahmehilfe
Die Inbetriebnahmehilfe kann jederzeit im Menü 7.6. aufgerufen werden.
Beachten Sie die Erklärungen der einzelnen Parameter auf den folgenden Seiten, und prüfen Sie, ob für Ihre Anwendung wei-
tere Einstellungen nötig sind.
1. Messwerte
14
1. Sprache und Uhrzeit einstellen
2. Inbetriebnahmehilfe
a) auswählen oder
b) überspringen.
a) Die Inbetriebnahmehilfe führt in der richtigen Reihenfolge durch die notwendigen
Grundeinstellungen. Jeder Parameter wird im Reglerdisplay erklärt. Durch Drücken
der "esc"-Taste gelangt man zum jeweils vorherigen Wert zurück.
b) Bei freier Inbetriebnahme sollten die Einstellungen in dieser Reihenfolge vor-
genommen werden:
Menü 10. Sprache
l
Menü 3. Uhrzeit, Datum und Betriebszeiten
l
Menü 5. Einstellungen, sämtliche Werte
l
Menü 6. Schutzfunktionen, falls Anpassungen nötig
l
Menü 7. Sonderfunktionen, falls Anpassungen nötig
l
3. Im Menü Betriebsart "4.2. Manuell" "4.1. Manuell" die Schaltausgänge mit ange-
schlossenem Verbraucher testen und die Fühlerwerte auf Plausibilität prüfen.
Danach Automatikbetrieb einschalten (Siehe "Manuell" auf Seite 17).
Dienen zur Anzeige der aktuell gemessenen Temperaturen.
Erscheint anstelle des Messwertes "Fehler" in der Anzeige, deutet das
auf einen defekten oder falschen Temperaturfühler hin.
Zu lange Kabel oder nicht optimal platzierte Fühler können zu gerin-
gen Abweichungen bei den Messwerten führen. In diesem Fall können
die Anzeigewerte durch Eingabe am Regler nachkorrigiert werden -
Siehe " Fühlerabgleich" auf Seite 23. Welche Messwerte angezeigt
werden ist vom gewählten Programm, den angeschlossenen Fühlern
und der jeweiligen Geräteausführung abhängig.
