Principes de fonctionnement
5. Appuyez n'importe où en dehors du menu pour le fermer.
Réglage auto. pour l'affichage rapide d'un signal
La fonction Autoset (Réglage auto.) analyse les caractéristiques du signal et modifie les paramètres Horizontal, Vertical et Déclenchement
afin d'afficher automatiquement un signal déclenché. Vous pouvez ensuite apporter d'autres modifications aux paramètres horizontaux et
de déclenchement pour afficher le point d'intérêt du signal.
1. Connectez la sonde présentant un signal d'intérêt à une voie disponible. Le signal peut être analogique ou numérique.
2. Effectuez un double appui sur le badge Déclenchement et définissez comme source de déclenchement la source du signal concerné.
3. Connectez tout autre signal associé aux entrées de voie disponibles.
4. Ajoutez les signaux de voie à la vue du signal. Reportez-vous à la section
5. Appuyez sur Fichier > Réglage auto. ou sur le bouton Réglage auto de la face avant. Lors de l'utilisation du mode d'affichage empilé,
l'instrument analyse les caractéristiques du signal de la voie source de déclenchement (analogique ou numérique) et configure les
paramètres horizontaux, verticaux et de déclenchement en conséquence, afin d'afficher un signal déclenché pour cette voie. L'échelle
verticale est ajustée dans chaque tranche de signal de tous les signaux actifs pour maximiser l'utilisation de CAN.
Lorsque vous utilisez le mode Affichage superposé, l'instrument ajuste les paramètres horizontaux et de déclenchement de la voie
source de déclenchement pour afficher un signal déclenché pour cette voie. Les ajustements de l'échelle et de la position verticales de
toutes les voies actives en mode d'affichage superposé sont contrôlés par la sélection Autoset in Overlay Display Mode Optimizes
(Réglage automatique des optimisations en mode d'affichage superposé) dans le volet Réglage auto. du menu User Preferences
(Préférences utilisateur). Si la sélection est Visibilité, Réglage auto. met à l'échelle et positionne verticalement tous les signaux des
voies actives de manière à ce qu'ils soient espacés uniformément à l'écran. Si la sélection est Résolution, Réglage auto. met à
l'échelle et positionne verticalement tous les signaux des voies actives de manière à ce qu'ils utilisent chacun la plus grande partie
possible de la plage CAN.
Remarque : Vous pouvez définir les paramètres que l'instrument peut régler lors de l'exécution d'un Réglage auto. Accédez
au volet Réglage auto. dans Utilitaire > Préférences utilisateur > Réglage auto.
Consignes pour la fonction Réglage auto.
•

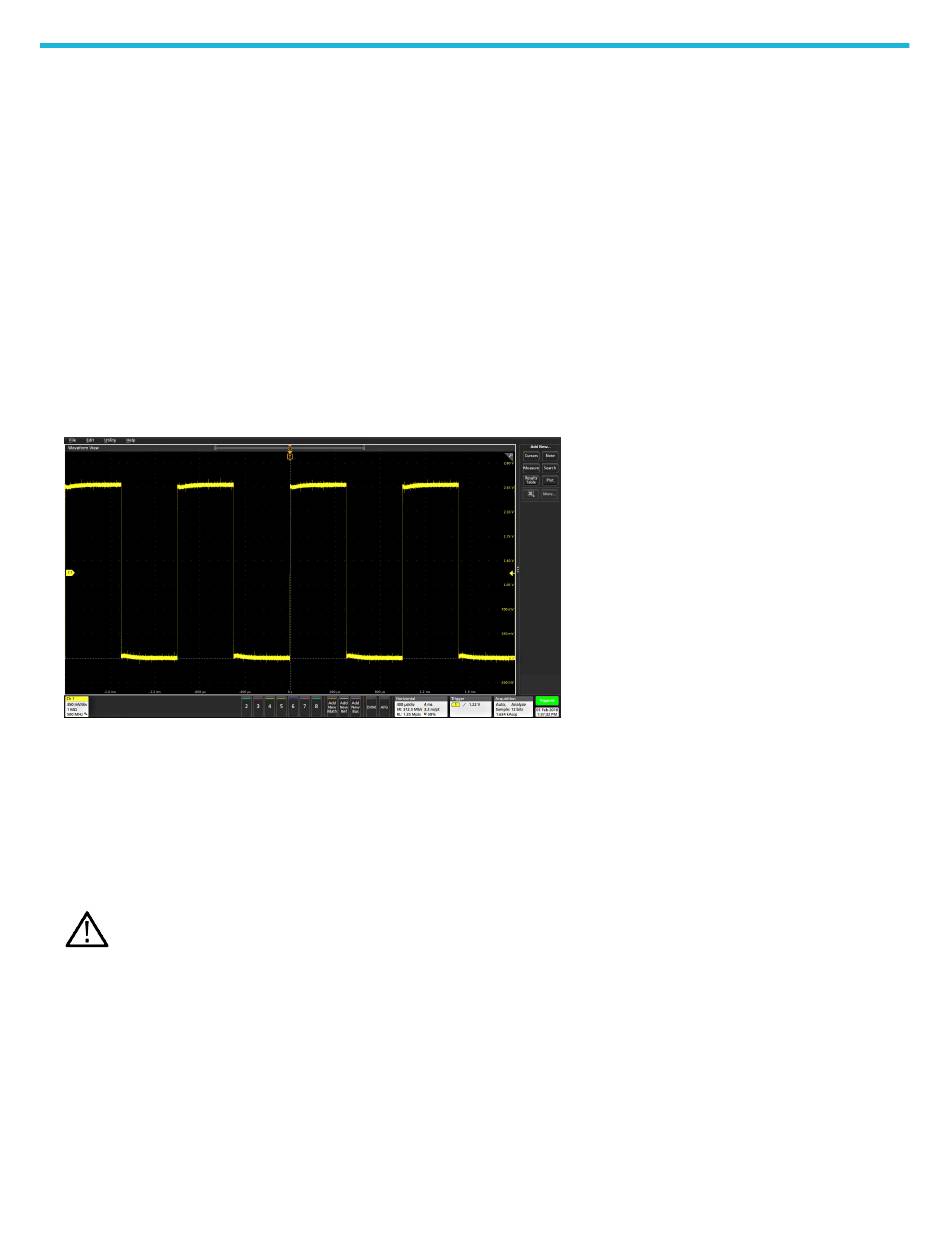

Réglage auto affiche trois ou quatre cycles (suivant le signal détecté) avec un niveau de déclenchement proche du milieu du signal.
•
Le déclenchement est réglé sur Front, pente montante et couplage CC.
•
Si aucune voie ne s'affiche avant que vous ayez appuyé sur Réglage auto., l'oscilloscope ajoute Ch 1 (Voie 1) à la vue du signal, que
celle-ci contienne ou non un signal.
•
La fonction Réglage auto. ignore les signaux calculés, de référence et de bus.
•
Une voie ou un signal présentant une fréquence inférieure à 40 Hz n'est pas considéré(e) comme un signal.
52
Add a channel waveform to the
display.
