Descripción del instrumento

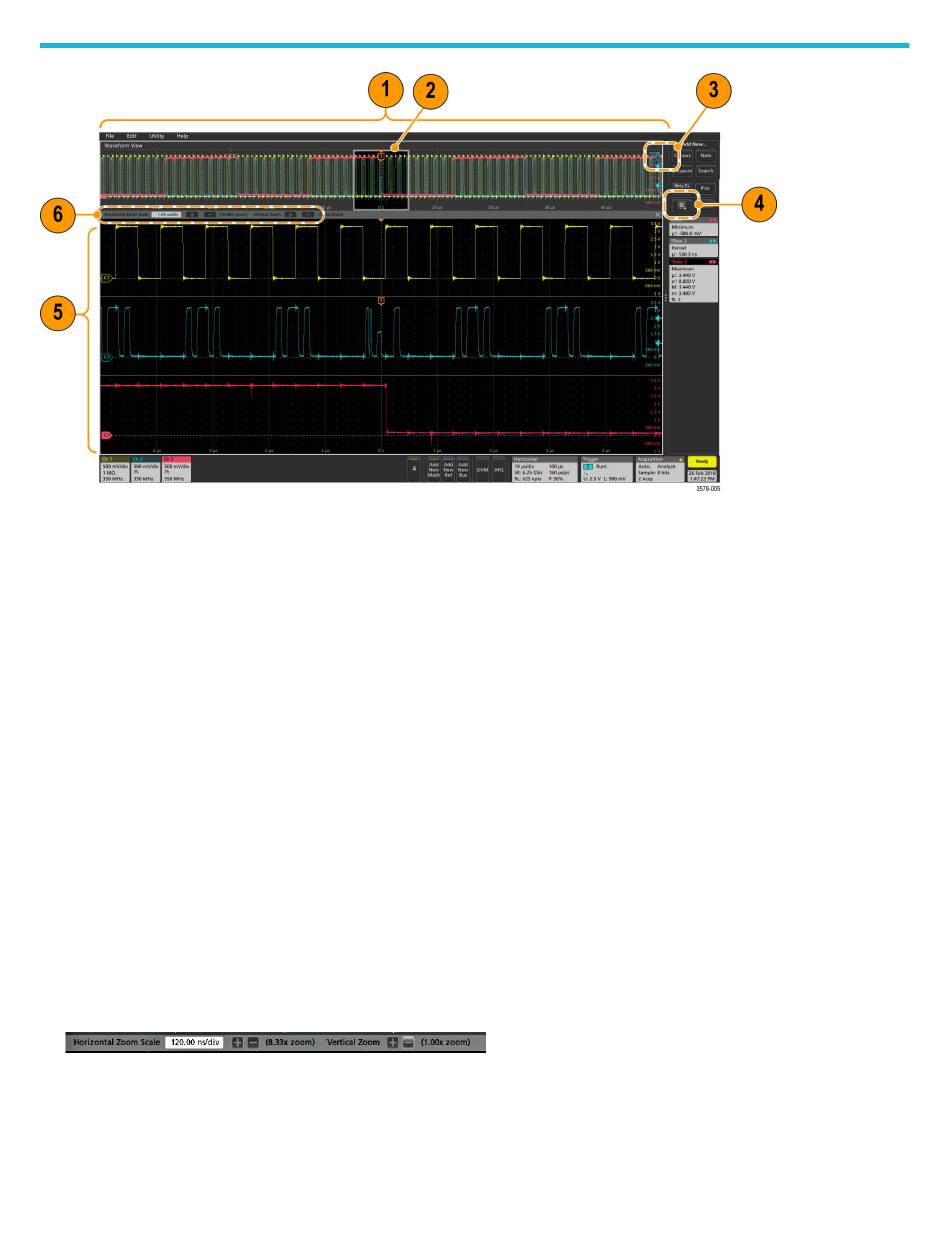

1. La Visión general de zoom muestra todo el registro de forma de onda. Todas las formas de onda se muestran en el modo
Superposición en el área Visión general de zoom. Utilizando los gestos de pellizcar y expandir en las formas de onda de Visión
general de zoom se cambia la configuración de la base de tiempos horizontal.
2. El cuadro de zoom muestra el área de la Visión general de zoom que se mostrará en la Vista de zoom (consulte 5). Puede tocar
y arrastrar el cuadro para mover el área que desea ver. Mover el cuadro de zoom o cambiar su posición no cambia los ajustes
horizontales de la base de tiempos. También puede usar el mando de zoom de recorrido para mover el cuadro de zoom a la izquierda
o a la derecha.
3. El icono de zoom (en la esquina superior derecha de la vista de forma de onda) activa y desactiva el modo de zoom.
4. El botón para DIBUJAR UN CUADRO cambia entre dibujar un cuadro de zoom (modo predeterminado), dibujar áreas para la función
de disparo visual, dibujar segmentos para pruebas de máscara y dibujar el histograma de forma de onda de análisis de forma de
onda. El botón se encuentra en la parte inferior de la barra de resultados.
Un cuadro de zoom permite dibujar rápidamente un cuadro alrededor de un área de interés en la vista general de forma de onda
o zoom. Cuando dibuja un cuadro, el osciloscopio activa el modo de zoom. Para dibujar un cuadro de zoom, toque el botón para
DIBUJAR UN CUADRO (en modo de zoom), a continuación, toque y arrastre la forma de onda para dibujar un cuadro de forma de
onda. Puede continuar arrastrando cuadros de zoom o tocar en cualquier parte de la pantalla para abrir un menú.
Para cambiar entre el modo de Zoom, el modo de disparo visual, y el modo de máscara, toque dos veces el botón para DIBUJAR
UN CUADRO y seleccione una de las opciones. Busque los temas de disparo visual y prueba de máscara en la ayuda del
osciloscopio para obtener más información.
5. La vista de zoom muestra las formas de onda marcadas por el cuadro de zoom en la vista de zoom de registro de forma de onda.
Utilice las opciones de pellizcar y/o arrastrar en la vista de zoom para cambiar el área de interés ampliada. Los gestos de pellizcar,
expandir y arrastrar en la vista de zoom solo cambian la configuración de ampliación del zoom y la posición del cuadro de zoom.
6. Utilice los controles de la barra de título de zoom para ajustar el tamaño vertical y horizontal del área de zoom. Haga clic o toque los
botones + o - o use los mandos multiuso A y B.
En una vista de forma de onda, si las opciones de cursor y zoom están activadas, utilice los botones de cuadro de zoom y los
cursores para cambiar las funciones de los mandos multiuso. Toque la barra de título de zoom para asignar los mandos para que
ajusten el zoom o toque los cursores para ajustarlos a los mandos.
Toque dos veces los campos de posición de zoom horizontal o escala de zoom horizontal para introducir un valor con el teclado
numérico.
40
