Si la case est cochée, l'oscilloscope supprime le reste des éléments sans réafficher la boîte de dialogue. La boîte de dialogue
apparaît pour chaque ensemble de mesures que vous souhaitez supprimer.

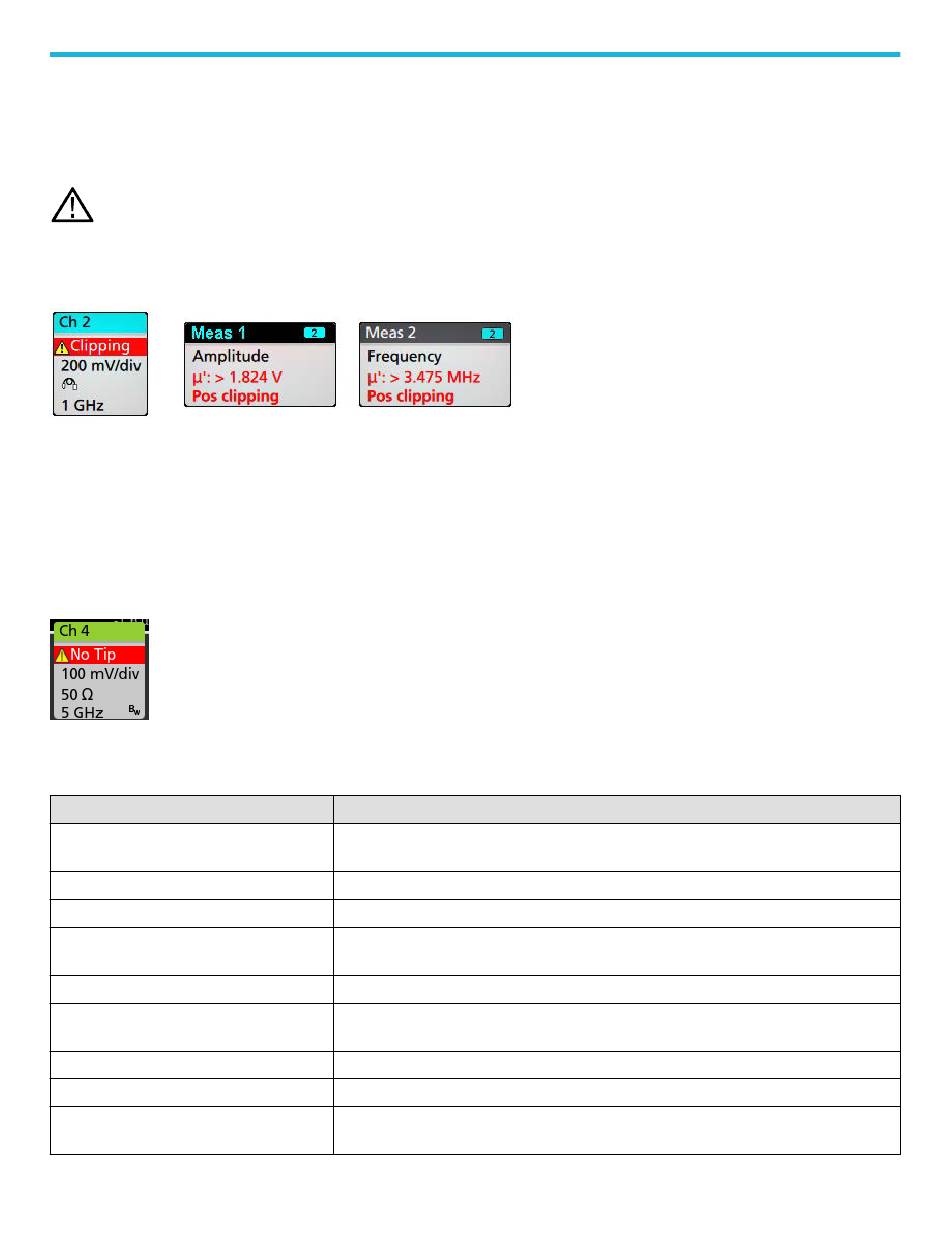

Écrêtage du signal et badges
AVERTISSEMENT : L'écrêtage est dû à une tension excessive ou dangereuse au niveau de la pointe de la sonde et/ou un
réglage inadéquat de l'échelle verticale ne permettant pas d'afficher la plage verticale complète du signal. Une tension excessive
au niveau de la pointe de la sonde peut blesser l'opérateur et endommager la sonde et/ou l'instrument.
L'instrument affiche un symbole d'avertissement triangulaire et le message « Écrêtage » s'affiche dans le badge Voie lorsqu'un écrêtage
vertical est détecté. Tous les badges de mesure associés à cette voie indiquent également une condition d'écrêtage en faisant passer le
texte de la mesure en rouge et en indiquant le type d'écrêtage (positif ou négatif).
Pour fermer le message d'écrêtage, modifiez l'échelle verticale de manière à afficher la totalité du signal, déconnectez la pointe de la
sonde de la source de tension excessive et vérifiez que vous analysez le signal adéquat à l'aide d'une sonde adéquate.
L'écrêtage entraîne des inexactitudes dans les résultats de mesure d'amplitude, de même qu'au niveau des valeurs d'amplitude des
fichiers de signaux enregistrés. Si un signal calculé est écrêté, cela n'affecte pas les mesures d'amplitude de ce signal.
Messages d'erreur et badges
L'instrument affiche un symbole d'avertissement triangulaire et un message d'erreur abrégé dans un badge Voie lorsqu'une erreur se
produit.
Pour effacer le message du badge, corrigez l'erreur en observant les instructions indiquées dans le tableau.
Tableau 1 : Erreurs de sonde
Message d'erreur
Prb Comm
Prb ROM (Problème de mémoire ROM)
Unsup (Problème de prise en charge)
Prb Fault (Défaillance)
Over Rng (Dépassement de plage)
Temp (Température)
No Tip (Pas de pointe)
Tip Fault (Défaillance de la pointe)
Paramètre S
Oscilloscopes à signaux mixtes de la série 4 B MSO44B et MSO46B Guide de démarrage rapide
Description
Dépassement du délai de communication avec l'accessoire. Veuillez reconnecter
l'accessoire.
La lecture de la mémoire ROM de la sonde a échoué. Veuillez reconnecter l'accessoire.
L'accessoire n'est pas pris en charge.
L'accessoire a subi une défaillance critique. Veuillez reconnecter l'accessoire. Si le
problème persiste, contactez le service Tektronix.
La tension ou le courant du signal est hors plage. Veuillez réduire l'amplitude du signal.
Un problème de surchauffe est survenu au niveau de la sonde. Veuillez éloigner la sonde
de la zone à haute température.
Aucune pointe de sonde n'est détectée. Veuillez installer une pointe de sonde compatible.
La pointe de la sonde est défectueuse. Veuillez la retirer et la remplacer.
Erreur pendant le transfert du paramètre S. Veuillez reconnecter la sonde. Si le problème
persiste, contactez le service Tektronix.
Présentation de l'instrument
37
