Présentation de l'instrument

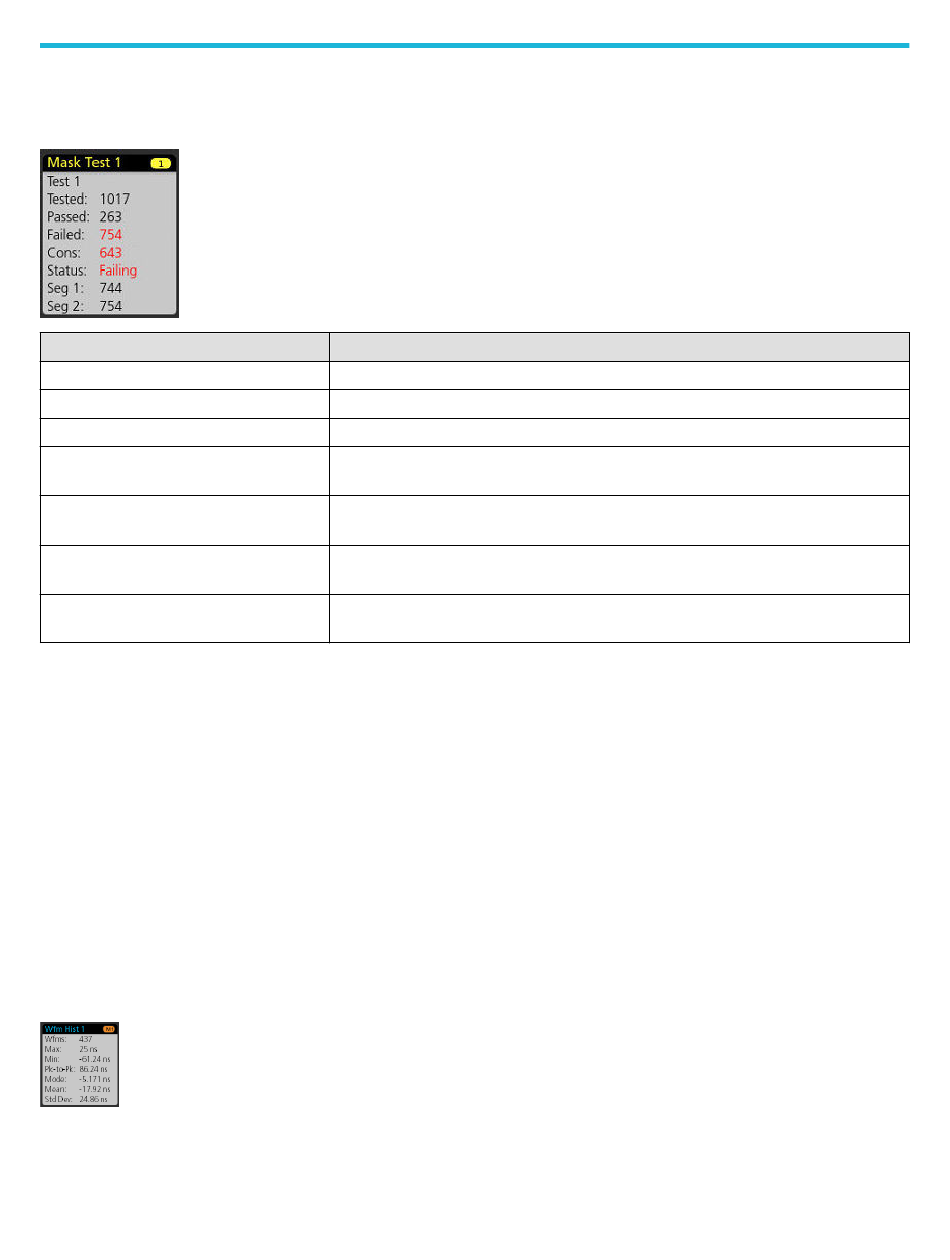

Badge Test de masque
Les résultats du test de masque et les statistiques de mesure sont affichés dans le badge Test de masque de la barre des résultats. Le
badge est créé lorsque le premier segment d'un masque est défini.
Affichage Badge
Libellé (affichage en option)
Testés
Réussite
Echec
Cons.
État
Seg n (affichage en option)
Effectuez un double appui sur un badge Test de masque pour ouvrir le menu de configuration associé, afin d'en modifier ou d'en affiner les
paramètres.
Vous pouvez faire glisser le badge pour modifier sa position dans la barre Résultats et ouvrir le menu contextuel du badge pour accéder à
un menu d'action rapide.
Il y a deux façons de supprimer les badges Voie et Signal.
•
Cliquez avec le bouton droit sur le badge et désactivez-le.
•
Faites glisser le badge sur le bord droit de l'écran pour le supprimer de la barre Résultats. Le faire glisser sur le bord droit de la barre
Résultatspermet de le restaurer. La récupération du badge n'est possible que dans les 10 secondes qui suivent son retrait.
Badges Histogramme de signaux
Les badges Histogramme de signaux sont situés dans la barre Résultats. L'intitulé du badge indique la source de l'histogramme.
Pour ajouter le badge Histogramme de signaux à la barre Résultats, réglez l'option Affichage sur Activé dans le menu Badge de résultat.
Effectuez un double appui sur un badge Histogramme de signaux pour ouvrir le menu de configuration associé afin d'en modifier les
paramètres.
Le badge histogramme affiche les mesures qui sont vérifiées dans le menu Badge de résultat.
34
Description
Libellé défini dans le menu de configuration du badge.
Nombre total de signaux testés par rapport au masque.
Nombre de signaux ne contenant aucun échantillon ne respectant pas le masque.
Nombre de signaux qui contenaient un ou plusieurs échantillons ne respectant pas le
masque. S'affiche en rouge si la valeur est supérieure ou égale au seuil d'échec total.
Nombre le plus élevé de signaux défectueux consécutifs durant la séquence de test.
S'affiche en rouge si la valeur est supérieure ou égale au seuil d'échec consécutif.
État du test de masque. Il peut être Activé, Désactivé, Succès/En cours de réussite (vert)
ou Échec/En cours d'échec (rouge).
Nombre de signaux qui contenaient un ou plusieurs échantillons ne respectant pas le
segment de masque n.
