Descripción del instrumento
El siguiente contenido proporciona una descripción de alto nivel de los controles del instrumento y de la interfaz de usuario. Consulte la
ayuda del instrumento para obtener información detallada sobre el uso de los controles y la interfaz de usuario para mostrar formas de
onda y realizar mediciones.
Controles y conectores del panel frontal
Los controles del panel frontal proporcionan acceso directo a los ajustes principales del instrumento, tales como vertical, horizontal,
disparo, cursores y zoom. En los conectores se introducen las señales con sondas o cables o se insertan dispositivos USB.
Nota: Consulte la ayuda del instrumento para obtener información detallada sobre el uso de los controles para mostrar formas de
onda y realizar mediciones.

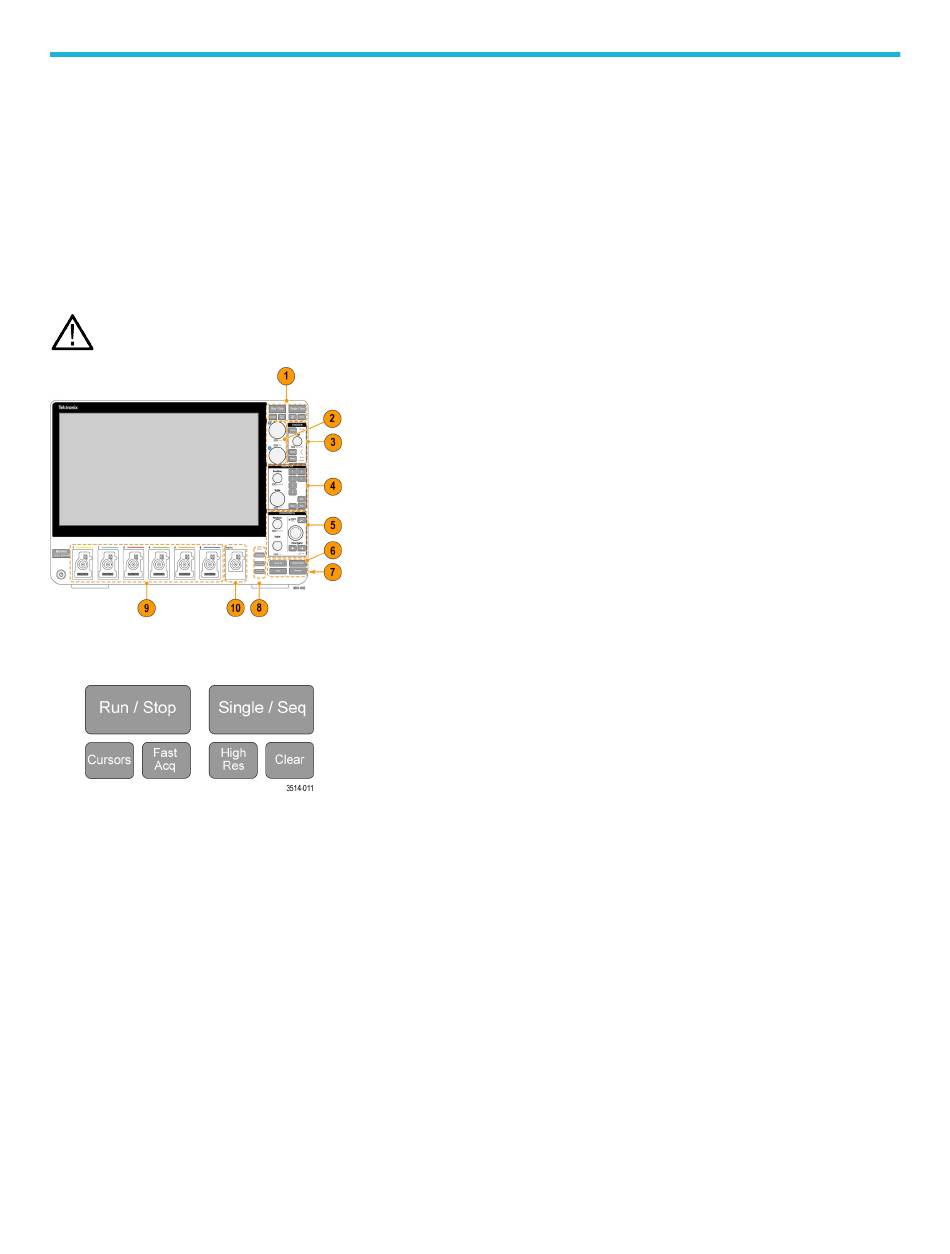

Figura 3: Controles de la serie 4 B MSO
1.
Controles de Acquisition (Adquisición) y Cursors (Cursores):
Run/Stop (Ejec./Parar) inicia y detiene la adquisición de forma de onda. El color del botón indica el estado de adquisición (verde
•
= en ejecución y adquiriendo; rojo = detenido). Cuando se detiene, el osciloscopio muestra las formas de onda de la última
adquisición completada. El botón Run/Stop (Ejec./Parar) en pantalla también muestra el estado de adquisición.
•
El botón Cursors (Cursores) enciende y apaga los cursores en pantalla. Use los mandos multiuso para mover los cursores.
Toque dos veces las lecturas del cursor o una barra de cursor (línea) para abrir el menú de configuración y establecer los tipos
de cursor y su funcionalidad.
•
FastAcq™ activa o desactiva el modo de adquisición rápida. El modo FastAcq ofrece la captura de alta velocidad de formas
de onda que reduce el tiempo muerto entre las adquisiciones de formas de onda y, de este modo, permite la captura y la
presentación de eventos transitorios, como los espurios y los pulsos runt. Resulta útil para identificar anomalías de señal difíciles
de detectar. El modo de adquisición rápida también puede mostrar los fenómenos de forma de onda con una intensidad que
refleja la frecuencia con la que se producen.
•
Single/Seq (Sec./única) permite realizar una adquisición de una sola forma de onda o un número específico de adquisiciones
(tal como se establece en el menú de configuración Acquisition [Adquisición]). Si se pulsa el botón Single/Seq (Sec./única)
se desactiva el modo Run/Stop (Ejec./Parar) y se efectúa una adquisición única. El color del botón indica el estado de la
adquisición (parpadeo verde rápido = una sola adquisición adquirida; verde sólido = esperando el evento de disparo). Si se pulsa
el botón Single/Seq (Sec./única) de nuevo, se efectúa otra adquisición única.
Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO46B Manual de inicio rápido
Descripción del instrumento
19
