Deze procedures zijn een inleiding tot het gebruik van de interface voor het uitvoeren van veelvoorkomende taken. Raadpleeg de
Help-sectie van het instrument voor gedetailleerde informatie over menu- en veldinstellingen.

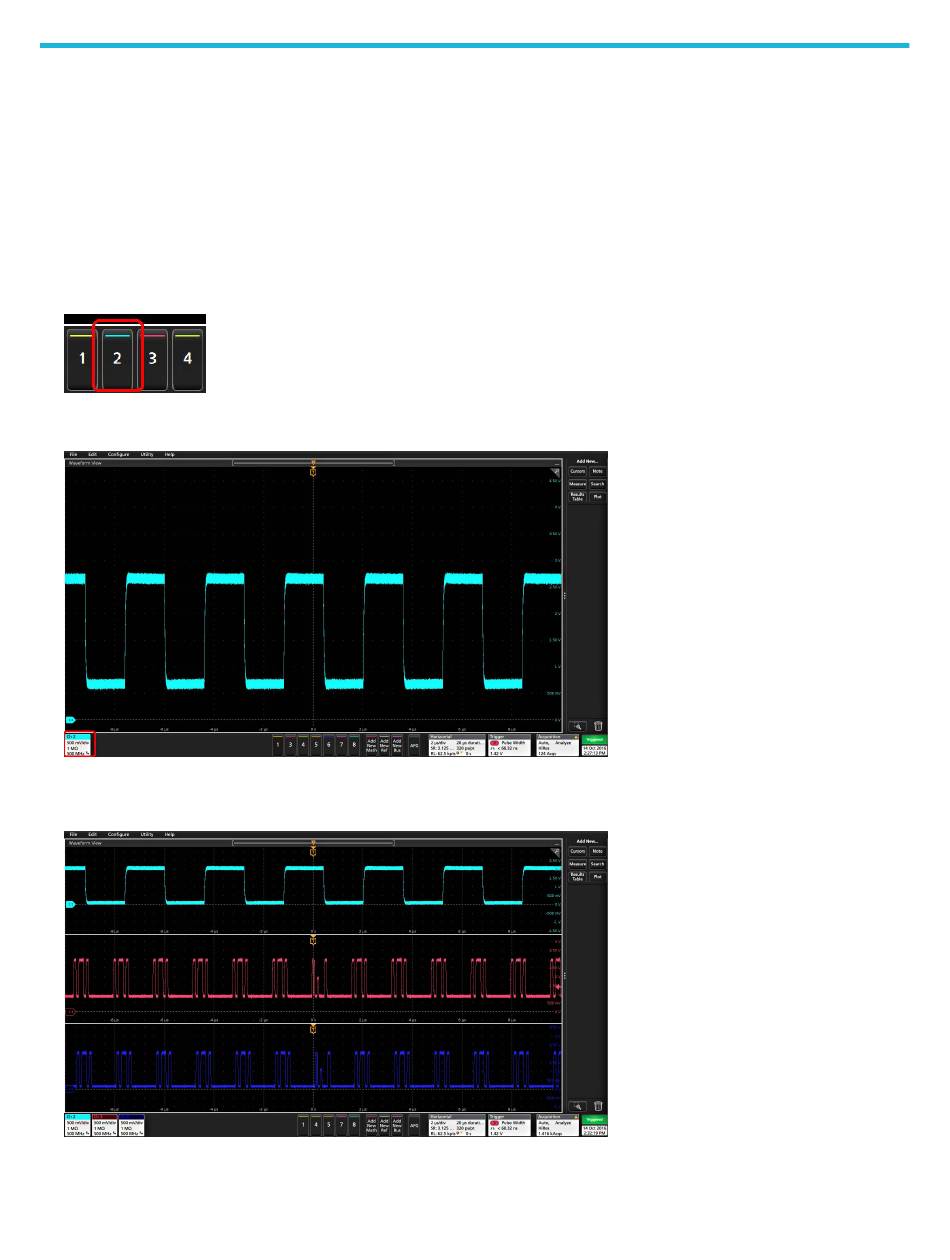

Een kanaal-golfvorm toevoegen aan de weergave

Gebruik deze procedure om een kanaalsignaal toe te voegen aan de Waveform View (Golfvorm-weergave).
1. Sluit een signaal/signalen aan op de kanaalingang(en).
2. Tik op een knop bij Inactive Channel (Inactief kanaal) (op de balk Settings (Instellingen)) van een verbonden kanaal.
Het geselecteerde kanaal wordt toegevoegd aan de Waveform View (Golfvorm-weergave) en een Channel-badge (Kanaal) wordt
toegevoegd aan de balk Settings (Instellingen).
3. Blijf tikken op de knoppen Inactive Channel (Inactief kanaal) om meer kanalen toe te voegen (digitaal of analoog). Kanalen worden
weergegeven met het laagst genummerde kanaal bovenaan tot het hoogst genummerde kanaal onderaan de weergave, ongeacht de
volgorde waarin deze werden toegevoegd (in gestapelde modus).
4. Dubbeltik op een kanaal-badge om het configuratiemenu van dat kanaal te openen om de instellingen te controleren of te wijzigen.
