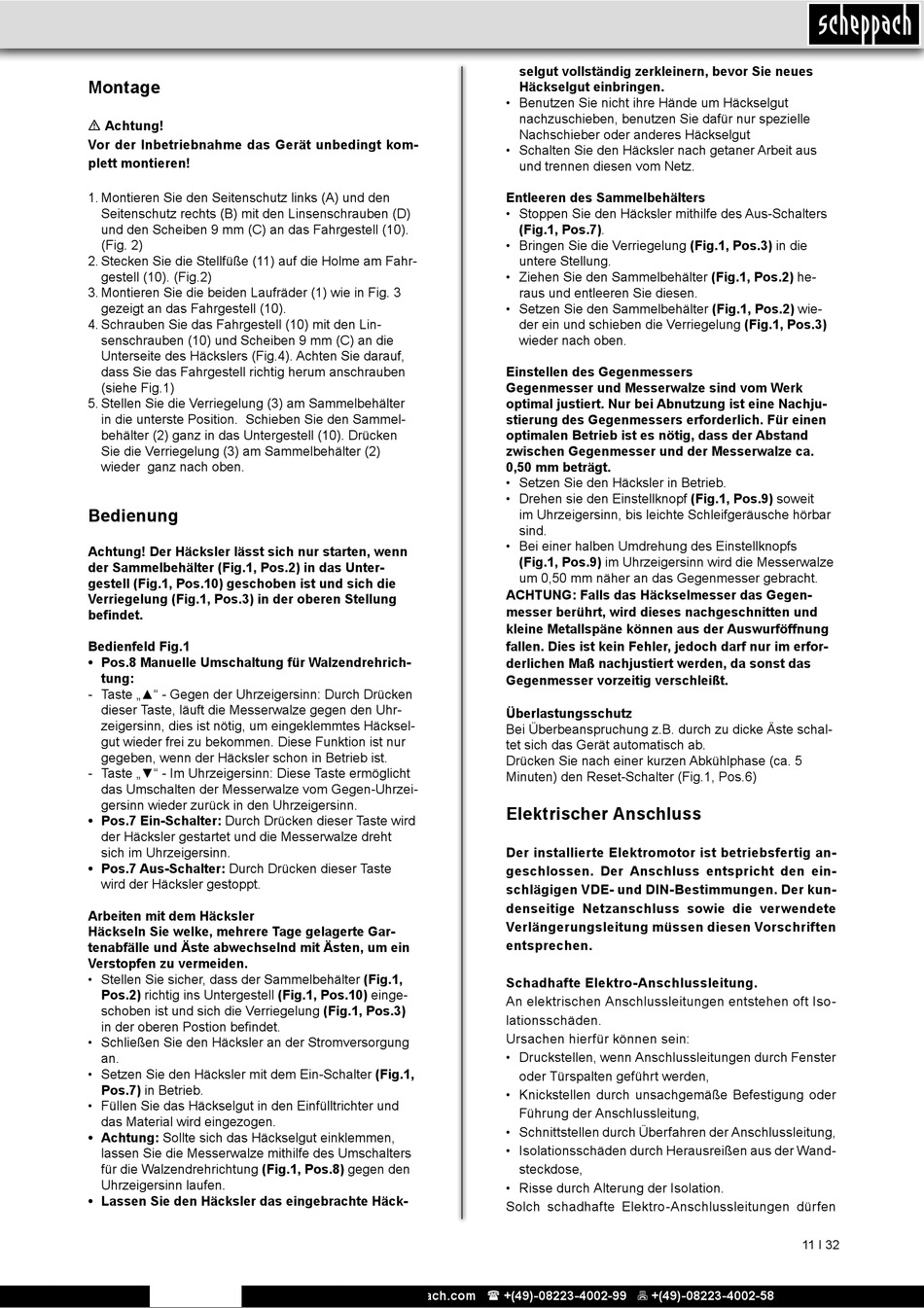

Montage; Bedienung; Elektrischer Anschluss - Scheppach GSE40S Originalbetriebsanleitung

Montage

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
1. Montieren Sie den Seitenschutz links (A) und den
Seitenschutz rechts (B) mit den Linsenschrauben (D)
und den Scheiben 9 mm (C) an das Fahrgestell (10).
(Fig. 2)
2. Stecken Sie die Stellfüße (11) auf die Holme am Fahr-
gestell (10). (Fig.2)
3. Montieren Sie die beiden Laufräder (1) wie in Fig. 3
gezeigt an das Fahrgestell (10).
4. Schrauben Sie das Fahrgestell (10) mit den Lin-
senschrauben (10) und Scheiben 9 mm (C) an die
Unterseite des Häckslers (Fig.4). Achten Sie darauf,
dass Sie das Fahrgestell richtig herum anschrauben
(siehe Fig.1)
5. Stellen Sie die Verriegelung (3) am Sammelbehälter
in die unterste Position. Schieben Sie den Sammel-
behälter (2) ganz in das Untergestell (10). Drücken
Sie die Verriegelung (3) am Sammelbehälter (2)
wieder ganz nach oben.

Bedienung

Achtung! Der Häcksler lässt sich nur starten, wenn
der Sammelbehälter (Fig.1, Pos.2) in das Unter-
gestell (Fig.1, Pos.10) geschoben ist und sich die
Verriegelung (Fig.1, Pos.3) in der oberen Stellung
befindet.
Bedienfeld Fig.1
• Pos.8 Manuelle Umschaltung für Walzendrehrich-
tung:
- Taste „▲" - Gegen der Uhrzeigersinn: Durch Drücken
dieser Taste, läuft die Messerwalze gegen den Uhr-
zeigersinn, dies ist nötig, um eingeklemmtes Häcksel-
gut wieder frei zu bekommen. Diese Funktion ist nur
gegeben, wenn der Häcksler schon in Betrieb ist.
- Taste „▼" - Im Uhrzeigersinn: Diese Taste ermöglicht
das Umschalten der Messerwalze vom Gegen-Uhrzei-
gersinn wieder zurück in den Uhrzeigersinn.
• Pos.7 Ein-Schalter: Durch Drücken dieser Taste wird
der Häcksler gestartet und die Messerwalze dreht
sich im Uhrzeigersinn.
• Pos.7 Aus-Schalter: Durch Drücken dieser Taste
wird der Häcksler gestoppt.
Arbeiten mit dem Häcksler
Häckseln Sie welke, mehrere Tage gelagerte Gar-
tenabfälle und Äste abwechselnd mit Ästen, um ein
Verstopfen zu vermeiden.
• Stellen Sie sicher, dass der Sammelbehälter (Fig.1,
Pos.2) richtig ins Untergestell (Fig.1, Pos.10) einge-
schoben ist und sich die Verriegelung (Fig.1, Pos.3)
in der oberen Postion befindet.
• Schließen Sie den Häcksler an der Stromversorgung
an.
• Setzen Sie den Häcksler mit dem Ein-Schalter (Fig.1,
Pos.7) in Betrieb.
• Füllen Sie das Häckselgut in den Einfülltrichter und
das Material wird eingezogen.
• Achtung: Sollte sich das Häckselgut einklemmen,
lassen Sie die Messerwalze mithilfe des Umschalters
für die Walzendrehrichtung (Fig.1, Pos.8) gegen den
Uhrzeigersinn laufen.
• Lassen Sie den Häcksler das eingebrachte Häck-
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
selgut vollständig zerkleinern, bevor Sie neues
Häckselgut einbringen.
• Benutzen Sie nicht ihre Hände um Häckselgut
nachzuschieben, benutzen Sie dafür nur spezielle
Nachschieber oder anderes Häckselgut
• Schalten Sie den Häcksler nach getaner Arbeit aus
und trennen diesen vom Netz.
Entleeren des Sammelbehälters
• Stoppen Sie den Häcksler mithilfe des Aus-Schalters
(Fig.1, Pos.7).
• Bringen Sie die Verriegelung (Fig.1, Pos.3) in die
untere Stellung.
• Ziehen Sie den Sammelbehälter (Fig.1, Pos.2) he-
raus und entleeren Sie diesen.
• Setzen Sie den Sammelbehälter (Fig.1, Pos.2) wie-
der ein und schieben die Verriegelung (Fig.1, Pos.3)
wieder nach oben.
Einstellen des Gegenmessers
Gegenmesser und Messerwalze sind vom Werk
optimal justiert. Nur bei Abnutzung ist eine Nachju-
stierung des Gegenmessers erforderlich. Für einen
optimalen Betrieb ist es nötig, dass der Abstand
zwischen Gegenmesser und der Messerwalze ca.
0,50 mm beträgt.
• Setzen Sie den Häcksler in Betrieb.
• Drehen sie den Einstellknopf (Fig.1, Pos.9) soweit
im Uhrzeigersinn, bis leichte Schleifgeräusche hörbar
sind.
• Bei einer halben Umdrehung des Einstellknopfs
(Fig.1, Pos.9) im Uhrzeigersinn wird die Messerwalze
um 0,50 mm näher an das Gegenmesser gebracht.
ACHTUNG: Falls das Häckselmesser das Gegen-
messer berührt, wird dieses nachgeschnitten und
kleine Metallspäne können aus der Auswurföffnung
fallen. Dies ist kein Fehler, jedoch darf nur im erfor-
derlichen Maß nachjustiert werden, da sonst das
Gegenmesser vorzeitig verschleißt.
Überlastungsschutz
Bei Überbeanspruchung z.B. durch zu dicke Äste schal-
tet sich das Gerät automatisch ab.
Drücken Sie nach einer kurzen Abkühlphase (ca. 5
Minuten) den Reset-Schalter (Fig.1, Pos.6)

Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an-
geschlossen. Der Anschluss entspricht den ein-
schlägigen VDE- und DIN-Bestimmungen. Der kun-
denseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften
entsprechen.
Schadhafte Elektro-Anschlussleitung.
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fenster
oder Türspalten geführt werden,
• Knickstellen durch unsachgemäße Befestigung oder
Führung der Anschlussleitung,
• Schnittstellen durch Überfahren der Anschlussleitung,
• Isolationsschäden durch Herausreißen aus der Wand-
steckdose,
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
