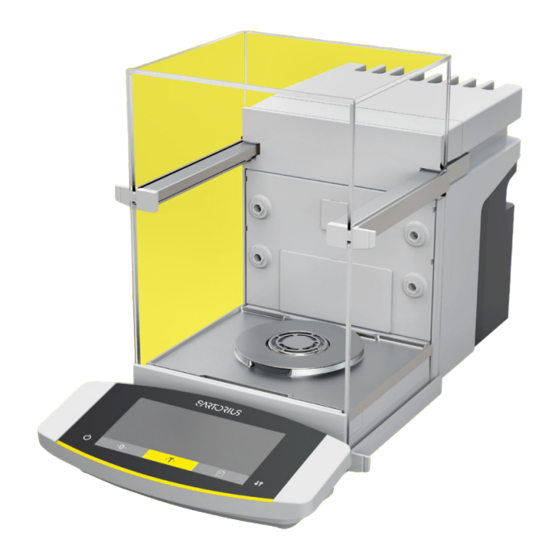

Sartorius Cubis MCE-Serie Betriebsanleitung
Hochlast-mikrowaage
Vorschau ausblenden
Andere Handbücher für Cubis MCE-Serie:
- Betriebsanleitung (87 Seiten) ,
- Betriebsanleitung (101 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Sartorius Cubis MCE-Serie
Inhaltszusammenfassung für Sartorius Cubis MCE-Serie
- Seite 1 Betriebsanleitung Original-Betriebsanleitung Cubis ® Modelle MCE Hochlast-Mikrowaage 1000112171...
- Seite 3 Inhalt Inhalt 1 Über diese Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Gültigkeit .
- Seite 4 Inhalt Parameterliste ..............30 4.8.1 Parameter im Menü„SETUP / WAAGE“...
- Seite 5 Inhalt 8 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 Anwärmzeit einhalten .
- Seite 6 17 Sartorius Service . . . . . . . . . . . . . . . . . . .
- Seite 7 Über diese Anleitung Über diese Anleitung Gültigkeit Diese Anleitung ist Teil des Geräts, sie muss vollständig gelesen und aufbe- wahrt werden. Die Anleitung gilt für das Gerät in den folgenden Ausführungen: Gerät Modell Cubis Hochlast-Mikrowaage MCE36S-3 | MCE36P-3 | ® MCE66S-3 | MCE66P-3 Mitgeltende Dokumente Ergänzend zu dieser Anleitung folgende Dokumentationen beachten:...
- Seite 8 Über diese Anleitung Darstellungsmittel 1.4.1 Warnhinweise in Handlungsbeschreibungen WARNUNG Kennzeichnet eine Gefährdung, die Tod oder schwere Verletzungen zur Folge haben kann, wenn sie nicht vermieden wird. VORSICHT Kennzeichnet eine Gefährdung, die eine mittelschwere oder leichte Verlet- zungen zur Folge haben kann, wenn sie nicht vermieden wird. ACHTUNG Kennzeichnet eine Gefährdung, die Sachschäden zur Folge haben kann, wenn sie nicht vermieden wird.
- Seite 9 Daten dieser Anleitung beschrieben sind. 2.1.1 Modifikationen am Gerät Wenn das Gerät modifiziert wird: Personen können gefährdet werden. Ge- rätespezifische Dokumente und Produktzulassungen können ihre Gültig- keit verlieren. Bei Rückfragen zu Modifikationen am Gerät Sartorius kontaktieren. Betriebsanleitung Cubis | Modelle MCE ®...
- Seite 10 Dokumente und Produktzulassungen können ihre Gültig- keit verlieren. Sartorius empfiehlt, Reparaturarbeiten auch nach Ablauf der Gewährleis- tung durch den Sartorius Service oder nach Rücksprache mit dem Sartorius Service durchführen zu lassen. Nur Wartungsarbeiten durchführen, die in dieser Anleitung beschrieben sind.
- Seite 11 B. durch Stromschläge. Nur das mitgelieferte Original-Netzgerät und Original-Netzanschlusska- bel verwenden. Wenn das Netzgerät oder Netzanschlusskabel ersetzt werden müssen: Den Sartorius Service kontaktieren. Das Netzgerät oder Netzanschluss- kabel nicht reparieren oder modifizieren. 2.5.2 Anschlussort für Netzgerät und Netzanschlusskabel Wenn der Anschlussort für das Netzgerät und Netzanschlusskabel unge- eignet ist: Personen können schwer verletzt werden, z.
- Seite 12 Keine Gegenstände auf die Bedienanzeige fallen lassen. Bei Beschädigungen an der Bedienanzeige oder am Windschutz das Gerät nicht benutzen. Den Sartorius Service kontaktieren. 2.10 Stolpergefahr durch Anschlusskabel Wenn die Anschlusskabel des Geräts, z. B. das Netzanschlusskabel, unacht- sam verlegt werden: Personen können über die Anschlusskabel stolpern und sich verletzen.
- Seite 13 Gerätebeschreibung Gerätebeschreibung Geräteübersicht Abb. 1: Cubis Hochlast-Mikrowaage, mit motorischem Windschutz und 50-mm-Waagschale (Beispiel) ® Pos . Name Beschreibung Wägeraum Windschutz Kühlkörper Wägemodul Ist im Gehäuse enthalten. Stellfuß Ist motorisch einstellbar. Befindet sich an der Geräteunterseite. Näherungssensor Dient zum berührungslosen Öffnen der Türen eines motorischen Wind- schutzes.
- Seite 14 Gerätebeschreibung Windschutz Der Windschutz kann je nach Geräteausführung motorisch oder manuell geöffnet werden. Beim Öffnen des Windschutzes gleiten die obere und die seitlichen Türen nach hinten. Die obere und die seitlichen Türen können gemeinsam oder unabhängig voneinander geöffnet werden. Abb. 2: Windschutz, motorisch, alle Türen geschlossen (Beispiel) Pos .
- Seite 15 Gerätebeschreibung Komponenten im Wägeraum Abb. 3: Komponenten im Wägeraum und 50-mm-Waagschale (Beispiel) Pos . Name Beschreibung Wägeraumrückwand Führung für Glaseinsatz Ist als Zubehör verfügbar. Ionisatordüse Die Ionisatorfunktion muss in der Bedienanzeige aktiviert werden. Wägeraumboden Kann herausgenommen werden, z. B. für Reinigungsarbeiten. Schalenaufnahme Nimmt die Waagschale auf.
- Seite 16 Gerätebeschreibung Anschlüsse 3.4.1 Geräterückseite Abb. 4: Anschlüsse an der Geräterückseite, Versiegelung für konformitätsbewertete Geräte abgenommen Pos . Name Beschreibung Befestigungsbuchse Für den Anschluss einer „Kensington“-Diebstahlsicherung. USB-C-Anschluss Für den Anschluss von Zubehör. USB-A-Anschluss Für den Anschluss von Zubehör. USB-B-Anschluss Für den Anschluss eines PC. Einschalt-Taster Bei Verwendung der angepassten Einschalt-Einstellungen: Schaltet das Gerät ein.
- Seite 17 Für Zubehör, z. B. motorischer Innenwindschutz oder Probenhalter. 3.4.3 Bedienanzeige Abb. 6: Anschlüsse an der Bedienanzeige, Abdeckung abgenommen Pos . Name Beschreibung Wägemodul-Anschluss Nimmt das Anschlusskabel für die Bedienanzeige auf. USB-C-Anschluss Verdeckt, keine Funktion, nur für Sartorius Service Betriebsanleitung Cubis | Modelle MCE ®...
- Seite 18 Gerätebeschreibung Schutzkappen und Abdeckungen an Anschlüssen Abb. 7: Schutzkappen und Abdeckungen an Wägeraumrückwand, Geräterückseite, Geräteunterseite und Bedienanzeige Pos . Name Beschreibung Abdeckung für Wägeraumrückwand Ist in Wägeraumrückwand eingesetzt. Versiegelung für konformitätsbewertete Geräte Ist am Gerät verschraubt und mit einem Aufkleber gekennzeichnet.
- Seite 19 Gerätebeschreibung Konformitätsbewertete Geräte Einige Einstellungen der konformitätsbewerteten Modelle sind vor Ände- rungen durch den Bediener geschützt, z. B. „Extern Justieren“. Diese Maß- nahme dient dazu, die Eignung der Geräte für den Einsatz im eichpflichti- gen Verkehr sicherzustellen. Zubehör Für das Gerät ist Zubehör verfügbar. Dadurch kann das Gerät an die spezifi- schen Gegebenheiten bei Wägevorgängen angepasst werden, z.
- Seite 20 Bedienkonzept Bedienkonzept Bedienanzeige im Wägebetrieb Abb. 8: Bedienanzeige im Wägebetrieb (Beispiel) Pos . Name Beschreibung Symbole für die eingestellte Anwendung Gewichtswertanzeige In der gewählten Basiseinheit. Metrologische Daten Wägeeinheiten Zeigt die gewählte Basiseinheit, z. B. Gramm, [g]. Optisches Touch-Feedback Optischer Hinweis auf aktive Schaltfläche oder Taste. Bedien- und Anzeigebereich Betriebsanleitung Cubis | Modelle MCE...
- Seite 21 Bedienkonzept Bedienanzeige im Menü Abb. 9: Bedienanzeige im Menü (Beispiel) Pos . Name Beschreibung Position in der 1. Menü-Ebene Zeigt die Position des angezeigten Menüs oder Einstellwerts in bis zu 4 Menü- Ebenen an. Position in der 2. Menü-Ebene Position in der 3. Menü-Ebene Position in der 4.
- Seite 22 Bedienkonzept Symbol Name Beschreibung Schaltfläche [Ionisator] — Startet einen Ionisiervorgang. — Bei blinkender Schaltfläche: Der Ionisiervorgang wird ausgeführt. Schaltfläche [Nivellieren] Startet einen Nivelliervorgang. Schaltfläche [GLP] — Beendet das GLP-Protokoll und startet den Druck des GLP-Fußes. — Wenn die Anwendung „Netto-Total“, „Summieren“ oder „Statistik“ aktiv ist: Druckt und löscht die gespeicherten Werte und beendet die Anwendung.
- Seite 23 Bedienkonzept Anzeigen in der Bedienanzeige Symbol Name Beschreibung Anzeige [Nivellieren] — Zeigt an, dass das Gerät nivelliert ist. — Wenn der mittlere Kreis blinkt: Zeigt an, dass das Gerät nicht nivelliert ist. Anzeige [Nivellieren] Blinkt, während das Gerät nivelliert. Anzeige [Zählen] Zeigt an, dass die Anwendung „Zählen“...
- Seite 24 Bedienkonzept Symbol Name Beschreibung Anzeige [Einheitensymbol] Zeigt die eingestellte Gewichtseinheit an, z. B. [g] für „Gramm“. Anzeige [Stückzahl] Zeigt an, dass es sich bei der Anzeige um eine Stückzahl handelt. Anzeige — Zeigt an, dass es sich bei der Anzeige nicht um einen Wägewert [Kein gültiger Wägewert] handelt, sondern um das berechnete Ergebnis einer Anwendung, z.
- Seite 25 Bedienkonzept In Menüs navigieren Vorgehen Um das Einstellungsmenü aufzurufen: Auf die Schaltfläche [Menü] tippen. Um durch alle Menüs derselben Ebene zu scrollen: Auf die Schaltfläche [Auf] oder [Ab] tippen. Um auf die angezeigte Menü-Ebene zu wechseln: Auf die Schaltfläche [Bestätigen] tippen. Um durch die Einstellwerte zu scrollen: Auf die Schaltfläche [Auf] oder [Ab] tippen.
- Seite 26 Bedienkonzept Wenn in der Referenzwertanzeige (1) einer ausgewählten Anwendung ein ganzzahliger Referenzwert gewählt werden muss, z. B. bei den Anwendungen „Prozentwägen“ oder „Tierwägen“: Auf die Schaltfläche [Auf] oder [Ab] tippen. Dadurch wird der Referenzwert um 1 erhöht oder vermindert. Die Schaltfläche [Auf] oder [Ab] gedrückt halten. Dadurch wird der Refe renzwert um 10 erhöht oder vermindert.
- Seite 27 Bedienkonzept Menüstruktur 4.7.1 Menüstruktur im Hauptmenü In Menüs navigieren (siehe Kapitel 4.6, Seite 25). Ebene 1 Ebene 2 Beschreibung SETUP WAAGE Die Funktionen des Geräts einstellen. ALGM.DNST. Das Menü auf Werkseinstellungen zurücksetzen. „Allgemeine Dienste“ GERAET USB.RS232 Die Parameter für die COM-Schnittstelle festlegen oder „USB-C (Host/Master)“...
- Seite 28 Bedienkonzept Ebene 1 Ebene 2 Beschreibung ANWEND. WIEGEN — Den Wägewert eines Wägeguts ermitteln. „Anwen- (Werkseinstellung) — Die Funktionen für alle Anwendungen aktivieren. dungen“ ZAEHLEN Die Anzahl von Teilen ermitteln, die ein annähernd glei- ches Stückgewicht haben. PROZENT Den prozentualen Anteil eines „Prozentwägen“...
- Seite 29 Bedienkonzept Ebene 1 Ebene 2 Beschreibung INFO VER. NR. Die Software-Versionsnummer anzeigen. „Geräte- „Versionsnummer“ information“ SER. NR. Die Seriennummer des Geräts anzeigen. „Seriennummer“ MODELL Die Modellbezeichnung des Geräts anzeigen. APC VERS. Die Software-Version des APC-Prozessors anzeigen. BAC VERS. Die Software-Version des BAC-Prozessors anzeigen. WPC VERS.
- Seite 30 Bedienkonzept Parameterliste 4.8.1 Parameter im Menü„SETUP / WAAGE“ Parameter Einstellwerte Erläuterung UMGEB. RUHIG* Setzt die Umgebungsbedingungen auf „ruhig“. Empfohlen für folgende Arbeitsumgebung: — Stabiler Tisch — Geringe Bewegung im Raum — Geringer Luftzug UNRUHIG Setzt die Umgebungsbedingungen auf „unruhig“: Aktiviert verzögertes Folgen der Wägewerte mit reduzierter Ausgaberate.
- Seite 31 Bedienkonzept Parameter Einstellwerte Erläuterung ST.VERZ. KURZ* Setzt die Stillstands-Verzögerung auf „kurz“: Das Stillstands-Symbol erscheint erst nach einer kurzen Verzögerung um trotz Schwankungen ein gesichertes Ergebnis zu liefern. MITTEL Setzt die Stillstands-Verzögerung auf „mittel“: Das Stillstands-Symbol erscheint erst nach einer erhöhten Verzögerung, um bei erhöhten Schwankungen ein gesichertes Ergebnis zu liefern.
- Seite 32 Bedienkonzept Parameter Einstellwerte Erläuterung CAL.ABL. JUST.* Kalibrieren und Justieren ist ein Vorgang. CAL./JUST. Justieren muss nach dem Kalibrieren manuell mit der Schaltfläche [Justieren] gestartet oder abgebrochen werden. EIN Z/T EIN* Aktiviert die Einschalttarierung | Nullstellen. Nach dem Einschalten wird das Gerät tariert oder null gestellt.
- Seite 33 Bedienkonzept 4.8.3 Parameter im Menü „GERAET / USB.RS232“ Parameter Einstellwerte Erläuterungen DAT.PROT. SBI.WG. Ermöglicht eine schnellere SBI-Kommunikation, nur für Software-Befehle an das Wägemodul. XBPI Erweiterter Befehlsumfang zur Steuerung zahlreicher Wägefunktionen mit binärem Protokoll für eine direkte Kommunikation mit dem Wägemodul. SBI* Ermöglicht die SBI-Kommunikation.
- Seite 34 Bedienkonzept 4.8.4 Parameter im Menü „GERAET / PC-USB“ Parameter Einstellwerte Erläuterungen DAT.PROT. SBI.WG. Ermöglicht eine schnellere SBI-Kommunikation, nur für Software-Befeh- le an das Wägemodul. XBPI Erweiterter Befehlsumfang zur Steuerung zahlreicher Wägefunktionen mit binärem Protokoll für eine direkte Kommunikation mit dem Wäge- modul.
- Seite 35 Bedienkonzept 4.8.6 Parameter im Menü „GERAET / WINDSCH.“ Parameter Einstellwerte Erläuterung KONTROLL. Deaktiviert die Taste [Wechsel] für den motorischen Windschutz. EIN* Aktiviert die Taste [Wechsel] für den motorischen Windschutz. IONISAT. AUS* Deaktiviert den Ionisator bei der Bedienung des Windschutzes. Windschutz schließen aktiviert den Ionisator. INT.JUST.
- Seite 36 Bedienkonzept 4.8.8 Parameter im Menü „GERAET / NIVELL.“ Parameter Einstellwerte Erläuterung LIBELLE Das Gerät zeigt keine Meldungen über den Zustand der Libelle an. HINWEIS* Die Anzeige [NIVELLIEREN] blinkt, wenn das Gerät nivelliert werden muss. FEHLERM. Die Meldung [LEVEL.ERR.] erscheint in der Bedienanzeige, wenn das Gerät nicht nivelliert ist.
- Seite 37 Bedienkonzept 4.8.10 Parameter im Menü „GERAET / EXTRAS“ Parameter Einstellwerte Erläuterung MENUE AENDERB* Aktiviert den Schreibzugriff: Die Menü-Parameter können geändert werden. LESBAR Aktiviert den Lesezugriff: Die Menü-Parameter können nicht geändert werden. HUPE Schaltet den Signalton aus. LEISE Stellt die Lautstärke des Signaltons auf „leise“. MITTEL* Stellt die Lautstärke des Signaltons auf „mittel“.
- Seite 38 Bedienkonzept 4.8.11 Parameter im Menü „DAT.AUSG. / KOMM.SBI“ Parameter Einstellwerte Erläuterungen KOM. AUSG. ENZL.OHNE* Startet die Datenausgabe nach Tastendruck oder Software-Befehl als Einzelwert ohne Stillstand. ENZL.NACH Startet die Datenausgabe nach Tastendruck oder Software-Befehl als Einzelwert nach Stillstand. AUTO.OHN Aktiviert die automatische Datenausgabe ohne Stillstand. AUTO.MIT Aktiviert die automatische Datenausgabe nach Stillstand.
- Seite 39 Bedienkonzept Parameter Einstellwerte Erläuterung INIT.DAT. Deaktiviert Ausgabe der Anwendungsparameter. ALLE* Druckbefehl druckt alle Parameter. HAUPTP. Druckbefehl druckt nur die Hauptpara meter. AUS* Deaktiviert den GLP-Druck. CAL./JUST. Aktiviert den GLP-Druck bei allen Kalibrier- und Justiervorgängen. IMMER Der GLP-Druck ist immer eingeschaltet. Alle Ausdrucke werden mit einem GLP-Kopf und einem GLP-Fuß...
- Seite 40 Bedienkonzept 4.8.14 Parameter im Menü „ANWEND. / WIEGEN“ Parameter Einstellwerte Erläuterung EINHEIT Deaktiviert die Funktion „Einheitenwechsel“. EIN* Aktiviert die Funktion „Einheitenwechsel“. * Werkseinstellung 4.8.15 Parameter im Menü „ANWEND. / ZAEHLEN“ Parameter Einstellwerte Erläuterung AUFLOES. ANZ.GEN* Setzt die Auflösung auf „anzeigegenau“. Die Anwendung „Zählen“ wird mit dem angezeigten Wert gestartet.
- Seite 41 Bedienkonzept 4.8.18 Parameter im Menü „ANWEND. / SUMME“ Parameter Einstellwerte Erläuterung KO.DRUCK Deaktiviert den Komponentendruck. EIN* Aktiviert den Komponentendruck. * Werkseinstellung 4.8.19 Parameter im Menü „ANWEND. / TIERWG.“ Parameter Einstellwerte Erläuterung TIERBEW. WENIG Stellt die Intensität der „Tierbewegung“ auf „wenig“. Empfohlen bei geringen Bewegungen des Wägeguts, die z.
- Seite 42 Bedienkonzept 4.8.21 Parameter im Menü „ANWEND. / DICHTE“ Parameter Einstellwerte Erläuterung N.KOMMA OHNE Das Ergebnis der Anwendung „Dichtebestimmung“ wird ohne Nachkomma- stellen angezeigt. 1 NKS.* Das Ergebnis der Anwendung „Dichtebestimmung“ wird mit 1 Nachkomma- stelle angezeigt. 2 NKS Das Ergebnis der Anwendung „Dichtebestimmung“ wird mit 2 Nachkomma- stellen angezeigt.
- Seite 43 Bedienkonzept Parameter Einstellwerte Erläuterung PASS.SERV. Maximal Aktiviert den Service-Mode. 8 Zeichen 09-0, A-Z, - , leer CAL.GEW. Ändert das Prüfgewicht für den Justier- oder Kalibriervorgang mit dem benutzer definierten Gewichtswert. INTERV. 0 - 9999 Ändert das Intervall für die automatische Datenausgabe der Parameter Sekunden „DAT.AUSG.
- Seite 44 Installation Installation Lieferumfang Artikel Menge Gerät Wägeraumboden Hochlast-Mikrowaage: 50-mm-Waagschale, geschlitzt Schirmblech für 50-mm-Waagschale Netzgerät Länderspezifisches Netzanschlusskabel mit Prüfsiegel USB-Anschlusskabel Bedienanzeige für Cubis ® Anschlusskabel für Bedienanzeige, bei Lieferung montiert Windschutz Frontscheibe Obere Tür Linke Tür Rechte Tür Heckscheibe, bei Lieferung montiert Arbeitsschutzhaube für die Bedieneinheit Betriebsanleitung Spezifische Zertifikate für das Gerät...
- Seite 45 Das Gerät links und rechts in den Geräterillen (1) greifen und das Gerät aus der unteren Lage der Schaumstoffverpackung heben. Das Gerät auf eine stabile, vollflächige Unterlage stellen. Sartorius empfiehlt, die Originalverpackung für eine sachgerechte Rück- sendung des Geräts aufzubewahren, z. B. für Reparaturen. Bedienanzeige befestigen oder abnehmen Vorgehen Um die Bedienanzeige am Gerät zu befestigen: Die Bedienanzeige auf...
- Seite 46 Installation Gerät auf die Seite legen und aufstellen Für manche Installationsarbeiten muss das Gerät auf die Seite gelegt wer- den, z. B. für das Einlegen von Anschlusskabeln. Material: 1 weiche Unterlage, zum Ablegen des Geräts Voraussetzung — In der Schalenaufnahme sind keine Komponenten eingesetzt. —...
- Seite 47 Installation Waagschale und zugehörige Komponenten einsetzen Vorgehen Den Wägeraumboden (3) in das Gerät einlegen. Wenn eine Waagschale mit Schirmblech vorliegt: Das Schirmblech (2) auf die Schalenaufnahme des Wägeraumbodens auflegen. Die Waagschale (1) in die Schalenaufnahme einsetzen. Wenn die Waagschale gedreht werden soll, z. B. bei Probehaltern: Die Waagschale anheben und nach links oder rechts drehen.
- Seite 48 Installation Den Scheibenhalter der Frontscheibe in die Aussparungen in der Gerätevorderseite einsetzen. Bedieneinheit aufstellen Die Bedieneinheit kann vor oder neben dem Gerät aufgestellt werden. Vorgehen Die Bedienanzeige vom Gerät abnehmen. Die Bedieneinheit an der gewünschten Position aufstellen (Maße für die Positionierung der Bedieneinheit siehe Kapitel „15.1 Maße und Gewichte“, Seite 77).
- Seite 49 Vorgehen Prüfen, ob der länderspezifische Netzstecker mit den Netzanschlüssen am Aufstellort übereinstimmt. Bei Bedarf: Den Sartorius Service kontaktieren. Prüfen, ob die Spannungsangaben auf dem Typenschild mit der Span- nungsversorgung am Aufstellort übereinstimmen. Wenn die Eingangsspannung zu hoch oder zu gering ist: Das Gerät nicht an die Spannungsversorgung anschließen.
- Seite 50 Inbetriebnahme Das Gerät an die Spannungsversorgung am Aufstellort anschließen. Dazu den Netzstecker des Netzanschlusskabels in die Netzsteckdose anschließen. Das Gerät wird eingeschaltet und führt initiale Funktionen für den Gerä- testart aus. Zubehör anschließen An das Gerät kann Zubehör angeschlossen werden. Für manche Zubehör- teile müssen die Abdeckungen in der Wägeraumwand abgenommen wer- den, z.
- Seite 51 Systemeinstellungen Systemeinstellungen Gerät einschalten oder ausschalten Die Funktion der Taste [Ein | Aus] kann eingestellt werden und sich anders verhalten. Im Folgenden ist das Einschalten und Ausschalten bei Werksein- stellung beschrieben. Vorgehen Um das Gerät einzuschalten: Die Taste [Ein | Aus] drücken. Um das Gerät auszuschalten: Die Taste [Ein | Aus] gedrückt halten.
- Seite 52 Lizenzschlüssel eintragen Für die Lizenzierung von Gerätefunktionen muss die entsprechende Appli- kation auf dem Gerät gespeichert sein. Die Applikation kann bei Gerätelie- ferung vorliegen oder sie kann nachträglich durch den Sartorius Service auf dem Gerät gespeichert werden. Voraussetzungen Die Applikation ist auf dem Gerät gespeichert und der Lizenzschlüssel ist bekannt.
- Seite 53 Systemeinstellungen Motorisches Öffnen und Schließen des Windschutzes konfigurieren Durch Betätigen der Taste [Wechsel] an der Bedienanzeige des Geräts kön- nen die Türen des Windschutzes motorisch geöffnet oder geschlossen wer- den. Der Windschutz besitzt eine Lernfunktion, dadurch können folgende Öffnungsparameter gespeichert werden: —...
- Seite 54 Bedienung Bedienung Anwärmzeit einhalten Nach Herstellen der Spannungsversorgung muss die Anwärmzeit eingehal- ten werden. Dadurch erreicht das Gerät die notwendige Betriebstempera- tur und liefert genaue Werte bei den Wägevorgängen. Wenn ein konformitätsbewertetes Gerät vorliegt: Während der Anwärmzeit wird der Wägewert als nicht gültig gekennzeichnet. Vorgehen Sicherstellen, dass die Anwärmzeit eingehalten wurde (siehe Kapi- tel „15.6 Wartezeiten“, Seite 80).
- Seite 55 Bedienung 8.3.2 Durch Näherungssensoren öffnen oder schließen Der Näherungssensor arbeitet im „Überkreuz-Modus“: — Linker Näherungssensor: Öffnet und schließt die rechte und die obere Tür — Rechter Näherungssensor: Öffnet und schließt die linke und die obere Tür Die Empfindlichkeit der Näherungssensoren kann eingestellt werden (siehe Kapitel „4.8.6 Parameter im Menü...
- Seite 56 Bedienung Kalibrieren, Justieren oder Linearisieren Funktion Beschreibung Kalibrieren Das Gerät prüft, um wie viel der angezeigte Wert vom vorgegebenen Sollwert abweicht. Justieren Das Gerät korrigiert die Abweichung vom Sollwert. Linearisieren Das Gerät korrigiert die Abweichung von der idealen Wägekennlinie und vom Sollwert.
- Seite 57 Bedienung 8.5.1 Justieren mit isoCAL-Funktion Das Gerät kann mithilfe der isoCAL-Funktion automatisch intern kalibriert und justiert werden. Voraussetzungen — Die isoCAL-Funktion ist eingestellt (Einstellwerte für den Parameter „ISOCAL“ siehe Kapitel „4.8.1 Parameter im Menü„SETUP / WAAGE““, Seite 30). — Die Bedingungen für das Auslösen und Ausführen der isoCAL-Funktion sind erfüllt (siehe Kapitel „15.9 Bedingungen für isoCAL-Funktion“, Seite 81).
- Seite 58 Bedienung Die Kalibrier- und Justierfunktion wird ausgeführt: — Wenn das automatische Nivellieren eingestellt ist: Das Gerät nivel- liert automatisch. — Die Anzeige [CAL.RUN.] erscheint und die Schaltfläche [Justieren] blinkt. — Das interne Justiergewicht wird aufgelegt. — Das Gerät wird automatisch justiert und vom internen Justiergewicht entlastet.
- Seite 59 Bedienung 8.5.3 Gerät extern kalibrieren (nicht bei konformitätsbewer- teten Modellen) Verwendeten Gewichtswert für das externe Kalibrieren und Justieren aus- wählen Es kann ein voreingestellter Gewichtswert oder ein benutzerdefinierter Ge- wichtswert verwendet werden. Vorgehen Wenn der voreingestellte Gewichtswert verwendet werden soll: Im Menü...
- Seite 60 Bedienung Die Kalibrier- und Justierfunktion wird ausgeführt: — Wenn das aufgelegte Justiergewicht innerhalb der vorgegebenen Grenzen liegt: Das Gerät wird nach dem Kalibrieren automatisch jus- tiert. — Wenn das aufgelegte Gewicht zu groß ist: Das Vorzeichen „+“ wird angezeigt. — Wenn das aufgelegte Gewicht zu klein ist: Das Vorzeichen „-“ wird angezeigt.
- Seite 61 Bedienung Wägung durchführen Beim Wägen von Chemikalien müssen geeignete Behälter für das Wägegut verwendet werden. Dadurch können Beschädigungen des Geräts oder der Zubehörteile vermieden werden. Voraussetzungen Das Gerät ist nivelliert und justiert. Vorgehen Die Taste [Null stellen] drücken. Wenn eine Unterflurwägung durchgeführt wird: Das Wägegut an den Unterflurwägehaken hängen, z.
- Seite 62 Bedienung 8.7.2 Ergebnisse der Wägung mit ID-Kennzeichnung drucken Dem Gerät und jedem Lot kann eine ID-Nummer zugewiesen werden. Die ID-Nummern werden beim GLP-konformen Druck im GLP-Kopf ausgegeben. Voraussetzungen — Im Menü „DAT.AUSG. / INPUT / IDENT.NR.“ ist eine ID-Nummer für das Gerät eingegeben.
- Seite 63 Bedienung Anwendungen durchführen (Beispiele) 8.9.1 Funktion „Einheitenwechsel“ durchführen Die Funktion „Einheitenwechsel“ ermöglicht das Umschalten zwischen der Anzeige der Basiseinheit und bis zu 4 weiteren Einheiten. Die Einheiten können während des Wägeprozesses eingestellt und die Nachkommstellen angepasst werden. Nach jedem Gerätestart wird automatisch die Basiseinheit angezeigt. Vorgehen Um die Funktion „Einheitenwechsel“...
- Seite 64 Bedienung 8.9.2 Anwendung „Statistik“ durchführen Die Anwendung „Statistik“ speichert bis zu 99 Wägewerte und wertet sie statistisch aus. Folgende Werte werden von der Anwendung Statistik gespeichert und ausgegeben: — Anzahl der Komponenten — Mittelwert — Standardabweichung — Variationskoeffizient Summe aller Werte —...
- Seite 65 Reinigung und Wartung Reinigung und Wartung Gerät für die Reinigung vorbereiten Vorgehen Wenn Zubehör an das Gerät angeschlossen ist: Das Zubehör vom Gerät trennen (siehe Anleitung des Zubehörs). Wenn die obere oder untere Abdeckung für Wägeraumrückwand abge- nommen ist: Die Abdeckung für Wägeraumrückwand in die Wägeraum- rückwand einsetzen (siehe Kapitel 6.5, Seite 50).
- Seite 66 — Wägeraumboden (3) Gerät reinigen Sartorius empfiehlt das Gerät regelmäßig zu reinigen, z. B. wöchentlich. Es dürfen sich keine Ablagerungen auf der Waagschale absetzen. Für die Reinigung des Geräts können die mitgelieferten Reinigungsutensili- en oder ein angefeuchtetes Reinigungstuch verwendet werden.
- Seite 67 Wartungsplan Intervall Bauteil Tätigkeit Kapitel, Seite 12 bis 24 Monate, von Betriebsbedin- Gerät Den Sartorius Service kontaktieren. gungen abhängig Wiederinbetriebnahme Vorgehen Die abgenommenen Komponenten wieder am Gerät montieren (siehe Kapitel 5, Seite 44): — Windschutz — Waagschale und zugehörige Komponenten —...
- Seite 68 (Software-Paket). Voraussetzungen — Der Gerät ist an die Spannungsversorgung angeschlossen. — Das USB-Massenspeichergerät ist mit Dateisystem „FAT32“ formatiert. Vorgehen Das Software-Paket von der Sartorius-Internetseite auf das USB-Mas- MCE Firmware“ senspeichergerät herunterladen. Dazu die Datei „Cubis ® herunterladen. Wenn es sich um eine Zip-Datei handelt: Das Software-Paket auf dem USB-Massenspeichergerät entpacken.
- Seite 69 Das Gerät dem Gerät. erkennt eine veraltete Update-Version. GESPERRT Ein Software-Update Die Durchführung von Den Sartorius Service kontak- soll auf ein konformi- Software-Updates ist bei tieren. Wenn das Software-Up- tätsbewertetes Gerät konformitätsbewerteten date über eine entsprechende installiert werden.
- Seite 70 Wägemoduls ist zu schalten. ein vorher vergessenes Ge- gering. wicht entfernt. ERR 54 Die Aussteuerung Es liegt ein Fehler des Wä- Den Sartorius Service kon- des Wägewandlers gesystems oder ein Fehler taktieren. im Innenraum des in der Geräte elektronik vor. Wägemoduls ist zu gering.
- Seite 71 Wenn das Problem weiterhin besteht: Den Sarotrius Service kontaktieren. Der Ionisator ist funkti- Der Ionisator muss durch Den Sarotrius Service onsfähig, funktioniert den Sartorius Service gerei- kontaktieren. aber nicht einwandfrei. nigt oder gewartet werden. Betriebsanleitung Cubis | Modelle MCE ®...
- Seite 72 Störungen 10.3 Störungen an der Bedienanzeige oder bei Wägevorgängen Störung Ursache Behebung Kapitel, Seite Die Bedienanzeige ist Das Netzgerät ist nicht mit dem Gerät Das Netzanschlusskabel an den 6.2, 49 schwarz. verbunden. Anschluss „Spannungsversor- gung“ anschließen. Das Gerät ist spannungslos. Das Netzanschlusskabel an die 6.3, 49 Spannungsversorgung anschlie-...
- Seite 73 Außerbetriebnahme Außerbetriebnahme 11.1 Gerät außer Betrieb nehmen Vorgehen Das Gerät von der Spannungsversorgung trennen. Das Gerät von allen Anschlüssen am Aufstellort trennen. Wenn Zubehör an das Gerät angeschlossen ist: Das Zubehör vom Gerät trennen (siehe Anleitung des Zubehörs). Wenn die obere oder untere Abdeckung für Wägeraumrückwand abge- nommen ist: Die Abdeckung für Wägeraumrückwand in die Wägeraum- rückwand einsetzen (siehe Kapitel 6.5, Seite 50).
- Seite 74 Transport 12 Transport 12.1 Gerät transportieren Voraussetzungen — Das Gerät ist außer Betrieb genommen. — Die Bedienanzeige ist am Gerät befestigt. Vorgehen VORSICHT Verletzungsgefahr beim Heben oder Transportieren! Das Gerät von allen Anschlüssen am Aufstellort trennen. Das Gerät mit beiden Händen transportieren und aufstellen. Dazu mit beiden Händen im hinteren Teil des Geräts seitlich unter das Gerät greifen.
- Seite 75 Geräte müssen sauber und in Originalverpackung verpackt sein. Transportschäden sowie Maßnahmen zur nachträglichen Reinigung und Desinfektion des Geräts oder der Teile durch Sartorius gehen zu Lasten des Absenders. Mit gefährlichen Stoffen kontaminierte Geräte, z. B. gesundheitsgefährden- de biologische oder chemische Stoffe, werden nicht zur Reparatur und Ent- sorgung zurückgenommen.
- Seite 76 Entsorgung 14 Entsorgung 14.1 Gerät und Teile entsorgen Das Gerät und das Zubehör zum Gerät müssen fachgerecht durch Entsor- gungseinrichtungen entsorgt werden. Im Inneren des Geräts ist eine Lithium-Batterie, Typ CR2032, verbaut. Bat- terien müssen fachgerecht durch Entsorgungseinrichtungen entsorgt werden. Vorgehen Das Gerät gemäß...
- Seite 77 Technische Daten 15 Technische Daten 15.1 Maße und Gewichte 15.1.1 Hochlast-Mikrowaage Einheit Wert Maße Maße (L x B x H) 486 x 240 x 301 Maße (L x B x H), bei abgenommener Bedienanzeige 376,5 x 240 x 301 Waagschalengröße (Durchmesser) Bei abgenommener Bedienanzeige: Abstand zwischen Gerät und Bedienanzeige, maximal Breite der Türöffnung, bei vollständig geöffneter seitlicher Tür...
- Seite 78 Technische Daten 15.3 Umgebungsbedingungen Einheit Wert Aufstellort Übliche Laborräume Aufstellort nach IEC 60259-1, maximale Höhe über Meereshöhe 3000 Verwendung nur in Innenräumen Luftdruck, maximal mbar 600 – 1200 Temperatur Im Betrieb °C +5 – +40 Im Betrieb, mit IsoCAL-Funktion* °C +10 –...
- Seite 79 Technische Daten 15.5 Elektrische Daten 15.5.1 Spannungsversorgung Einheit Wert Spannungsversorgung nur durch Sartorius-Netzgerät zulässig Sartorius-Netzgerät, Typ 1000099844 Spannungsversorgung am Aufstellort (Primär) Wechselspannung 100 – 240 ± 10 % Frequenz 50 – 60 Stromaufnahme maximal Überspannungskategorie nach IEC 60664-1 Verschmutzungsgrad nach IEC 60664-1 Spannungsversorgung Gerät (Sekundär)
- Seite 80 Technische Daten 15.5.4 Schnittstellen USB-A-Anschluss Kommunikation: USB Host (Master) USB-B-Anschluss Kommunikation: USB Device (Slave) Schnittstellenart: Virtuelle serielle Schnittstelle (virtueller COM-Port, VCP) und „PC-Direct“ Kommunikation USB-C-Anschluss Kommunikation: Downstream facing port (DFP), USB-Host (Master) Kommunikation: RS232-Verbindung mit Zubehör YCC-USB-C-D09M 15.6 Wartezeiten Einheit Wert Akklimatisieren: Zeitraum zwischen Auspacken und Anschluss an die Spannungsversorgung...
- Seite 81 Technische Daten 15.9 Bedingungen für isoCAL-Funktion Einheit Wert Mögliche Bedingungen für das Auslösen der isoCAL-Funktion Bei Temperaturänderung Nach Zeitintervall Nach einer erfolgreichen Nivellierung Nur konformitätsbewertete Geräte: Nach Unterbrechung der Spannungsversorgung Erforderliche Bedingungen für das Ausführen isoCAL-Funktion Bedienanzeige ist im Wägebetrieb (nicht im Menü) Ziffern- oder Buchstabeneingaben sind nicht aktiv Zeitraum ohne Eingabe am Gerät, mindestens Zeitraum mit unveränderter Belastung der Waagschale, mindestens...
- Seite 82 Technische Daten 15.13 Werkstoffe Gehäuse Edelstahl 1.4401 | 1.4404, Aluminium Kunststoff PBT | PA Floatglas Optiwhite Bedieneinheit: Kunststoff PBT | PP Floatglas Edelstahl 1.4301 Waagschale: Titan Betriebsanleitung Cubis | Modelle MCE ®...
- Seite 83 Technische Daten 15.14 Reinigungsmittel und Reinigungsverfahren 15.14.1 Zugelassene Reinigungsmittel Reinigungsmittel und Konzentration Gerätekomponenten Ethanol, Isopropanol, Zitronen- Verdünntes Natrium- Ecolab™ 70 % 70 % säure, Wasserstoff- hydroxid, Klercide 10 % peroxid, 32 % Sporicidal 3,5 % Chlorine Windschutz Obere Tür Linke und rechte Tür Frontscheibe Komponenten im Wägeraum Waagschale Schirmblech Wägeraumboden (heraus-...
- Seite 84 Technische Daten 15.15 Metrologische Daten 15.15.1 Hochlast-Mikrowaage MCE 36S-3 MCE 36P-3 MCE 66S-3 MCE 66P-3 Einheit Wert Wert Wert Wert Teilungswert (d) 0,001 0,001 | 0,01 0,001 0,001 | 0,01 Höchstlast (Max) 10,1 | 32 12 | 61 Wiederholbarkeit bei 5 % Last Standardabweichung der 0,001 0,001...
- Seite 85 Zubehör 16 Zubehör Diese Tabelle enthält einen Auszug der bestellbaren Zubehörteile. Für Informationen zu weiteren Artikeln Sartorius kontaktieren. Artikel Menge Bestellnummer Thermotransfer- | Thermodirekt-Drucker für GLP- | GMP-Druck auf Endlospa- YDP30 pier und Etiketten Anschlusskabel für Bedienanzeige, Länge 3 m...
- Seite 86 Wägeschiffchen aus Chromnickelstahl (90 mm x 32 mm x 8 mm) 641214 17 Sartorius Service Der Sartorius Service steht bei Rückfragen zum Gerät gern zur Verfügung. Für Informationen zu den Service-Adressen, Service-Leistungen und zum Kontakt vor Ort siehe die Sartorius-Internetseite (www.sartorius.com). Bei Anfragen zum System und für den Kontakt bei Fehlfunktionen die Geräteinformationen bereithalten und dem Sartorius Service mitteilen, z. B.
- Seite 87 EN 61010-1:2010 +A1:2019 +AC2014-04 Die Person, die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen: The person authorised to compile the technical file: Sartorius Lab Instruments GmbH & Co. KG Electronics & Product Compliance 37070 Goettingen, Germany Sartorius Lab Instruments GmbH & Co. KG...
- Seite 88 Index 20 Index Abdeckungen .......... 18 Einsatzbedingungen Justieren ............ 56 Akklimatisieren ....... 48, 80 für das Gerät ..........9 Kalibriergewicht ........80 Anschlüsse..........16 Einschalten ..........51 Mit isoCAL-Funktion .......57 Anschlusskabel Elektrische Ausrüstung Für Bedienanzeige ....46, 49 Anschlussort für Netzgerät Stolpergefahr ........12 und Netzanschlusskabel ....11 Kabel.
- Seite 89 Index Sartorius Service ........86 Waage. Siehe Gerätebeschreibung Schnittstellen ..........80 Waagschale ..........15 Schutzart ............78 Abnehmen .......... 66 Schutzkappen .......... 18 Einsetzen ..........47 Sicherheit elektrischer Wägung durchführen ......61 Betriebsmittel ..........79 Wartezeiten ..........80 Sicherheitsinformationen Wartung ............10 am Gerät .............10 Wartungsplan ..........67 Software-Update durchführen ..
- Seite 90 Sartorius Lab Instruments GmbH & Co. KG Otto-Brenner-Straße 20 37079 Göttingen, Germany Tel.: +49 551 308 0 www.sartorius.com Die in dieser Anleitung enthaltenen Angaben und Abbildungen entsprechen dem unten angegebenen Stand. Änderungen der Technik, Ausstattungen und Form der Geräte gegenüber den Angaben und Abbildungen in dieser Anleitung selbst bleiben Sartorius vorbehalten.
