5.7

ESCON Module 24/2 Motherboard (486400)

Als Alternative zur eigenen Entwicklung eines Motherboard steht das ESCON Module 24/2 Motherboard
(nachfolgend ESCON Module MoBo) zur Verfügung. Alle notwendigen Anschlüsse sind bereits vorhan-
den und auf Schraubklemmen geführt.

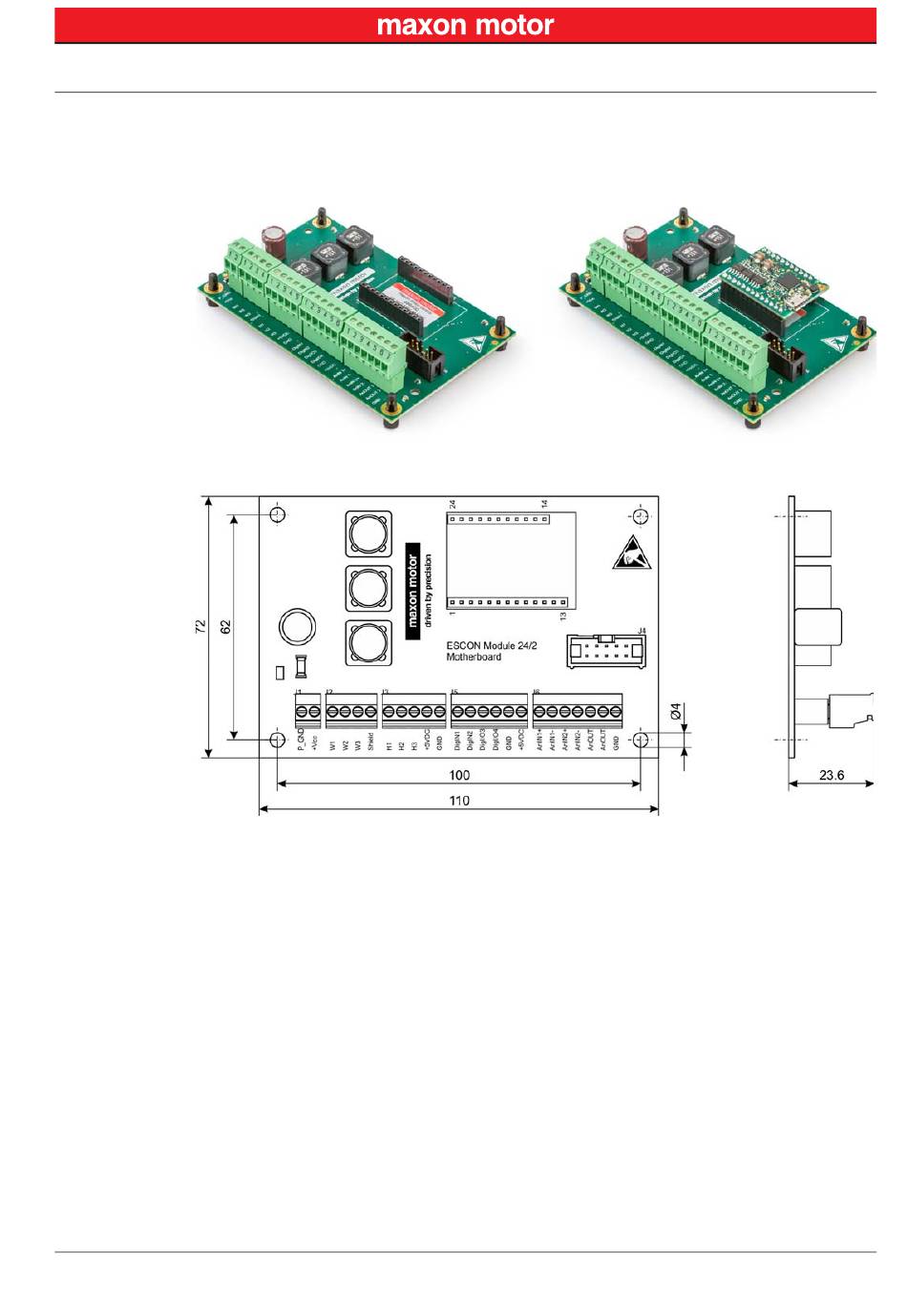

Abbildung 5-28 ESCON Module MoBo (links), mit aufgesetztem ESCON Module 24/2 (rechts)

Abbildung 5-29 ESCON Module MoBo – Massbild [mm]
