Maxon ESCON Module 24/2 Geräte-Referenz Seite 14

Einstellungen
Anschlüsse

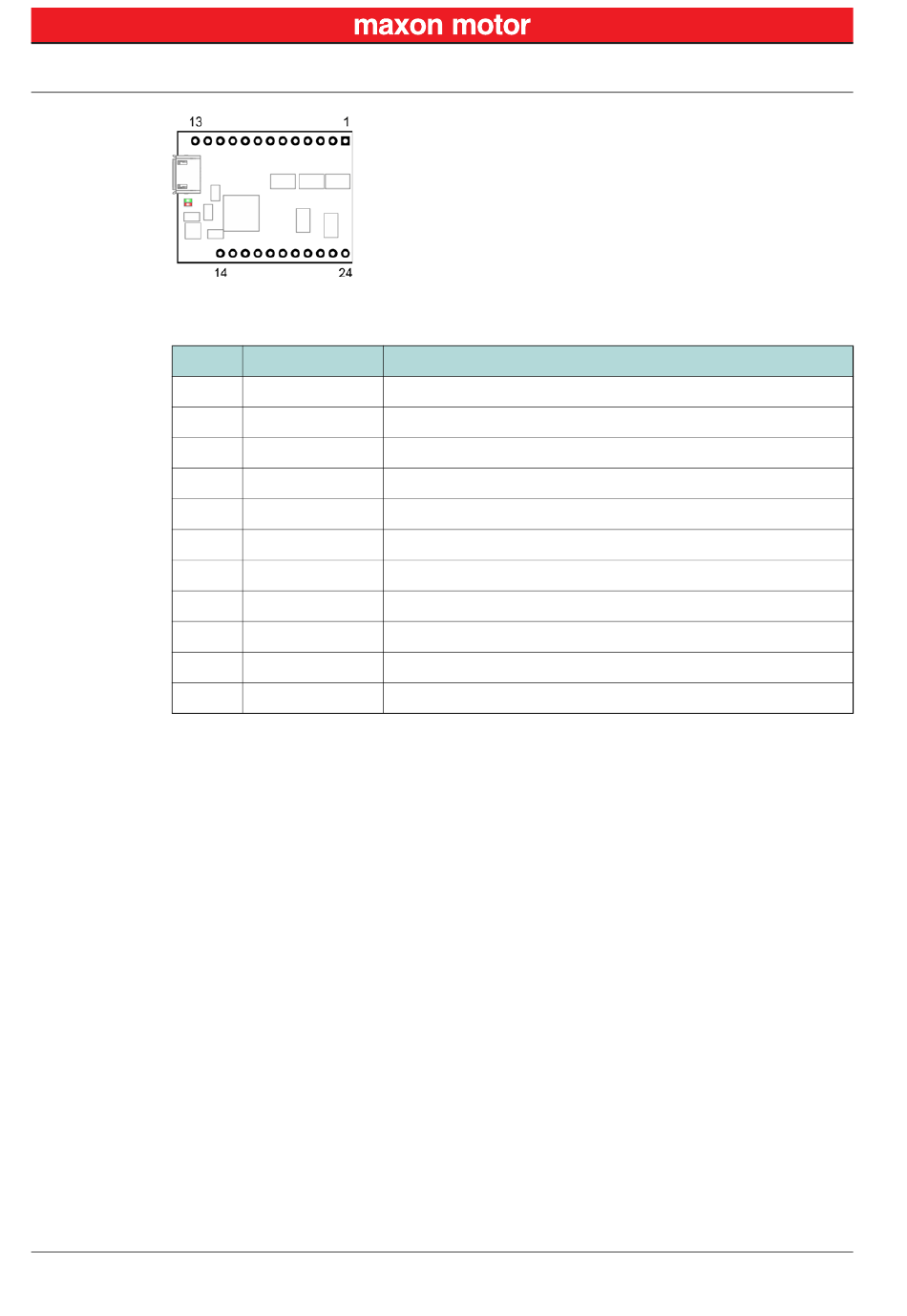

Abbildung 3-4
Pin
14
15
16
17
18
19
20
21
22
23
24
Tabelle 3-7
3-14
Pinbelegung
Signal
DigIN/DigOUT4 Digitaler Eingang/Ausgang 4
DigIN/DigOUT3 Digitaler Eingang/Ausgang 3
DigIN2 Digitaler Eingang 2
DigIN1 Digitaler Eingang 1
GND Masse
AnOUT2 Analoger Ausgang 2
AnOUT1 Analoger Ausgang 1
AnIN2− Analoger Eingang 2, Negativsignal
AnIN2+ Analoger Eingang 2, Positivsignal
AnIN1− Analoger Eingang 1, Negativsignal
AnIN1+ Analoger Eingang 1, Positivsignal
Pinbelegung & Verdrahtung (Pins 14-24)
Dokument-ID: rel5729
Ausgabe: November 2015
© 2015 maxon motor. Änderungen ohne Vorankündigung möglich.
Beschreibung
maxon motor control
ESCON Servokontroller
ESCON Module 24/2 Geräte-Referenz
