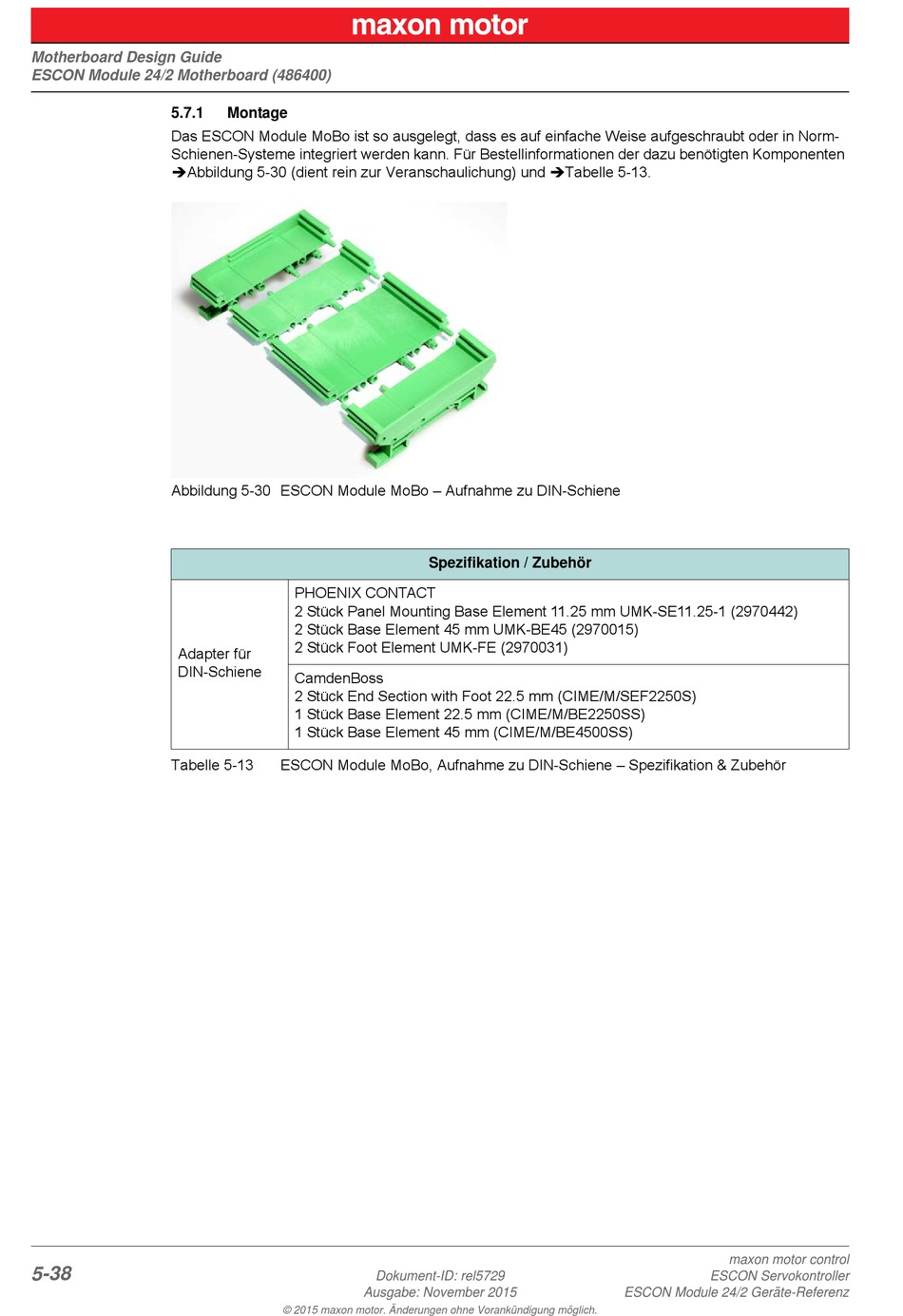

Motherboard Design Guide
ESCON Module 24/2 Motherboard (486400)
5.7.1
Das ESCON Module MoBo ist so ausgelegt, dass es auf einfache Weise aufgeschraubt oder in Norm-
Schienen-Systeme integriert werden kann. Für Bestellinformationen der dazu benötigten Komponenten
Abbildung 5-30 (dient rein zur Veranschaulichung) und Tabelle 5-13.
Abbildung 5-30 ESCON Module MoBo – Aufnahme zu DIN-Schiene
Adapter für
DIN-Schiene
Tabelle 5-13
5-38
Montage
PHOENIX CONTACT
2 Stück Panel Mounting Base Element 11.25 mm UMK-SE11.25-1 (2970442)
2 Stück Base Element 45 mm UMK-BE45 (2970015)
2 Stück Foot Element UMK-FE (2970031)
CamdenBoss
2 Stück End Section with Foot 22.5 mm (CIME/M/SEF2250S)
1 Stück Base Element 22.5 mm (CIME/M/BE2250SS)
1 Stück Base Element 45 mm (CIME/M/BE4500SS)
ESCON Module MoBo, Aufnahme zu DIN-Schiene – Spezifikation & Zubehör
Dokument-ID: rel5729
Ausgabe: November 2015
© 2015 maxon motor. Änderungen ohne Vorankündigung möglich.
Spezifikation / Zubehör
maxon motor control
ESCON Servokontroller
ESCON Module 24/2 Geräte-Referenz
