Kabelquerschnitt
Länge
Seite A
Seite B
Tabelle 5-23
Empfohlene Methode
• Differenzsignale sind gut gegen elektrische Störfelder geschützt. Deshalb empfehlen wir den
Anschluss mittels differenziellem Eingangssignal. Gleichwohl unterstützt der Kontroller beide
Möglichkeiten – differenziell und single-ended (unsymmetrisch).
• Der Kontroller erfordert keinen Indeximpuls (Ch I, Ch I\).
• Für optimale Leistung empfehlen wir Ihnen dringend Encoder mit Leitungstreiber (Line Driver).
Andernfalls können flache Schaltflanken zu Drehzahl-Einschränkungen führen.
maxon motor control
ESCON Servokontroller
ESCON Module 24/2 Geräte-Referenz

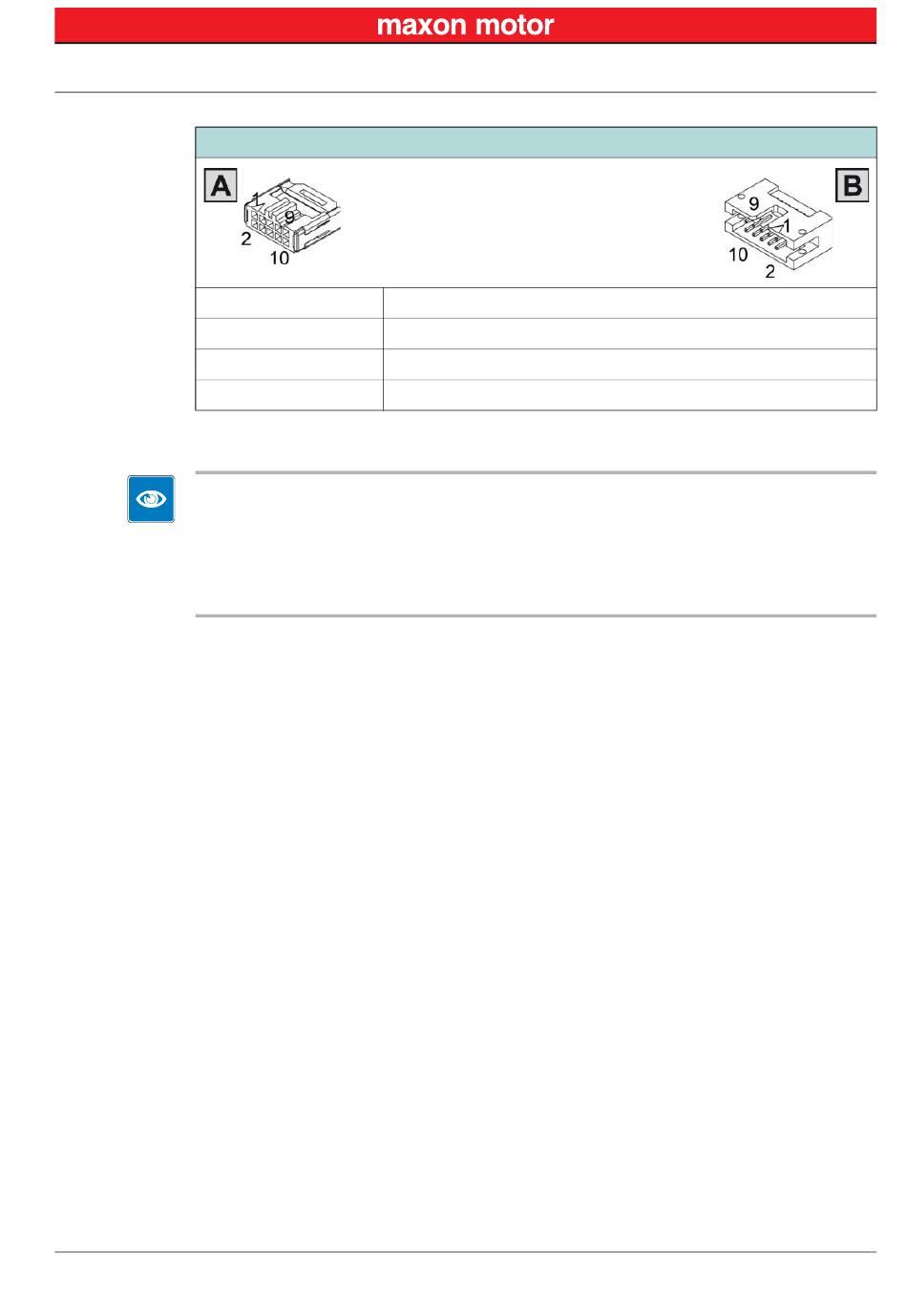

Encoder Cable (275934)
10 x AWG28, Rundmantel, verdrilltes Flachbandkabel, Raster 1.27 mm
3.20 m
DIN 41651 Buchse, Raster 2.54 mm, 10 Pole, mit Zugentlastung
DIN 41651 Stecker, Raster 2.54 mm, 10 Pole, mit Zugentlastung
ESCON Module MoBo – Encoder Cable
Dokument-ID: rel5729
Ausgabe: November 2015
© 2015 maxon motor. Änderungen ohne Vorankündigung möglich.
Motherboard Design Guide
ESCON Module 24/2 Motherboard (486400)
5-43
