Einstellungen
Anschlüsse
3.3.4
3.3.4.1
Eingangsspannung
Max. Eingangsspannung
Logik 0
Logik 1
Eingangswiderstand
Eingangsstrom bei Logik 1
Schaltverzögerung
PWM Frequenzbereich
PWM Aussteuerbereich (Auflösung)
RC Servo Periodendauer
RC Servo Pulslänge

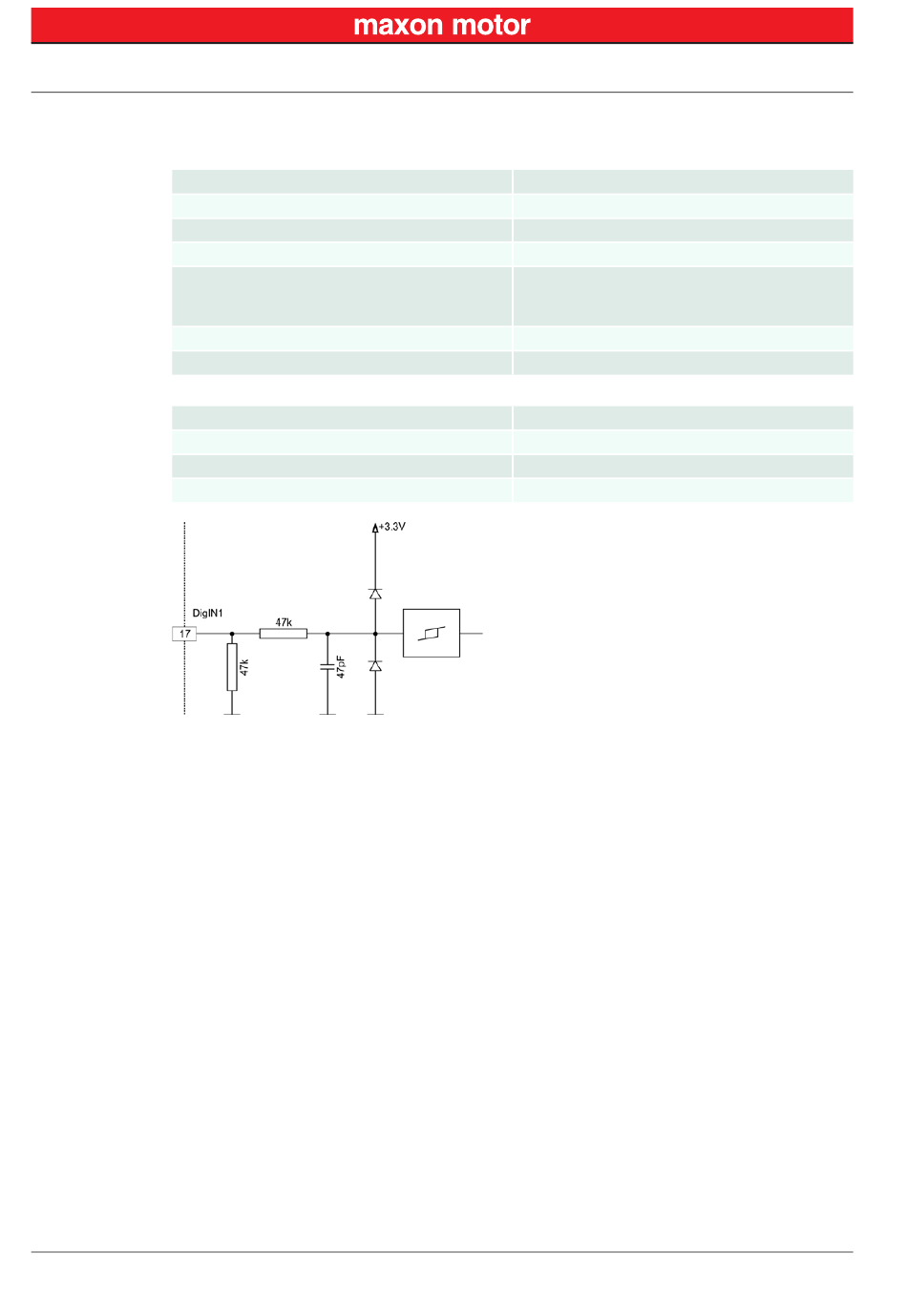

Abbildung 3-8
3-18
Digital I/Os
Digitaler Eingang 1
DigIN1 Schaltung
Dokument-ID: rel5729
Ausgabe: November 2015
© 2015 maxon motor. Änderungen ohne Vorankündigung möglich.
0...28 VDC
+36 VDC / −36 VDC
typischerweise <1.0 V
typischerweise >2.4 V
typischerweise 47 kΩ (<3.3 V)
typischerweise 38.5 kΩ (@ 5 V)
typischerweise 25.5 kΩ (@ 24 V)
typischerweise 130 µA @ +5 VDC
<8 ms
10 Hz...5 kHz
10...90%
3...30 ms
1...2 ms
ESCON Module 24/2 Geräte-Referenz
maxon motor control
ESCON Servokontroller
