Motherboard Design Guide
Anforderungen an Bauteile externer Anbieter
K
ONDENSATOR
Für die Funktion des ESCON Module 24/2 ist es nicht unbedingt nötig, einen externen Kondensator
(C1) einzusetzen. Um den Spannungsrippel zusätzlich zu reduzieren und Rückspeiseströme aufzuneh-
men, kann ein Elektrolyt-Kondensator an die Versorgungsspannungsleitung angeschlossen werden.
5.1.3
Zum Schutz der Encoder-Eingänge des ESCON Module 24/2 gegen Überspannung empfehlen wir ein
externes TVS-Dioden-Netzwerk einzusetzen.

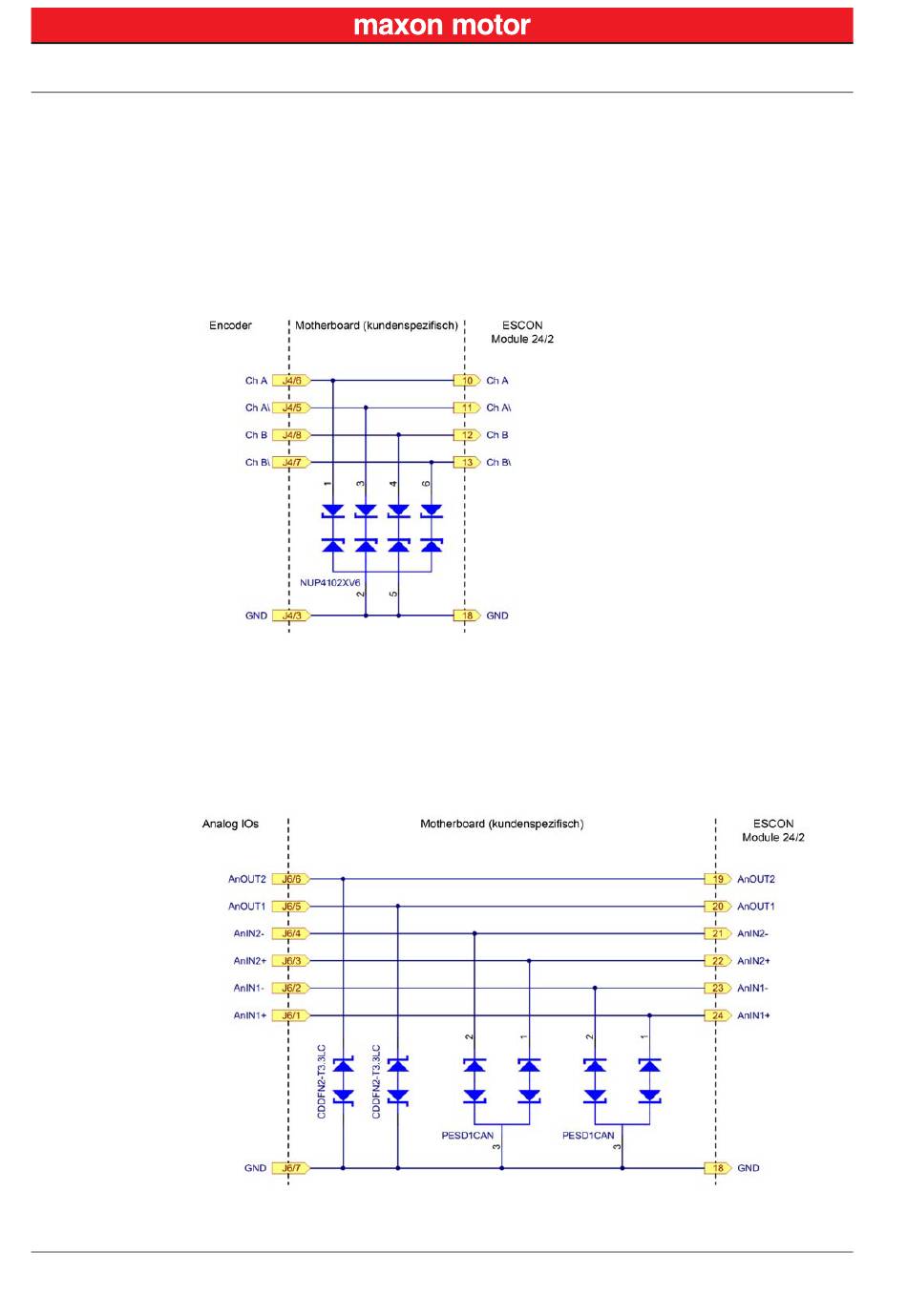

Abbildung 5-24 Encoder-Eingänge – Schutzbeschaltung
5.1.4
Zum Schutz der analogen Ein- und Ausgänge des ESCON Module 24/2 gegen Überspannung empfeh-
len wir ein externes TVS-Dioden-Netzwerk einzusetzen.
Abbildung 5-25 Analoge Ein- und Ausgänge – Schutzbeschaltung
5-32
(C1)
Encoder-Eingänge
Analoge Ein- und Ausgänge
Dokument-ID: rel5729
Ausgabe: November 2015
© 2015 maxon motor. Änderungen ohne Vorankündigung möglich.
maxon motor control
ESCON Servokontroller
ESCON Module 24/2 Geräte-Referenz
