5

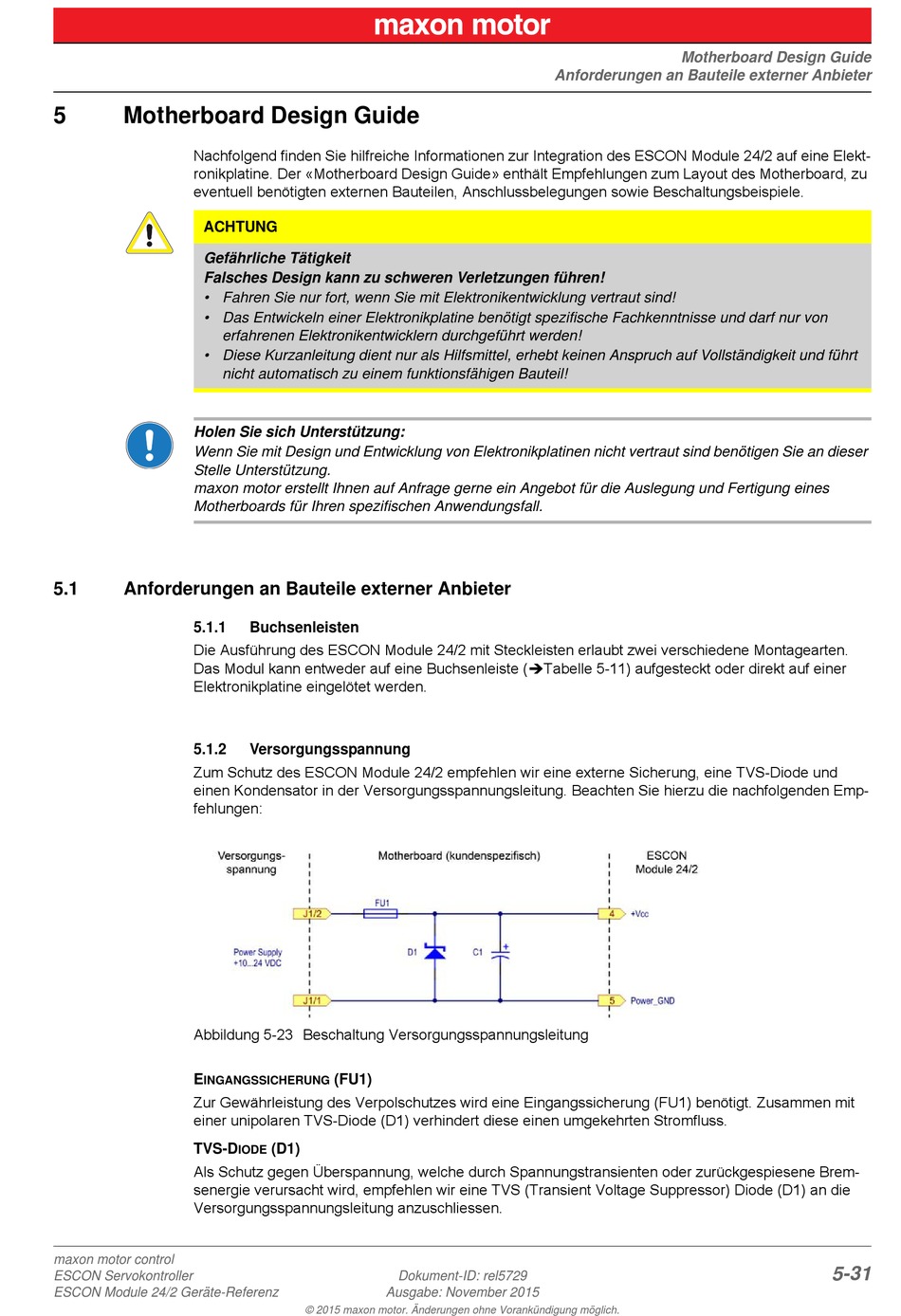

Motherboard Design Guide
Nachfolgend finden Sie hilfreiche Informationen zur Integration des ESCON Module 24/2 auf eine Elekt-
ronikplatine. Der «Motherboard Design Guide» enthält Empfehlungen zum Layout des Motherboard, zu
eventuell benötigten externen Bauteilen, Anschlussbelegungen sowie Beschaltungsbeispiele.
ACHTUNG
Gefährliche Tätigkeit
Falsches Design kann zu schweren Verletzungen führen!
• Fahren Sie nur fort, wenn Sie mit Elektronikentwicklung vertraut sind!
• Das Entwickeln einer Elektronikplatine benötigt spezifische Fachkenntnisse und darf nur von
erfahrenen Elektronikentwicklern durchgeführt werden!
• Diese Kurzanleitung dient nur als Hilfsmittel, erhebt keinen Anspruch auf Vollständigkeit und führt
nicht automatisch zu einem funktionsfähigen Bauteil!
Holen Sie sich Unterstützung:
Wenn Sie mit Design und Entwicklung von Elektronikplatinen nicht vertraut sind benötigen Sie an dieser
Stelle Unterstützung.
maxon motor erstellt Ihnen auf Anfrage gerne ein Angebot für die Auslegung und Fertigung eines
Motherboards für Ihren spezifischen Anwendungsfall.
5.1
Anforderungen an Bauteile externer Anbieter
5.1.1
Die Ausführung des ESCON Module 24/2 mit Steckleisten erlaubt zwei verschiedene Montagearten.
Das Modul kann entweder auf eine Buchsenleiste (Tabelle 5-11) aufgesteckt oder direkt auf einer
Elektronikplatine eingelötet werden.
5.1.2
Zum Schutz des ESCON Module 24/2 empfehlen wir eine externe Sicherung, eine TVS-Diode und
einen Kondensator in der Versorgungsspannungsleitung. Beachten Sie hierzu die nachfolgenden Emp-
fehlungen:
Abbildung 5-23 Beschaltung Versorgungsspannungsleitung
E
INGANGSSICHERUNG
Zur Gewährleistung des Verpolschutzes wird eine Eingangssicherung (FU1) benötigt. Zusammen mit
einer unipolaren TVS-Diode (D1) verhindert diese einen umgekehrten Stromfluss.
TVS-D
Als Schutz gegen Überspannung, welche durch Spannungstransienten oder zurückgespiesene Brem-
senergie verursacht wird, empfehlen wir eine TVS (Transient Voltage Suppressor) Diode (D1) an die
Versorgungsspannungsleitung anzuschliessen.
maxon motor control
ESCON Servokontroller
ESCON Module 24/2 Geräte-Referenz
Buchsenleisten
Versorgungsspannung
(FU1)
(D1)
IODE
Dokument-ID: rel5729
Ausgabe: November 2015
© 2015 maxon motor. Änderungen ohne Vorankündigung möglich.
Motherboard Design Guide
Anforderungen an Bauteile externer Anbieter
5-31
