Einstellungen
Anschlüsse
3.3.3
Empfohlene Methode
• Differenzsignale sind gut gegen elektrische Störfelder geschützt. Deshalb empfehlen wir den
Anschluss mittels differenziellem Eingangssignal. Gleichwohl unterstützt der Kontroller beide Mög-
lichkeiten – differenziell und single-ended (unsymmetrisch).
• Der Kontroller erfordert keinen Indeximpuls (Ch I, Ch I\).
• Für optimale Leistung empfehlen wir Ihnen dringend Encoder mit Leitungstreiber (Line Driver).
Andernfalls können flache Schaltflanken zu Drehzahl-Einschränkungen führen.
Min. differenzielle Eingangsspannung
Max. Eingangsspannung
Leitungsempfänger (Line Receiver, intern)
Max. Eingangsfrequenz

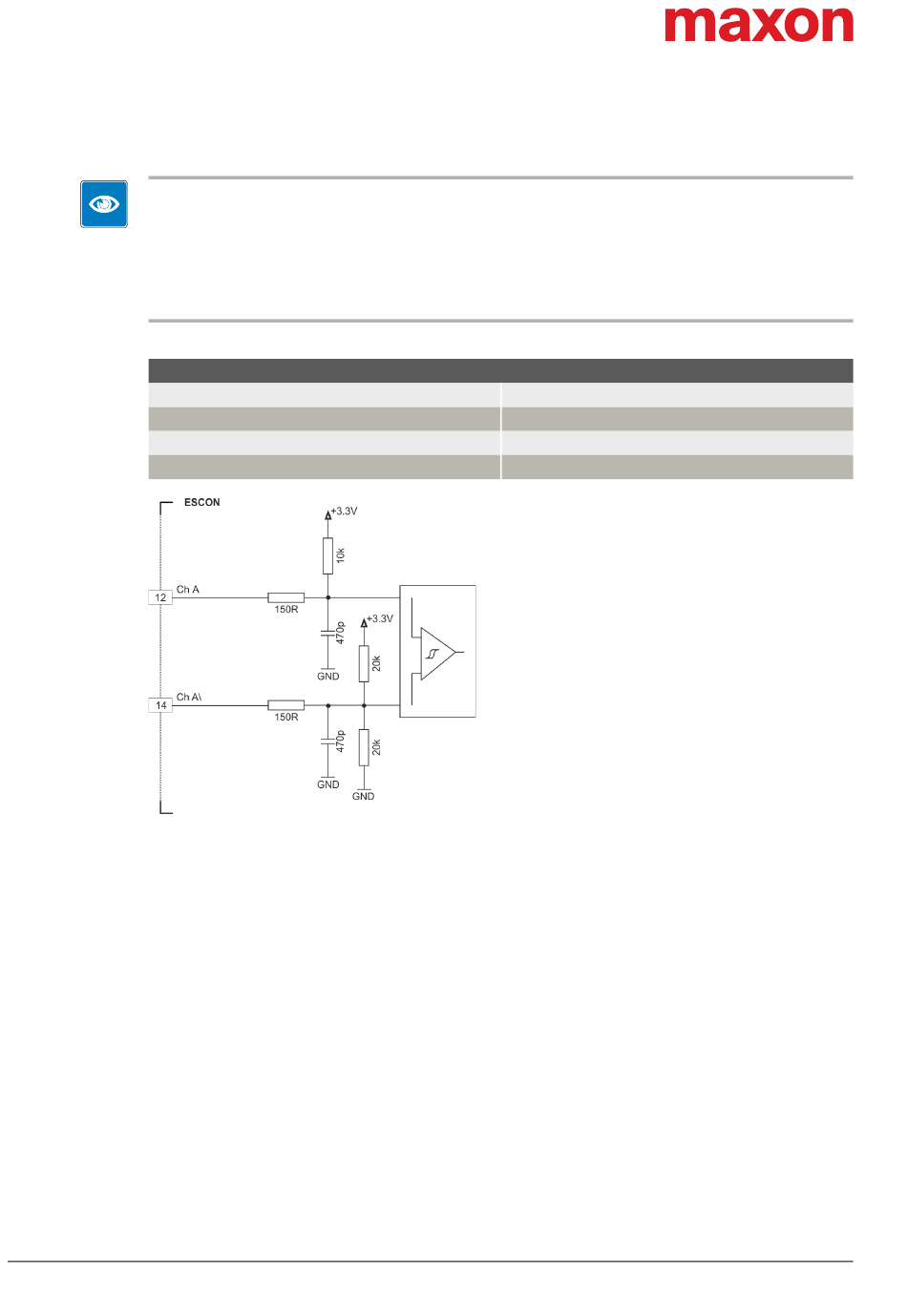

Abbildung 3-6 Encoder Eingangsbeschaltung Ch A "Differenziell" (sinngemäss auch für Ch B)
3-18
Encoder
Differenziell
±200 mV
+12 VDC / −12 VDC
EIA RS422 Standard
1 MHz
ESCON Module 50/5 Geräte-Referenz
CCMC | 2021-08 | rel9050
