User Guide | Leistungsregler, AK-PC 651

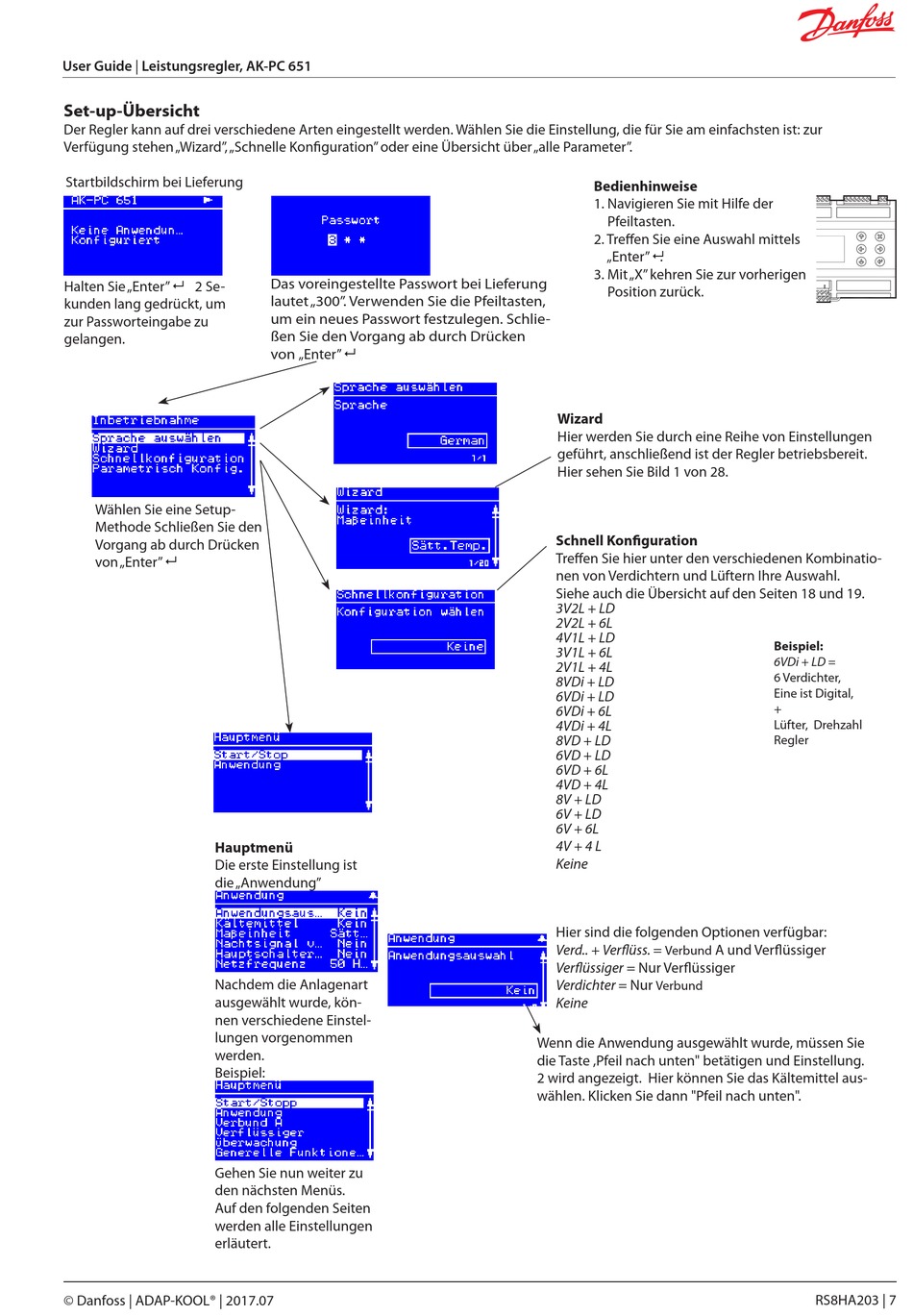

Set-up-Übersicht
Der Regler kann auf drei verschiedene Arten eingestellt werden. Wählen Sie die Einstellung, die für Sie am einfachsten ist: zur
Verfügung stehen „Wizard", „Schnelle Konfiguration" oder eine Übersicht über „alle Parameter".
Startbildschirm bei Lieferung
Halten Sie „Enter" 2 Se-
kunden lang gedrückt, um
zur Passworteingabe zu
gelangen.
Wählen Sie eine Setup-
Methode Schließen Sie den
Vorgang ab durch Drücken
von „Enter"
Hauptmenü
Die erste Einstellung ist
die „Anwendung"
Nachdem die Anlagenart
ausgewählt wurde, kön-
nen verschiedene Einstel-
lungen vorgenommen
werden.
Beispiel:
Gehen Sie nun weiter zu
den nächsten Menüs.
Auf den folgenden Seiten
werden alle Einstellungen
erläutert.
© Danfoss | ADAP-KOOL® | 2017.07
Das voreingestellte Passwort bei Lieferung
lautet „300". Verwenden Sie die Pfeiltasten,
um ein neues Passwort festzulegen. Schlie-
ßen Sie den Vorgang ab durch Drücken
von „Enter"
Bedienhinweise
1. Navigieren Sie mit Hilfe der
Pfeiltasten.
2. Treffen Sie eine Auswahl mittels
„Enter" .
3. Mit „X" kehren Sie zur vorherigen
Position zurück.
Wizard
Hier werden Sie durch eine Reihe von Einstellungen
geführt, anschließend ist der Regler betriebsbereit.
Hier sehen Sie Bild 1 von 28.
Schnell Konfiguration
Treffen Sie hier unter den verschiedenen Kombinatio-
nen von Verdichtern und Lüftern Ihre Auswahl.
Siehe auch die Übersicht auf den Seiten 18 und 19.
3V2L + LD
2V2L + 6L
4V1L + LD
3V1L + 6L
2V1L + 4L
8VDi + LD
6VDi + LD
6VDi + 6L
4VDi + 4L
8VD + LD
6VD + LD
6VD + 6L
4VD + 4L
8V + LD
6V + LD
6V + 6L
4V + 4 L
Keine
Hier sind die folgenden Optionen verfügbar:
Verd.. + Verflüss. =
Verbund
Verflüssiger = Nur Verflüssiger
Verdichter = Nur
Verbund
Keine
Wenn die Anwendung ausgewählt wurde, müssen Sie
die Taste ,Pfeil nach unten" betätigen und Einstellung.
2 wird angezeigt. Hier können Sie das Kältemittel aus-
wählen. Klicken Sie dann "Pfeil nach unten".
Beispiel:
6VDi + LD =
6 Verdichter,
Eine ist Digital,
+
Lüfter, Drehzahl
Regler
A und Verflüssiger
RS8HA203 | 7
