User Guide | Leistungsregler, AK-PC 651
Copeland Stream-Verdichter
Das PWM-Signal kann auch dazu verwendet werden, um einen Stream-Verdichter mit einem Entlastungsventil zu regeln (Stream 4) oder
eine mit zwei Entlastungsventilen (Stream 6)
Stream 4: Die Verdichterleistung wird um bis zu 50 % auf ein Relais geleitet, die restlichen 50 bis 100 % auf das Entlastungsventil. Das
Entlastungsventil ist mit einem DO5 oder einem DO6 verbunden.
Stream 6: Die Verdichterleistung wird um bis zu 33 % auf ein Relais geleitet, die restlichen 33 bis 100 % auf den Entlastungsventilen. Die
Entlastungsventile werden mit einem DO5 und DO6 verbunden.
Bitzer CRII Ecoline
CRII 4: Das Puls-signal kann auch dazu verwendet werden, um einen CRII-Verdichter mit zwei Entlastungsventile zu regeln. (4 Zylinder
Version)
Die Verdichterleistung kann von 10 bis 100% regeln abhängig von der Pulsierung der Entlastungsventile. Verdichter Startsignal wird an
ein Relaisausgang angeschlossen und die Entlastungsventile sind mit DO5 und DO6 verbunden.

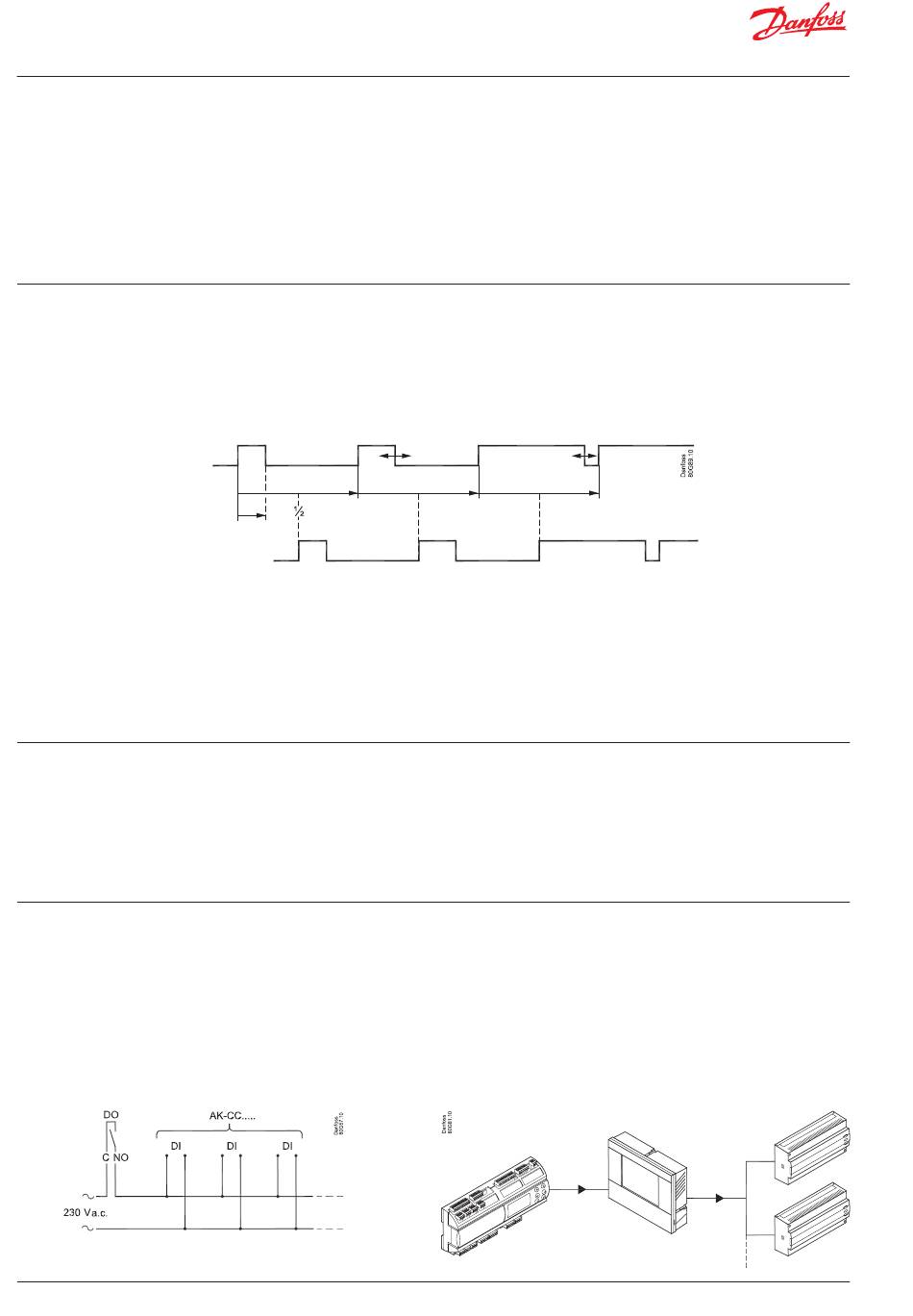

Entlastung 2 folgt Entlastung 1
aber wird mit einer ½ Periode
verschieben.
CRII 6: Das Puls-signal kann auch dazu verwendet werden, um einen CRII-Verdichter mit drei Entlastungsventile zu regeln. (6 Zylinder
Version)
Verdichter Startsignal wird an ein Relaisausgang angeschlossen.
Zwei von den Entlastungsventilen werden mit DO5 und DO6 verbunden. Der dritte wird an einem Relaisausgang angeschlossen.
Die Verdichterleistung kann von 10 bis 67% regeln abhängig von der Pulsierung der Entlastungsventile.
Damach schaltet das Relais die dritte Entlastung. Wenn das Relais OFF ist, wird die Leistung zwischen 33 und 100% geregelt.
Sd Überwachung
Bei der Regelung mit Überwachung der Sd-Werte von einer der drei Verdichtertypen, wird der Regler die Leistung steigern, wenn sich
die Temperatur dem Sd-Grenzwert nähert. Dies ermöglicht eine bessere Kühlung des entlastete Verdichters.
Einspritzung aus
Die elektronischen Expansionsventile in den Kühlungsvorrichtungen müssen geschlossen werden, wenn kein Verdichter anlaufen
kann. Dies hat zur Folge, dass die Verdampfer nicht mit Flüssigkeit gefüllt werden, welche zu einem Verdichter geleitet werden
könnte, wenn der Regelungsvorgang erneut einsetzt.
Für diese Funktion kann eines der Relais für die Verdichterregelung verwendet werden, oder die Funktion kann per Datenübertra-
gung ausgelöst werden.
24 | RS8HA203 |
Entlastung 1
Entlastung 2
