User Guide | Leistungsregler, AK-PC 651
Verflüssiger
Lüfterregelung

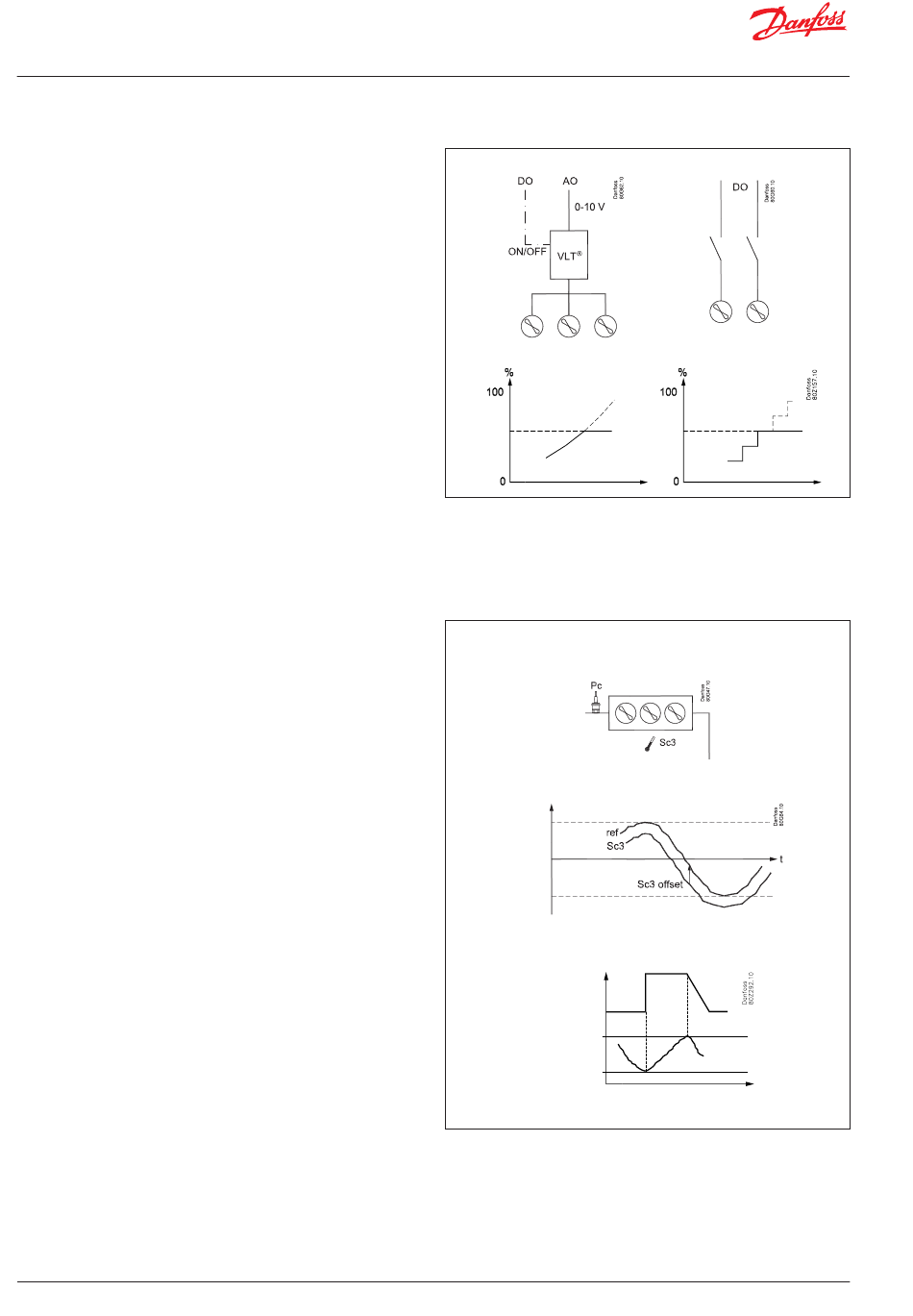

Die Lüfter können unmittelbar über die Relais des Reglers gesteu-
ert werden, oder es besteht die Möglichkeit zur Drehzahlregelung
über den Analogausgang des Reglers.
Die Drehzahlregelung kann über einen Frequenzumrichter vom
VLT-Typ erfolgen.
Wenn die Lüfter mit EC-Motoren ausgestattet sind, kann das
0-10-Volt-Signal unmittelbar verwendet werden.
Stufen und Drehzahl gleichzeitig. (Parallele Signale im gleichen
Rhythmus.) Diese Funktion wird hauptsächlich dazu verwendet,
einen Frequenzumrichter zu steuern, aber wenn der Frequenzum-
richter ausfällt, schaltet die externe Verdrahtung auf Stufenrege-
lung um.
Im Nachtbetrieb kann der Geräuschpegel der Lüfter herunterge-
regelt werden. Dies erfolgt über die Begrenzung der Zuschaltleis-
tung.
Für die Drehzahlregelung muss die Zahl der Umdrehungen nied-
rig gehalten werden.
Lassen Sie die stufenweise Einschaltung für die stufenweise Akti-
vierung aus.
Die Beschränkung wird umgangen, wenn die Sicherheitsfunktio-
nen Sd max. und Pc max. aktiv werden.
Regelung
Die Regelung erfolgt auf der Grundlage eines Signals vom Pc-
Druckmessumformer oder von einem Temperaturfühler für das
S7-Medium. Das Signal wird mit dem Regelsollwert verglichen.
Der Regelsollwert kann sich aus einer oder mehreren der folgen-
den Funktionen ergeben:
• Fester Sollwert
• Variabler Sollwert, welcher sich an der Außentemperatur orientiert
Wenn die Außentemperatur fällt, sinkt auch der Regelsollwert
um den entsprechenden Wert.
Dieser variable Sollwert erfordert die Installation eines Sc3-Au-
ßentemperaturfühlers. Der Fühler muss so positioniert werden,
dass er die korrekte Außentemperatur erfassen kann. Mit ande-
ren Worten: Er muss vor direkter Sonneneinstrahlung geschützt
werden und sich in der Nähe des Luftweges des Verflüssigers
befinden.
Diese Regelung erfordert die Einstellung eines Mindest- und
Maximal-Sollwertes, damit die Regelung innerhalb der notwen-
digen Grenzwerte abläuft.
• Erhöhen Sie den Sollwert für die Wärmerückgewinnung.
Hier wird der Sollwert auf einen festen Wert angehoben, wenn
von einem DI-Eingang ein Signal empfangen wird. Der Referenz-
wert kann oberhalb des eingestellten Maximal-Sollwertes liegen.
Sobald die Temperatur der Wärmerückgewinnung erreicht wur-
de und das DI-Signal endet, wird der Sollwert wieder gesenkt;
dies erfordert jedoch einige Minuten, um abrupte Änderungen
des Sollwertes zu vermeiden.
Solevorlauf (Temperatur)
Wenn eine Mediumstemperatur kontrolliert wird, muss der Kon-
trollfühler auf S7 eingestellt sein. Dieser Temperaturfühler muss
sich im gewünschten Medium befinden.
Der Pc-Druckmessumformer muss ebenfalls installiert sein. Er
dient zur Hochdrucküberwachung.
4 | RS8HA203 |
Max. ref.
Min. ref.
Ref. für Wärme-
rückgewinnung
Temperatursequenz für
die Wärmerückgewinnung
© Danfoss | ADAP-KOOL® | 2017.07
