User Guide | Leistungsregler, AK-PC 651
Einführung
Anwendung

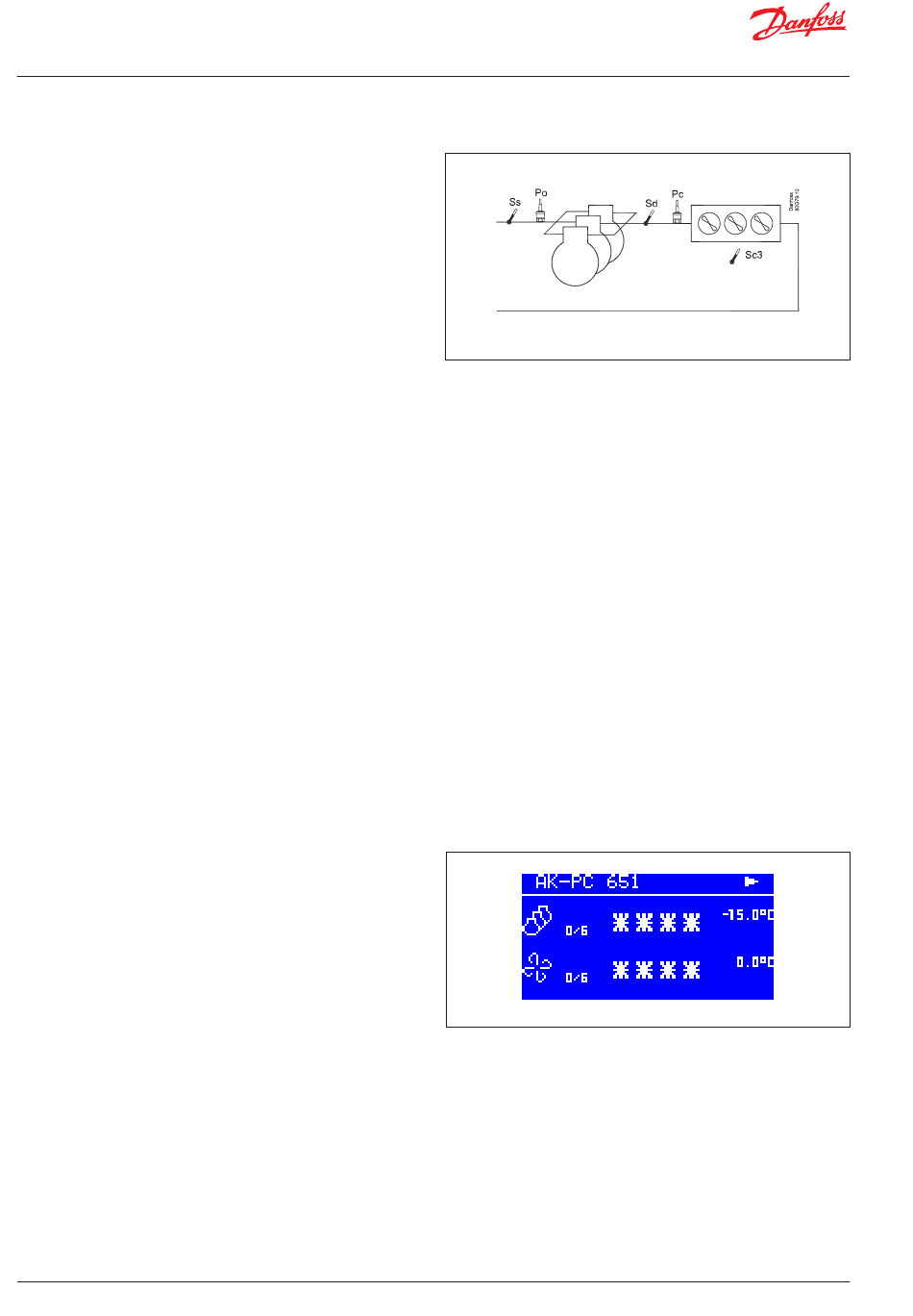

Der Regler dient zur Leistungsregelung von Verdichtern und
Verflüssigern in kleineren Kühlanlagen. Es können maximal 10 Ver-
dichter und ein Verflüssiger geregelt werden. Beispiel:
• Eine Sauggruppe + eine Verflüssigergruppe (max. 15 Stufen)
• Eine Verdichtergruppe, maximal 10 Stufen
• Eine Verflüssigergruppe, maximal 8 Stufen
Vorteile
• Energieeinsparungen durch:
- Saugdruckoptimierung
- Nachtanhebung
- Fliessender Verflüssigungsdruck
- Lastabwurfgrenze
Eingang und Ausgang
Die Anzahl der zur Verfügung stehenden Ein- und Ausgänge ist
begrenzt.
Für jeden Signaltyp können jedoch die folgenden Anschlüsse
vorgenommen werden:
• Analoge Eingänge, max. 10 Stück.
Signal von Druckmessumformern, Temperaturfühlern, Span-
nungssignal etc.
• Digitale Eingänge, max. 18 Stück
Signal von der automatischen Sicherheitsregelung, Tag-/Nachtsi-
gnal etc.
• Relais Ausgänge, max. 13 Stück
Anschluss von Verdichter, Verflüssiger Lüfter
• Solid state Ausgänge, max. 2 Stück
- Steuerung des Leistungsventils auf einem Copeland digital
scroll
- Steuerung von Entlastungen an einem Copeland Stream
Verdichter.
- Steuerung von Entlastungen an einem Bitzer CRII Ecoline
Verdichter
Wenn die Ausgänge nicht für diese Funktionen benötigt werden,
lassen Sie sich als gewöhnliche Relaisausgänge verwenden
• Analoge Ausgänge, max. 4 Stück
Drehzahlregelung von Verdichter oder Verflüssiger Lüfter
Bedienung
Der tägliche Betrieb kann direkt auf dem Regler oder über ein
externes Display eingestellt werden.
Während des Setups werden die Displaybilder angepasst, so dass
nur die relevanten Bilder für weitere Einstellungen und für die
Bedienung durch den Endbenutzer geöffnet werden.
Die Bedienung ist passwortgeschützt, und es gibt eine Hierarchie
von drei Zugangsebenen.
Der Regler enthält verschiedene Sprachen. Wählen Sie bei der
Inbetriebnahme Ihre bevorzugte Sprache aus.
Datenkommunikation
Der Regler besitzt eine integrierte Modbus-Datenkommunikation
und kann an ein Systemgerät in der AK-SM 800 Serie angeschlos-
sen werden.
2 | RS8HA203 |
© Danfoss | ADAP-KOOL® | 2017.07
