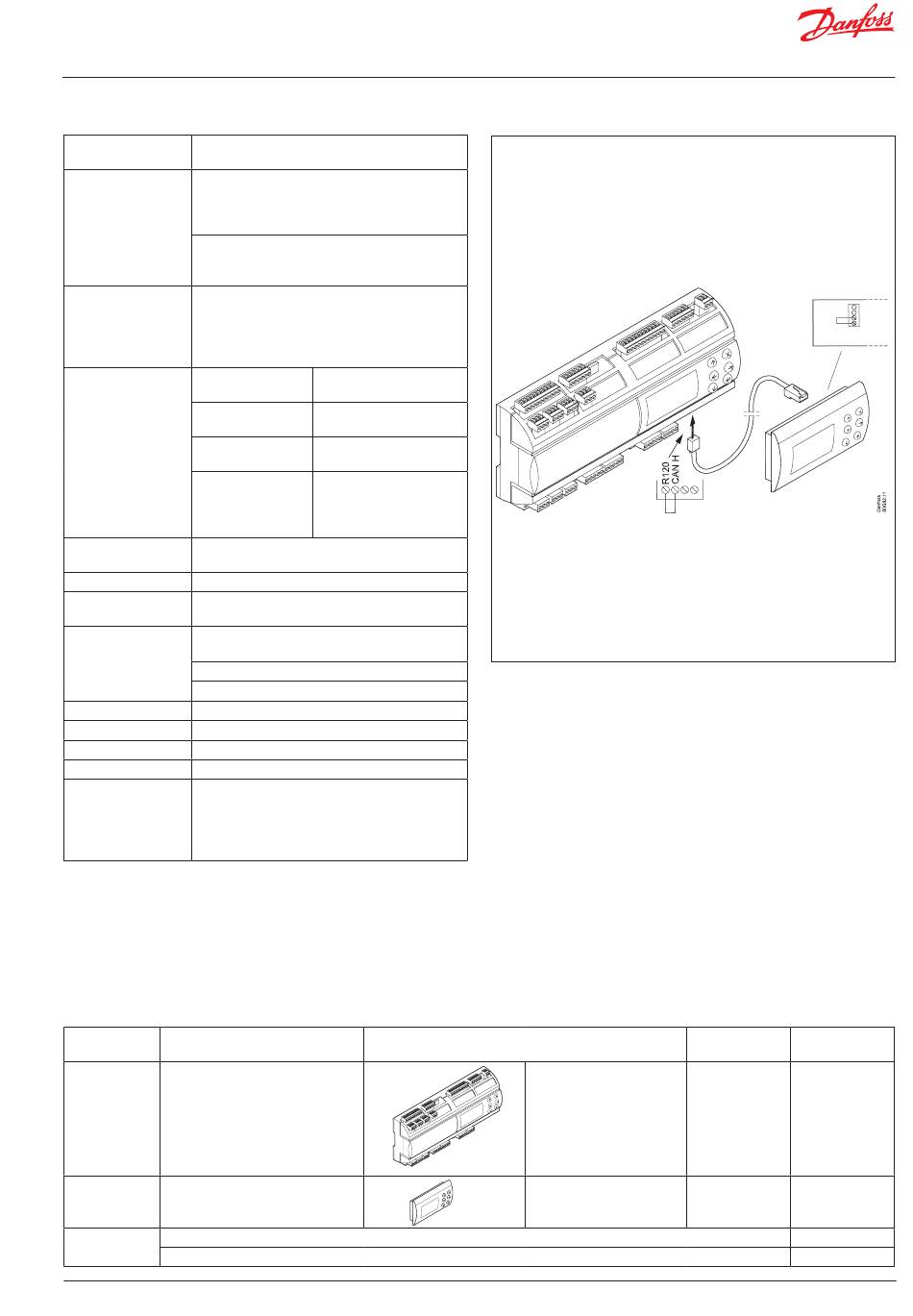

User Guide | Leistungsregler, AK-PC 651
Daten
Versorgungs-
230 a.c. (85-265 V) 50/60 Hz, 26 VA
spannung
Druckmessung:
Ratiometric Druckmessumformer Typ AKS 32R
1-5 Volt Druckmessumformer Typ AKS 32
0-20 (4-20) mA Druckmessumformer Typ AKS 33
10 Analoge Eingänge
Temperaturmessung
Pt 1000 ohm/0°C
NTC - 86K von digital scroll / stream
Signal von Kontaktfunktionen
18 Digitale Eingänge
z.B. für:
(14 für Niederspannung
Start/stop der Regelung
+ 4 für hoch-spannung
Überwachung von Sicherheitskreisen
oder Niederspannung)
Generelle Alarmfunktion
7 Stück SPST (8A)
4 Stück SPDT (8A)
15 Relaisausgang zur
2 Stück SPDT (16A)
Leistungsregelung
2 Stück Solid State.
PWM für Entlas-
tungsventile
4 Spannungsaus-
0-10 V d.c. Ri = 1kohm
gänge
Separate 24 V Versorgung erfordert
Displayausgang
Für Typ MMIGRS2
Datenkommunika-
Modbus
tion
für AK-SM 800
-20 - 60°C, Beim Betrieb
-40 - 70°C, Beim Transport
Umgebungs-
temperatur
20 - 80% Rh, nicht kondensierend
Keine Stosseinwirkungen / Vibrationen
Schutzart
IP 20
Gewicht
0,8 kg
Montage
Auf DIN-Schienne
Anschlussklemmen
max. 2,5 mm
EU Niederspannungsrichtlinie und EMV An-
forderungen für CE-Kennzeichnung werden
Zulassungen
eingehalten.
LVD-geprüft gem EN 60730-1 und EN 60730-2-9
EMV-geprüft gem. EN 61000-6-2 und 3
Druckmessumformer / Temperaturfühler
Für weitere information siehe bitte Katalog RK0YG...
Kapazitive Last
Die Relais können nicht für den direkten Anschluss kapazitiver Lasten, wie beispiels-
weise LEDs und Ein/Aus-Steuerungen für EC-Motoren, genutzt werden.
Alle Belastungen mit Schaltnetzteil müssen mithilfe eines geeigneten Schütz oder
Ähnlichem angeschlossen werden.
Bestellung
Typ
AK-PC 651
Leistungsregler
MMIGRS2
Display Einheti
Kabel für Display Einheit, L = 1,5 m, 1 Stück
Kabel für Display Einheit, L = 3 m, 1 Stück
© Danfoss | ADAP-KOOL® | 2017.07
AC-1: 6 A (ohmisch)
AC-15: 4 A (induktiv)
AC-1: 6 A (ohmisch)
AC-15: 4 A (induktiv)
AC-1: 7 A (ohmisch)
AC-15: 3,5 (induktiv)
Imax. = 0,5A
Imin. = 50 mA.
Leakage<1.5 mA
Kein Kurzschlussschutz
2
Kabel
Funktion
Externes Display
Ein externes Display steht nur für die Frontmontage (IP 20) zur
Verfügung.
Der Anschluss ist nur über Leitung mit Steckverbindungen mög-
lich. Siehe Bestelling
Terminierung
Wenn ein externes Display
angeschlossen wurde, müssen
zwei Anschlüsse kurzgeschlossen werden:
„R120" und „CAN H".
Bedienung
Mit Bedienungstasten und
Display
Mit Bedienungstasten und
Display
Terminiering
Wichtig!
H-R anschlissen
Versorgungs-
Bestell-Nr.
spannung
230 V
080G0312
-
080G0294
080G0075
080G0076
RS8HA203 | 25
