Anschlüsse bei Verwendung des Wizard
Wenn Sie für die Konfiguration den Setup-Wizard verwendet haben, wird der Regler den Ein- und Ausgängen automatisch die ausge-
wählten Funktionen zuweisen, und zwar auf der Grundlage der folgenden Prioritäten-Hierarchie:
Digitale Ausgänge (DO1-DO15):
• Puls-Ausgänge zur Regelung von
Leistungsvenitle für digital scroll,
Stream oder Bitzer CRII Verdich-
ter werden an solid state Ausgän-
ge DO5 und DO6 angeordnet
• Verdichter Start und Leistungs-
stufen
• Lüfter
• Injection ON
• Alarm an DO15
Die Zuweisung der jeweiligen Ein- und Ausgänge kann unter „IO Konfiguration" geregelt werden.

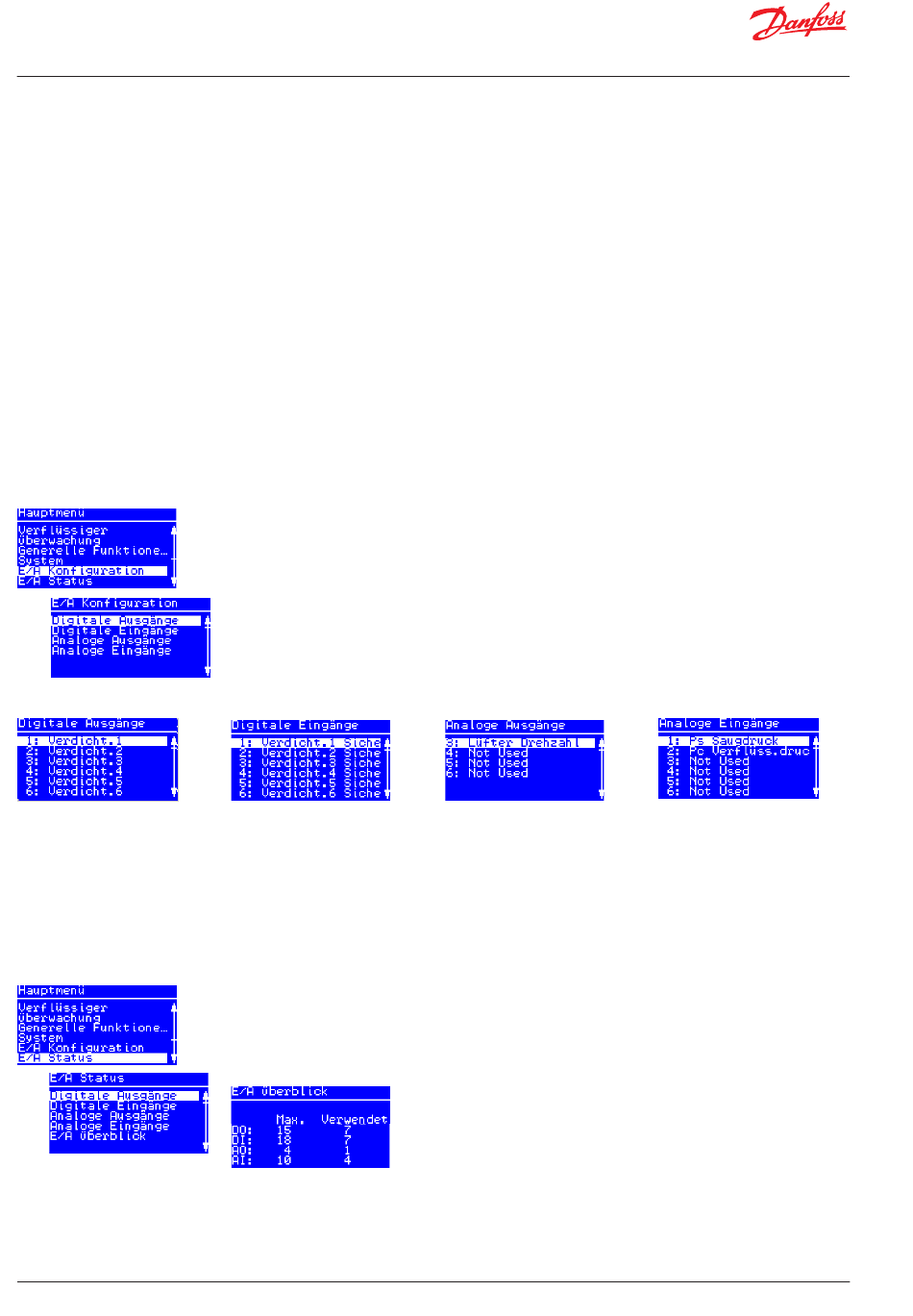

Hier sehen Sie ein Beispiel für 6 Verdichter und 4 Drehzahlgeregelte Lüfter:
20 | RS8HA203 |
Digitale Eingänge (DI1-DI18):
• Verdichter sicherheitseingänge
• Lüfter sicherheits Eingang
• Externer Hauptschalter (Start/
Stop)
• HD Sicherheitsschalter
• ND Sicherheitsschalter
• Nacht Status
• Wärmerückgewinnung
• Lastabwurf
• Generel Alarm Eingänge DI1-DI3
Auf diesem Bild sehen Sie,
wie viele Ein- und Ausgänge
aufgrund Ihrer Einstellungen
vorgesehen sind.
Analoge Ausgänge(AO3-AO4)
• Verdichter Drehzahlregelung an
AO1
• Verflüssiger Drehzahlregelung
an AO2
Analoge Eingänge (AI1-AI10)
• Po und Po Saugdruck ist an.AI7
angeordnet
• Pc Verflüssigerdruck ist an AI8
angeordnet
• Sc3 Aussentemperatur ist an AI1
angeordnet
• Ss Sauggastemperatur ist an AI2
angeordnet
• Sd Druckgastemperatur ist an
AI3 angeordnet
• Sd Verd. 1 Druckgastemperatur
für digital scroll/stream Verdich-
ter AI4
• S4 Medietemperatur
• S7 Medie-Temperatur, Verflüssiger
• Saux für generel Thermostat
