User Guide | Leistungsregler, AK-PC 651

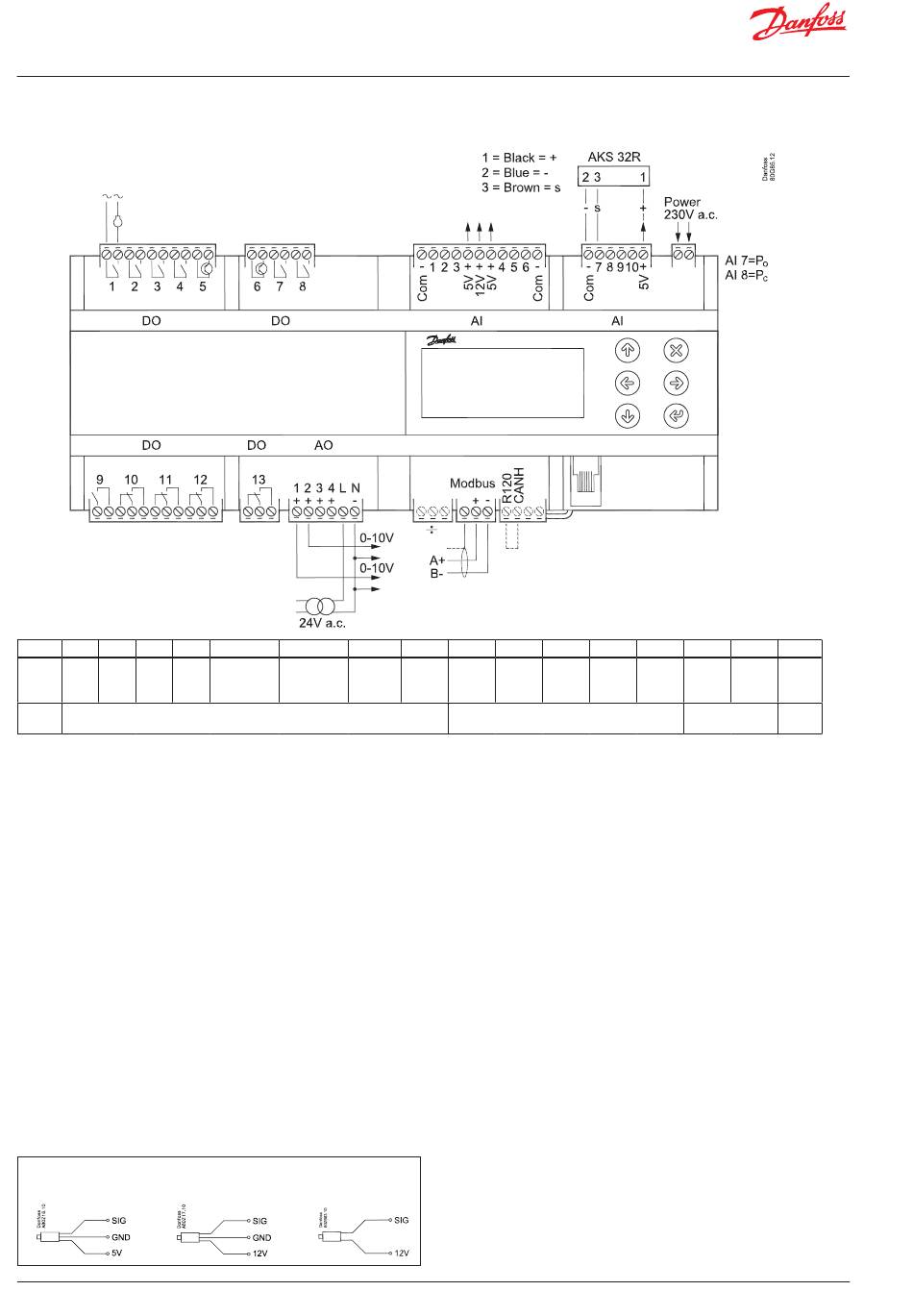

Anschluss
DO
DO1
DO2
DO3
DO4
I Max.
6 A
6 A
6 A
6 A
(4)
(4)
(4)
(4)
U
DO - Digitale Ausgänge,, 15 Stück DO1 - DO15
DO5 und DO6 sind Halbleiterrelais.
Die Leistung der Relais ist auf die angegebenen Werte reduziert.
AI - Analoge Eingänge, 6 Stück AI1 - AI6
Temperaturfühler
• Pt 1000 ohm, AKS 11 oder AKS 21.
• NTC 86K ohm @ 25°C, von digital scroll.
Druckmessumformer
• Strom: 0-20 mA / 4-20 mA, AKS 33 (Versorgung = 12 V)
AI - Analoge Eingänge, 4 Stück AI7 - AI10
Druckmessumformer
• Ratiometrisch: 10-90% der Versorgung, AKS 32R
• Signal: 1-5 V, AKS 32
Werkseinstellung AI7=Po, AI8=Pc
Temperaturfühler
• NTC 86K ohm @ 25°C, von digital scroll.
AKS 32R
AKS 32
10-90% ratiometric
1-5 V
22 | RS8HA203 |
Verbindung, untere Ebene
DO5
DO6
DO7
0.5 A
0.5 A
6 A
min. 50 mA
min. 50 mA
(4)
Ioff < 1,5 mA
Ioff < 1,5 mA
Alle 24 V oder
alle 230 V a.c.
AKS 33
0-20mA, 4-20mA
DO8
DO9
DO10
DO11
6 A
6 A
6 A
6 A
(4)
(4)
(4)
(4)
Alle 24 V oder
alle 230 V a.c.
Versorgungsspannung
230 V a.c.
AO - Analoge Ausgänge, 4 Stück. AO1 - AO4
Er muss verwendet werden, wenn Frequenzumrichter oder EC-
Motoren zum Einsatz kommen.
Schließen Sie 24 V an N und L an. Vermeiden Sie Erdschluss-
ströme. Verwenden Sie doppelt isolierte Transformatoren. Die
Sekundärseite darf nicht geerdet sein.
Beziehen Sie 0-10 Volt von den Terminals N und AO1 bezie-
hungsweise N und AO2. ACHTEN SIE AUF DIE POLARITÄT von N.
Modbus
Bitte beachten, dass die Installation des Datenkommunikati-
onskabels korrekt vorgenommen wird.
Siehe separate Literatur Nr. RC8AC.
Denken Sie an die Terminierung an der Busterminierung.
Terminierung
(Nur wenn ein externes Display angeschlossen ist)
Stecken Sie einen Jumper zwischen die beiden Anschlüsse
links (R120-CANH).
Achtung
Die Versorgungsspannung des AI kann
das Signal nicht mit anderen Reglern
teilen.
DO12
DO13
DO14
DO15
6 A
6 A
7 A
7 A
(4)
(4)
(3,5)
(3,5)
Alle 24 V oder
alle 230 V a.c.
© Danfoss | ADAP-KOOL® | 2017.07
Σ 1-15
92 A
