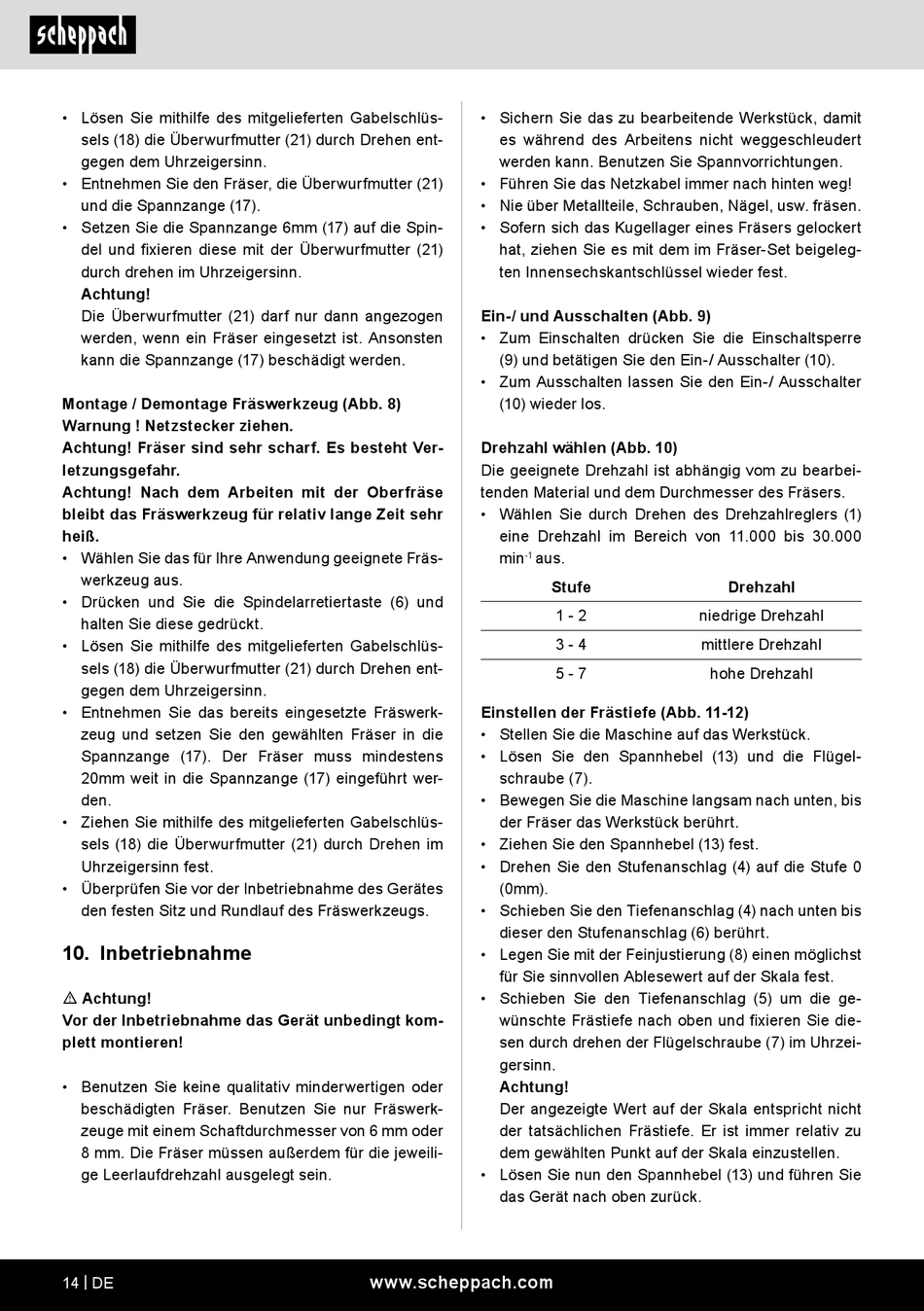

• Lösen Sie mithilfe des mitgelieferten Gabelschlüs-
sels (18) die Überwurfmutter (21) durch Drehen ent-
gegen dem Uhrzeigersinn.
• Entnehmen Sie den Fräser, die Überwurfmutter (21)
und die Spannzange (17).
• Setzen Sie die Spannzange 6mm (17) auf die Spin-
del und fixieren diese mit der Überwurfmutter (21)
durch drehen im Uhrzeigersinn.
Achtung!
Die Überwurfmutter (21) darf nur dann angezogen
werden, wenn ein Fräser eingesetzt ist. Ansonsten
kann die Spannzange (17) beschädigt werden.
Montage / Demontage Fräswerkzeug (Abb. 8)
Warnung ! Netzstecker ziehen.
Achtung! Fräser sind sehr scharf. Es besteht Ver-
letzungsgefahr.
Achtung! Nach dem Arbeiten mit der Oberfräse
bleibt das Fräswerkzeug für relativ lange Zeit sehr
heiß.
• Wählen Sie das für Ihre Anwendung geeignete Fräs-
werkzeug aus.
• Drücken und Sie die Spindelarretiertaste (6) und
halten Sie diese gedrückt.
• Lösen Sie mithilfe des mitgelieferten Gabelschlüs-
sels (18) die Überwurfmutter (21) durch Drehen ent-
gegen dem Uhrzeigersinn.
• Entnehmen Sie das bereits eingesetzte Fräswerk-
zeug und setzen Sie den gewählten Fräser in die
Spannzange (17). Der Fräser muss mindestens
20mm weit in die Spannzange (17) eingeführt wer-
den.
• Ziehen Sie mithilfe des mitgelieferten Gabelschlüs-
sels (18) die Überwurfmutter (21) durch Drehen im
Uhrzeigersinn fest.
• Überprüfen Sie vor der Inbetriebnahme des Gerätes
den festen Sitz und Rundlauf des Fräswerkzeugs.
10. Inbetriebnahme
m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
• Benutzen Sie keine qualitativ minderwertigen oder
beschädigten Fräser. Benutzen Sie nur Fräswerk-
zeuge mit einem Schaftdurchmesser von 6 mm oder
8 mm. Die Fräser müssen außerdem für die jeweili-
ge Leerlaufdrehzahl ausgelegt sein.
14 | DE
• Sichern Sie das zu bearbeitende Werkstück, damit
es während des Arbeitens nicht weggeschleudert
werden kann. Benutzen Sie Spannvorrichtungen.
• Führen Sie das Netzkabel immer nach hinten weg!
• Nie über Metallteile, Schrauben, Nägel, usw. fräsen.
• Sofern sich das Kugellager eines Fräsers gelockert
hat, ziehen Sie es mit dem im Fräser-Set beigeleg-
ten Innensechskantschlüssel wieder fest.
Ein-/ und Ausschalten (Abb. 9)
• Zum Einschalten drücken Sie die Einschaltsperre
(9) und betätigen Sie den Ein-/ Ausschalter (10).
• Zum Ausschalten lassen Sie den Ein-/ Ausschalter
(10) wieder los.
Drehzahl wählen (Abb. 10)
Die geeignete Drehzahl ist abhängig vom zu bearbei-
tenden Material und dem Durchmesser des Fräsers.
• Wählen Sie durch Drehen des Drehzahlreglers (1)
eine Drehzahl im Bereich von 11.000 bis 30.000
min
aus.
-1
Einstellen der Frästiefe (Abb. 11-12)
• Stellen Sie die Maschine auf das Werkstück.
• Lösen Sie den Spannhebel (13) und die Flügel-
schraube (7).
• Bewegen Sie die Maschine langsam nach unten, bis
der Fräser das Werkstück berührt.
• Ziehen Sie den Spannhebel (13) fest.
• Drehen Sie den Stufenanschlag (4) auf die Stufe 0
(0mm).
• Schieben Sie den Tiefenanschlag (4) nach unten bis
dieser den Stufenanschlag (6) berührt.
• Legen Sie mit der Feinjustierung (8) einen möglichst
für Sie sinnvollen Ablesewert auf der Skala fest.
• Schieben Sie den Tiefenanschlag (5) um die ge-
wünschte Frästiefe nach oben und fixieren Sie die-
sen durch drehen der Flügelschraube (7) im Uhrzei-
gersinn.
Achtung!
Der angezeigte Wert auf der Skala entspricht nicht
der tatsächlichen Frästiefe. Er ist immer relativ zu
dem gewählten Punkt auf der Skala einzustellen.
• Lösen Sie nun den Spannhebel (13) und führen Sie
das Gerät nach oben zurück.
www.scheppach.com
Stufe
1 - 2
niedrige Drehzahl
3 - 4
mittlere Drehzahl
5 - 7
hohe Drehzahl
Drehzahl
