COMPACT 1.4
IT

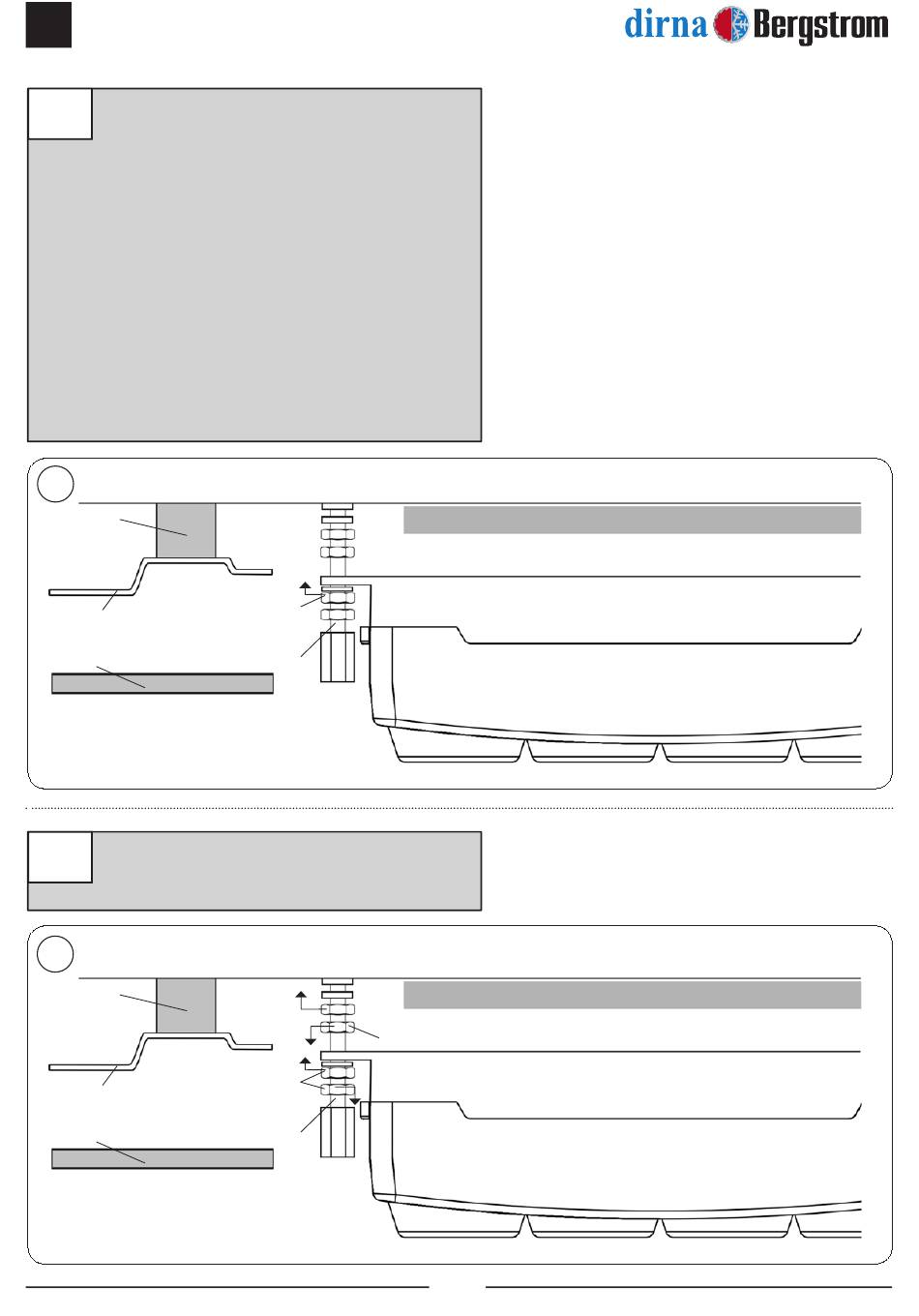

Posizionare il pannello interno di distribuzione
12
dell'aria sulle viti prigioniere anteriori con
(1) rondella M6 a testa larga e (1) dado M6
su ogni vite prigioniera. Stringere i dadi
finché il canalizzatore del pannello interno di
distribuzione dell'aria non è a battuta sulla
gommapiuma superiore dell'impianto.
Nota bene: il canalizzatore del pannello
interno di distribuzione dell'aria deve
essere
a
superiore dell'impianto per evitare perdite
d'aria.
Evitare che i cablaggi restino impigliati
tra il canalizzatore e la gommapiuma sulla
base dell'impianto.
12
Guarnizione
EPDM
Tettuccio cabina
Tappezzeria
Vite prigioniera M6
Stringere il dado del punto 10 fino a battuta
13
con la parte superiore del pannello interno di
distribuzione dell'aria.
13
Guarnizione
EPDM
Tettuccio cabina
Tappezzeria
Vite prigioniera M6
All manuals and user guides at all-guides.com
battuta
sulla
gommapiuma
Base unità
Dado M6
Base unità
Dado M6 (10)
Dado M6
Pannello interno di distribuzione dell'aria
Pannello interno di distribuzione dell'aria
72
Gommapiuma
Gommapiuma
®
