dirna Bergstrom bycool green line COMPACT 1.4 Montageanweisungen Seite 77

COMPACT 1.4

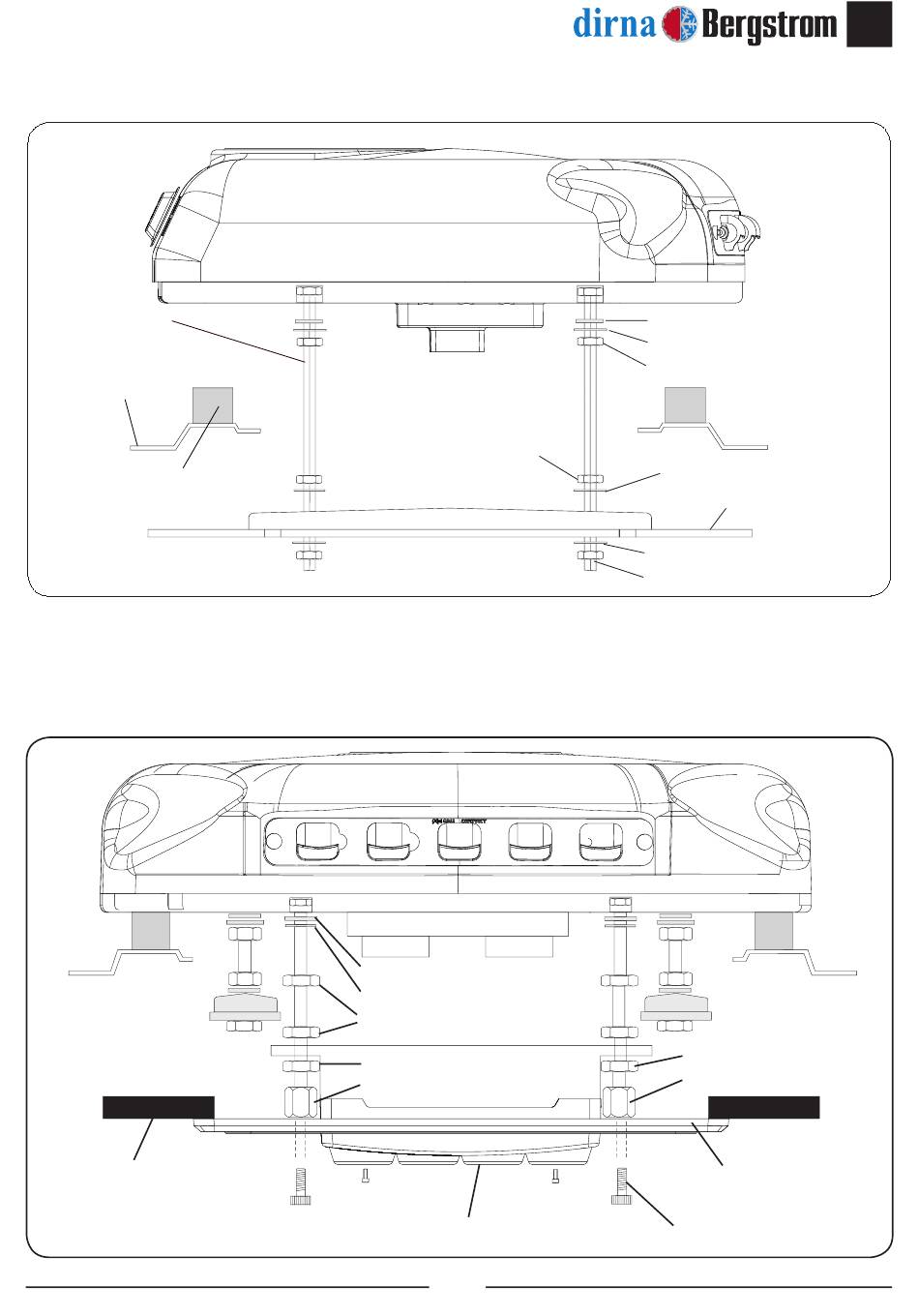

Esploso fino al fissaggio dei supporti di fissaggio
Viti prigioniere M8
Tettuccio della cabina
Guarnizione EPDM
Tappezzeria
All manuals and user guides at all-guides.com
Esploso fino al fissaggio della consollle
Rondella gomma Ø6
Rondella piana a testa larga Ø6
Dado M6
Dado M6
Viti prigioniere M6
Pannello interno di distribuzione dell'aria
Dado M8
77
Rondella di gomma ø 7
Rondella piana a testa larga ø 8
Dado M8
Rondella piana a testa larga ø 8
Supporto fissaggio
Rondella piana a testa larga
Dado autobloccante M8
Dado M6
Viti prigioniere M6
Consolle
Viti Allen 6/100x15
