COMPACT 1.4
PL

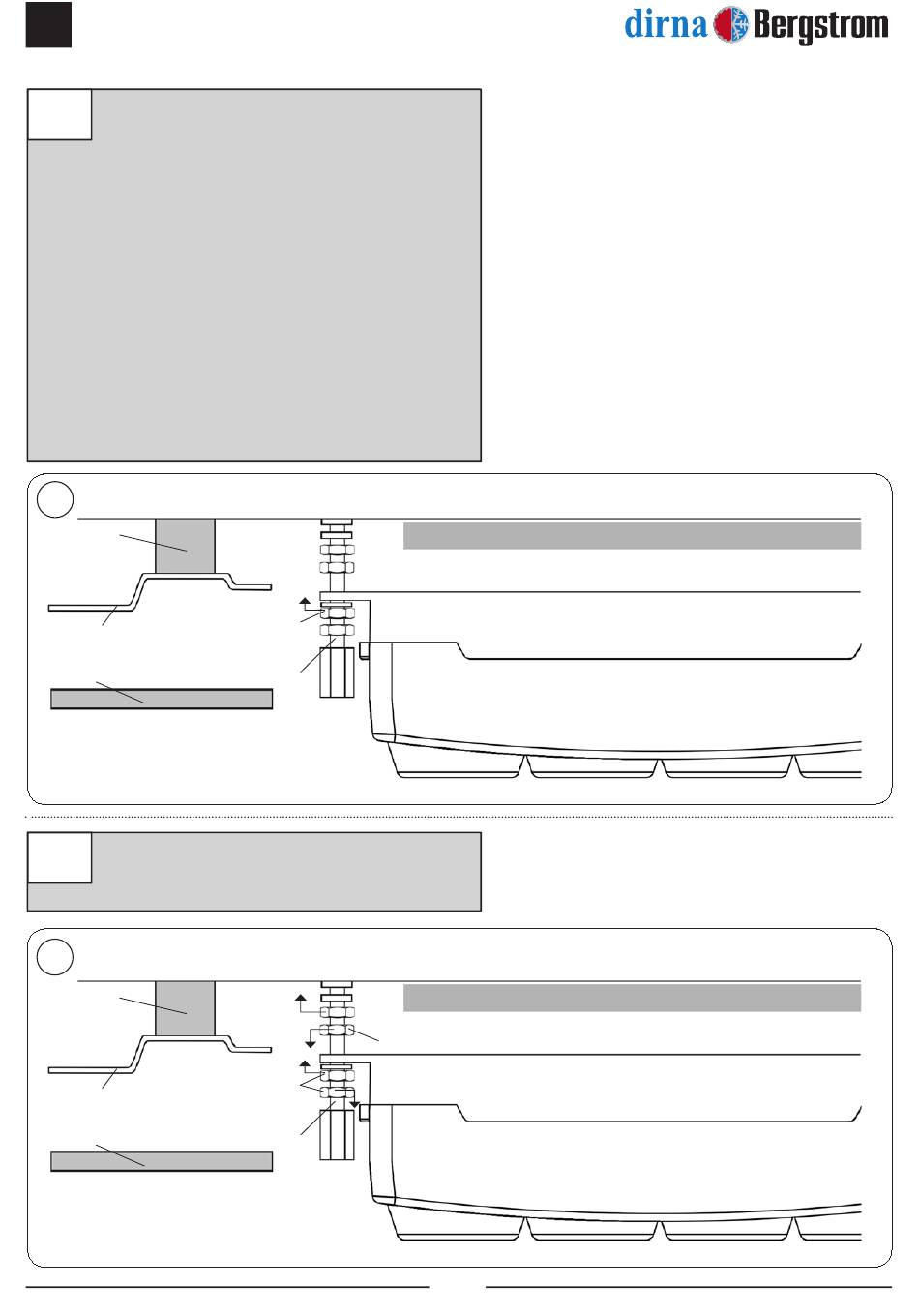

Umieścić wewnętrzny panel rozprowadzenia
12
powietrza na przednich kołkach gwintowanych
z (1) szeroką podkładką M6 i (1) nakrętką M6
na każdym kołku. Dokręcić nakrętki, żeby
przewód prowadzący wewnętrznego panelu
rozprowadzenia powietrza stykał się z górną
gumą piankową urządzenia.
Ważna informacja: Przewód prowadzący
wewnętrznego
powietrza musi stykać się z górną gumą
piankową urządzenia, aby nie dopuścić do
wycieków powietrza.
Należy uważać, aby nie zahaczyć o kable
między przewodem prowadzącym i gumą
piankową
urządzenia.
12
Podstawa klimatyzatora compact
Uszczelka
EPDM
Dach kabiny
Tapicerka
Kołek gwintowany M6
Dokręć nakrętkę punkt 10 w taki sposób, aby
13
przylegała do górnej części obudowy.
13
Uszczelka
EPDM
Dach kabiny
Tapicerka
Kołek gwintowany M6
All manuals and user guides at all-guides.com
panelu
rozprowadzenia
umieszczoną
w
podstawie
Nakrętka M6
Podstawa klimatyzatora compact
Nakrętka M6 (10)
Nakrętka M6
Wewnętrzny panel systemu dystrybucji powietrza
Wewnętrzny panel systemu dystrybucji powietrza
88
Guma piankowa
