COMPACT 1.4
PL

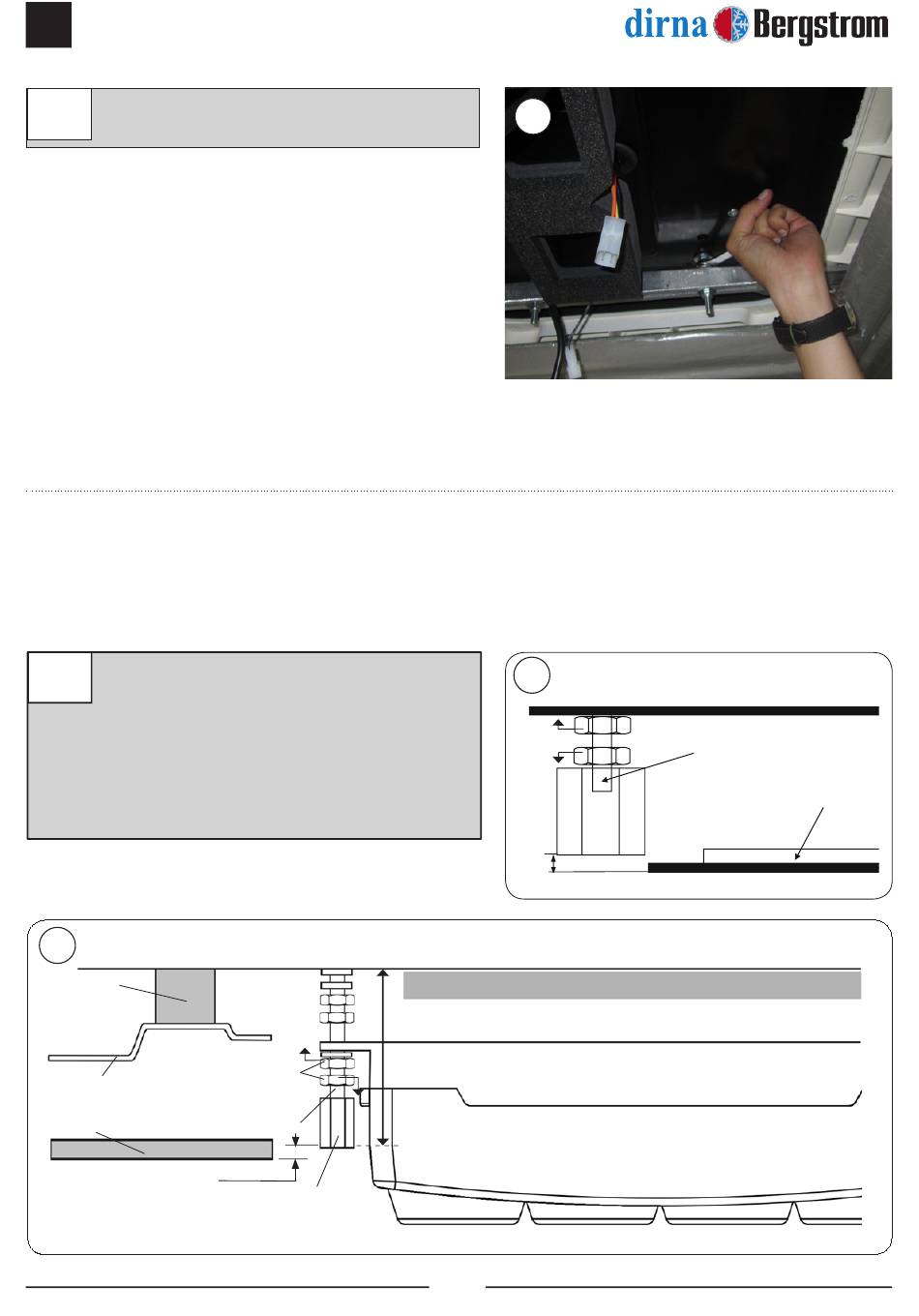

Dokręć (4) nakrętki M8 do podpory mocującej
16
i (4) do podstawy klimatyzatora Compact.
Umieścić nakrętkę M6 (A) za nakrętką
17
mocującą wewnętrzny panel rozprowadzenia
powietrza w każdym kołku gwintowanym.
Umieścić gwintowany kołek sześciokątny
M6 i wkręcić go tak, żeby wystawał 1 mm
nad tapicerką. Odkręcić nakrętkę M6 (A) tak,
żeby stykała się z gwintowanymi kołkami
sześciokątnymi, i dokręcić ją do kołków.
17
Uszczelka
EPDM
Dach kabiny
Kołek gwintowany M6
Tapicerka
Nakrętki imbusowe M6
All manuals and user guides at all-guides.com
Podstawa klimatyzatora compact
(A)
Nakrętka M6
1 mm.
16
17
ok. 1
mm
D
Wewnętrzny panel systemu dystrybucji powietrza
90
Podstawa klimatyzatora Compact
Nakrętka dystansowa
(A)
mocująca pokrywę frontową
Tapicerka
Guma piankowa
®
