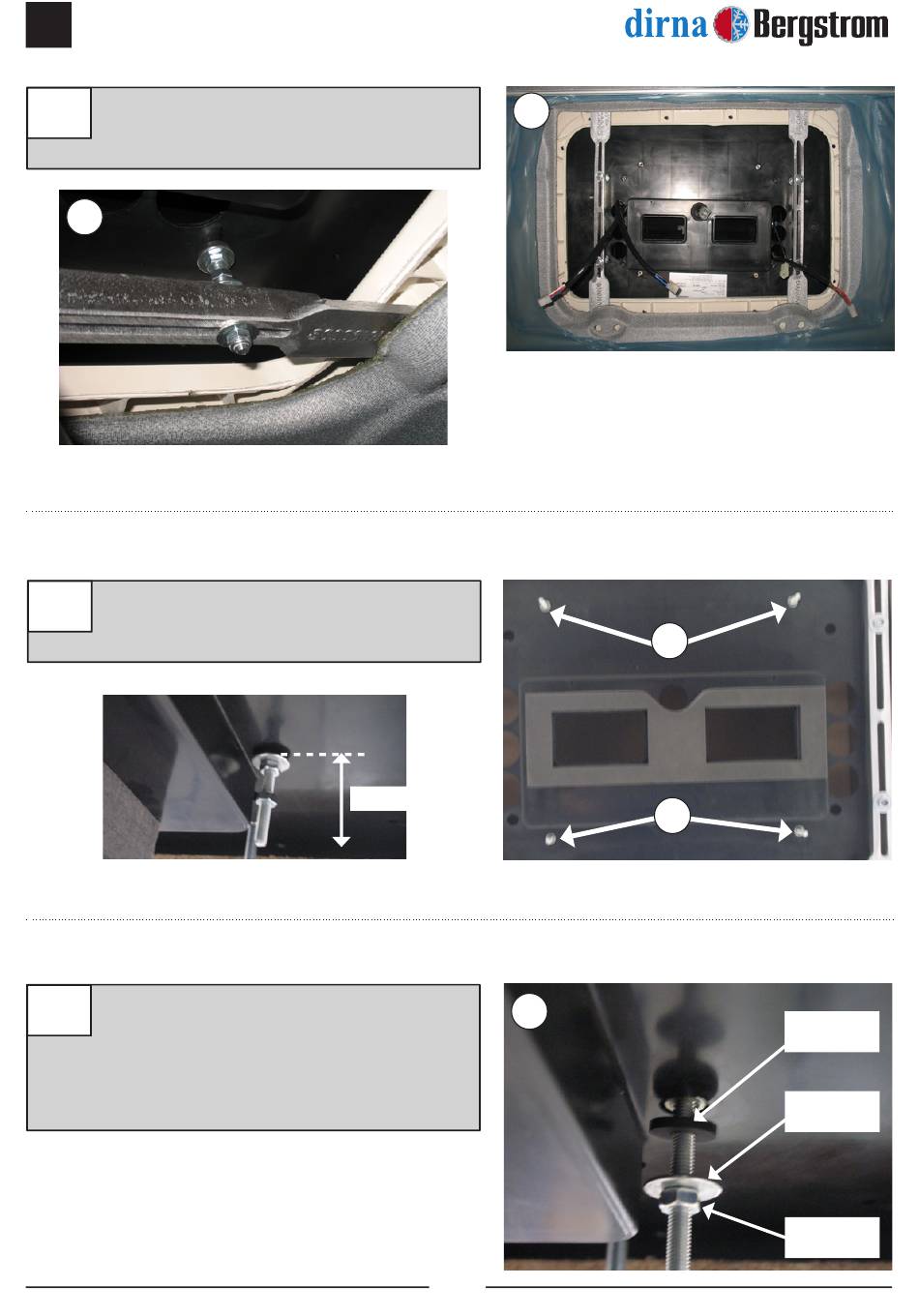

Colocar (2) soportes sujeción, con (1) arandela
7
y (1) tuerca autoblocante M8, sin llegar a
apretar.
7
Roscar 10 mm (4) espárragos M6 x 55 ó
8
80, donde se indica, según distancia (D) del
esquema del punto 17.
Colocar (1) arandela Ø6 de goma, (1) arandela
9
plana Ø6 ala ancha y (1) tuerca M6, sobre
cada uno de los espárragos de M6. Apretar
tuerca, a continuación apretar tuerca hasta
que la arandela de goma quede un poco
oprimida.
All manuals and user guides at all-guides.com
(D) mm
6
7
8
8
9
®
Arandela
goma
Arandela
ala ancha
Tuerca M6
