COMPACT 1.4
PL

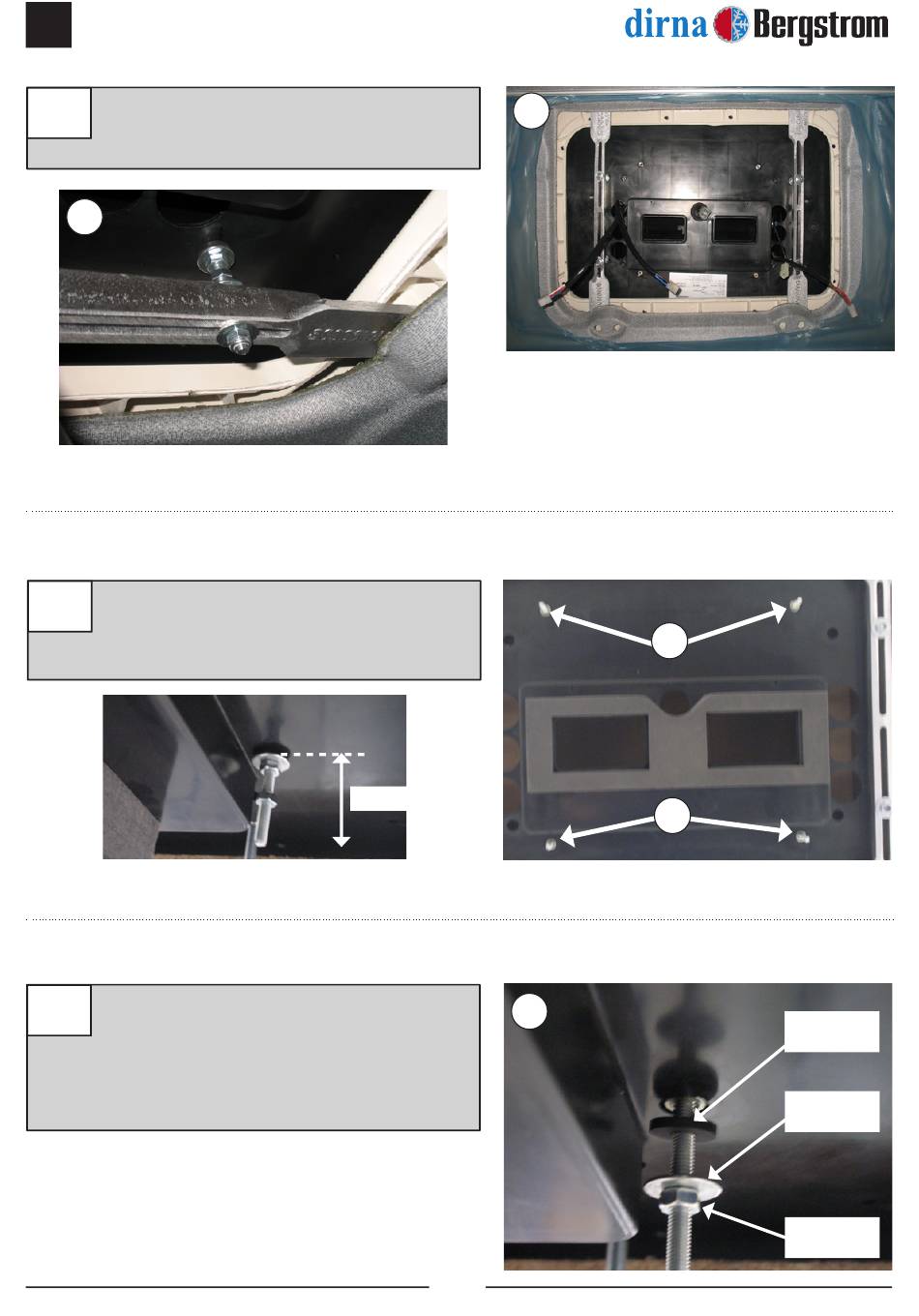

Załóż (2) podpory mocujące z (1) podkładką
7
i (1) nakrętką samokontrującą M8 bez
dokręcania.
7
Wkręć we wskazanym miejscu na głębokość
8
10 mm (4) kołki gwintowane M6 x 55 lub 80
zachowując odległość (D) przedstawioną na
schemacie w pkt. 17.
Na każdym kołku gwintowym M6 zamontuj
9
(1) gumową podkładkę Ø6, (1) podkładkę
płaską Ø6 szeroką i (1) nakrętkę M6. Nakręć
nakrętkę, a następnie dokręć ją mocniej w
taki sposób, aby lekko docisnąć gumową
podkładkę.
All manuals and user guides at all-guides.com
(D) mm
86
7
8
8
9
®
Podkładka
gumowa
Podkładka
szeroka
Nakrętka M6
